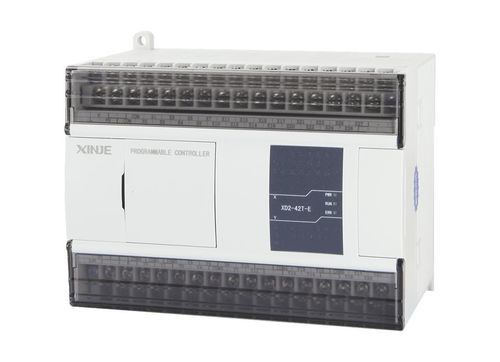

Autómata programable compacto XD2 series

con E/S integradascon tarjetas de E S extensiblessalida de impulsos

Descripción del producto
El controlador lógico programable de la serie XD2, tipo económico, ofrece un conjunto de funciones adecuado para tareas de automatización estándar. Además del procesamiento básico de datos, incluye salidas de pulso, conteo de alta velocidad, PWM y medición de frecuencia. Soporta módulos de expansión por la izquierda ED y BD (los módulos de 16 puntos no son compatibles) y no admite expansión por la derecha, cubriendo las necesidades básicas de uso.

Características principales

• Funciones básicas y configuración: Capacidad de programa 256KB; Tiempo de instrucción básica 0.02–0.05 µs; E/S máximo 60 puntos; Control secuencial de E/S.
• Entradas y salidas de alta velocidad: 2 canales de salidas de pulso a 100 kHz; Conteo de alta velocidad en 3 canales (máx. 80 kHz en fase simple, máx. 50 kHz en fase AB).
• Comunicación: RS232, RS485, bus de campo X-NET.

Especificaciones técnicas

• Capacidad de programa: 256KB
• Tiempo de ejecución instrucción básica: 0.02–0.05 µs
• E/S máximo: 60 puntos
• Control secuencial de E/S
• Salidas de pulso: 2 canales a 100 kHz
• Conteo de alta velocidad: 3 canales (máx. 80 kHz fase simple, máx. 50 kHz fase AB)
• Interfaces de comunicación: RS232, RS485, bus de campo X-NET
• Expansión: Soporta expansión izquierda ED y BD (módulos de 16 puntos no compatibles); no soporta módulo de expansión derecha
