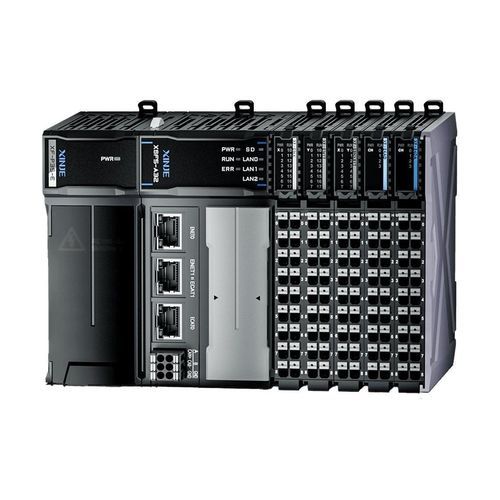

Controlador de movimiento multieje XSF5 series

64 ejesCANCANopen

Descripción general
Con una estructura tipo blade, la serie XSF5 ofrece un cuerpo modular y compacto, cumple las especificaciones de programación PLCopen y la norma IEC61131, y soporta seis lenguajes de programación. La unidad principal admite expansión local hasta 32 módulos de expansión XF y control de movimiento multi‑eje de alto rendimiento.

Características del producto

• Diseño tipo blade para cuerpo compacto
  • Volumen reducido frente a productos comparables de 64 ejes; tamaño del equipo reducido en aproximadamente un 70% respecto a XDH-60A64-E.
• Alta escalabilidad
  • Soporta localmente hasta 32 módulos de expansión XF.
  • Nuevo bus backplane de alta velocidad que soporta conteo rápido, salida de pulsos, flying beat y módulos de comunicación.
• Fácil depuración y mantenimiento
  • Toda la línea XSF (unidad central y unidades de expansión) admite auto‑actualización de firmware.
  • Equipado con un puerto Type‑C para conexión al equipo superior; depuración en línea con un solo cable de datos móvil.
  • Soporte para importar/exportar datos de equipo y archivos de proyecto mediante unidades USB y tarjetas TF (en desarrollo).
  • Interruptor deslizante del sistema estándar para parada inmediata del PLC sin corte de alimentación.
• Programación flexible y abierta
  • Compatible con la plataforma Codesys e integrado con XINJE XS Studio.
  • Cumple IEC61131 y las especificaciones de PLCopen.
  • XS Studio integra programación PLC, HMI visual, PLC de seguridad, núcleo en tiempo real del controlador, fieldbus y funciones de control de movimiento.
• Descarga y simulación en línea
  • Soporta funciones de descarga en línea y simulación en línea para desarrollo y depuración.
• Detección de datos en tiempo real y recopilación de curvas
  • Proporciona detección en tiempo real y recopilación de curvas de datos para supervisión y diagnóstico.
• Colaboración multi‑red
  • Unidad principal equipada con 3 × RJ45, 1 × puerto CAN y 1 × puerto RS485.
  • Soporta protocolos Modbus TCP, UDP, OPC UA, TCP/IP, Ethernet/IP, CANopen y Modbus.
• Conectividad a demanda
  • El segundo puerto RJ45 puede cambiar entre modos ENET y ECAT para configuración de red flexible.
• Control avanzado de motor
  • Control de bus EtherCAT hasta 64 ejes con ciclos de sincronización cortos.
  • Soporta interpolación multi‑línea, arco y espiral para plataformas multi‑eje.
• Leva electrónica
  • La leva electrónica sustituye a las levas mecánicas voluminosas para mejorar la precisión y flexibilidad de mecanizado; adecuada para máquinas de taponado, empaquetado en almohada y soplado.

Ventajas relacionadas y notas

• Cumple las especificaciones PLCopen y soporta seis lenguajes de programación.
• Diseñada para aplicaciones de control de movimiento de pequeña y mediana escala, fabricación avanzada e industrias con procesos complejos.

Características / especificaciones técnicas

• Serie: XSF5 series
• Diseño estructural: tipo blade, cuerpo modular compacto
• Capacidad de expansión local: hasta 32 módulos de expansión XF
• Backplane: nuevo bus backplane de alta velocidad (soporta conteo rápido, salida de pulsos, flying beat, módulos de comunicación)
• Puertos de red: 3 × RJ45, 1 × puerto CAN, 1 × puerto RS485
• Modos de red: segundo RJ45 cambiable entre ENET y ECAT
• Protocolos soportados: Modbus TCP, UDP, OPC UA, TCP/IP, Ethernet/IP, CANopen, Modbus
• Control de movimiento: hasta 64 ejes por bus EtherCAT; interpolación multi‑línea, arco y espiral
• Programación y software: soporta Codesys, XINJE XS Studio; compatible IEC61131 y PLCopen
• Depuración y mantenimiento: puerto Type‑C para conexión superior, auto‑actualización de firmware, soporte import/export USB/TF (en desarrollo)
• Seguridad / operación: interruptor deslizante estándar para parada inmediata sin corte de alimentación
• Otros: soporte de leva electrónica, capacidades de descarga y simulación en línea
