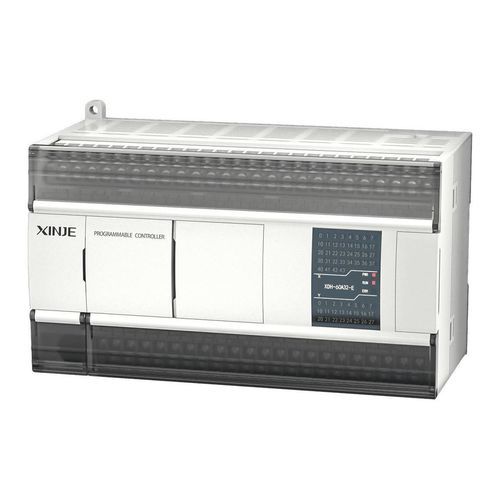

Controlador de movimiento 3 ejes XDH series

multiejeEtherCATde alta eficacia

Descripción del producto
Controlador de bus EtherCAT integrado, pensado para comunicación rápida y operación del sistema estable. Cableado y puesta en marcha simplificados para reducir el tiempo de instalación y el mantenimiento. Mayor capacidad de programa y procesamiento más ágil para tareas de movimiento y lógica complejas.

Características clave

• Controlador de bus EtherCAT integrado para comunicación determinista y con baja latencia.
• Memoria de programa ampliada y mayor rendimiento de procesamiento para programas de control complejos.
• Depuración y puesta en servicio simplificadas para acortar los ciclos de desarrollo.
• Cableado simplificado y conectividad modular que reducen el alcance de instalación y mantenimiento.

Comunicación y compatibilidad

• Soporta dispositivos y topologías compatibles con EtherCAT.
• Ejemplos de compatibilidad: XINJE distributed IO, servodrives serie DS5C2, drivers paso a paso serie DP3C, variadores de frecuencia serie VH6.

Control de movimiento

• Soporta control de movimiento multi-eje vía bus EtherCAT.
• Modos de interpolación en tres ejes: lineal, arco circular y espiral, adecuados para plataformas 3 ejes habituales.
• Parámetros de control feedforward para compensar el retardo de componentes y mejorar la respuesta dinámica.

Leva electrónica

• Funciones de leva electrónica que sustituyen las levas mecánicas para perfiles repetibles y flexibles.
• Aplicaciones: máquinas de tapado, máquinas de empaquetado tipo almohada y máquinas de soplado, entre otras.
• Admite hasta 32 tablas de levas simultáneas; hasta 1000 puntos clave por tabla.
• Los puntos clave permiten relaciones maestro‑esclavo editables para ajustes en producción.

Otros puntos destacados

• Arquitectura de bus integrada que mejora la coherencia de la comunicación y la estabilidad del sistema.
• Adecuado para diversos escenarios de automatización industrial que requieran movimiento coordinado e integración de E/S.

Especificaciones técnicas

• Serie: controlador de bus EtherCAT serie XDH.
• Protocolo de bus: EtherCAT (integrado).
• Capacidades de movimiento: multi-eje, interpolación tres ejes (lineal, arco circular, espiral).
• Leva electrónica: hasta 32 tablas; hasta 1000 puntos clave por tabla; relaciones maestro‑esclavo editables.
• Ejemplos de compatibilidad: XINJE distributed IO, servos DS5C2, motores paso a paso DP3C, variador VH6.
• Enfoque de diseño: comunicación rápida, gran capacidad de programa, depuración y cableado simplificados para facilitar el mantenimiento.
