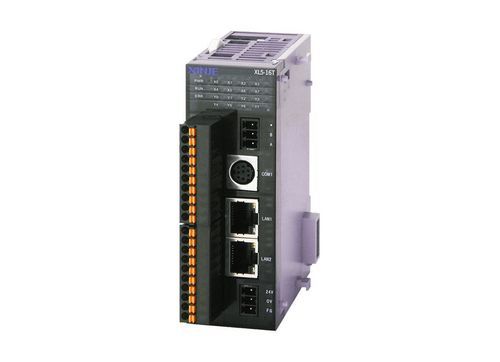

Autómata programable con formato de tarjeta XL5 series

salida de impulsospara busRS485

Resumen
Diseño en formato tarjeta que cubre diversas necesidades de control industrial. Además de las funciones PLC estándar, la serie XL5 ofrece mayor velocidad de procesamiento (aprox. 15× la serie XC), espacio de recursos internos ampliado, salidas de pulso de alta velocidad y opciones modulares de expansión (módulo de expansión derecho y módulo ED izquierdo).

Características del producto

• Funciones y configuración básicas: Capacidad de programa 512 KB; ejecución de instrucción básica 0,02–0,05 μs; E/S máximas 576 puntos; control secuencial de E/S.
• Entradas y salidas de alta velocidad: Salidas de pulso 2–10 CH 100 kHz (según modelo); conteo de alta velocidad 3–4 CH (hasta 80 kHz fase simple, hasta 50 kHz fase AB).
• Comunicación: RS232, RS485; bus de campo X-NET; puerto USB para descarga de alta velocidad (hasta 12 Mbps).

Especificaciones técnicas

• Capacidad de programa: 512 KB
• Instrucción básica: 0,02–0,05 μs
• Velocidad de procesamiento: ≈15× serie XC
• Espacio de recursos internos: ampliado
• E/S máximas: 576 puntos
• Control secuencial de E/S
• Salida de pulso de alta velocidad: 2–4 canales (el documento también indica 2–10 CH 100 kHz)
• Conteo de alta velocidad: 3–4 CH (máx. 80 kHz fase simple, máx. 50 kHz fase AB)
• Comunicación: RS232, RS485, bus de campo X-NET
• USB: descarga de alta velocidad (máx. 12 Mbps)
• Expansión: admite módulo de expansión derecho y módulo ED izquierdo
