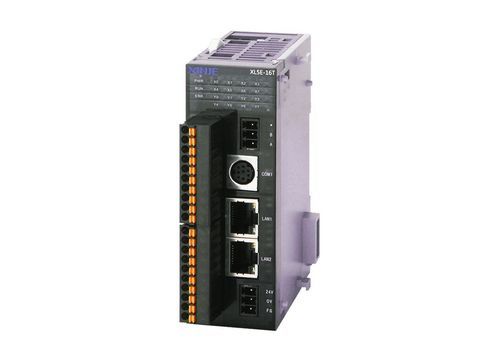

Controlador Ethernet XL5E series

Resumen
La serie XL5E es un controlador Ethernet mejorado que ofrece mayor espacio de recursos internos e interfaces múltiples para aplicaciones de control industrial. En comparación con la serie XDM, proporciona aproximadamente 2–3× mayor velocidad de procesamiento y admite módulos de expansión izquierdo/derecho, múltiples puertos serie y Ethernet, y hasta 10 salidas de pulsos.

Funciones básicas y configuraciones

• Capacidad de programa: 1MB
• Tiempo de ejecución de instrucción básica: 0.01–0.03 μs
• E/S máximas: 576 puntos
• Control secuencial de E/S

Entradas y salidas de alta velocidad

• Salidas de pulsos: 2–10 canales, hasta 100 kHz
• Conteo de alta velocidad: 3–10 canales (máx. 80K fase simple, máx. 50K fase AB)

Función de comunicación

• RS232, RS485, RJ45
• Comunicación Ethernet
• Soporte de fieldbus X-NET

Características / Especificaciones técnicas

• Serie: XL5E series enhanced Ethernet controller
• Capacidad de programa: 1MB
• Instrucción básica: 0.01–0.03 μs
• Puntos máximos de E/S: 576
• Salida de pulsos: 2–10 CH, 100 kHz
• Conteo de alta velocidad: 3–10 CH (máx. 80K fase simple, máx. 50K fase AB)
• Comunicaciones: RS232, RS485, RJ45, Ethernet, fieldbus X-NET
• Admite conexión de módulos de expansión izquierdo y derecho
