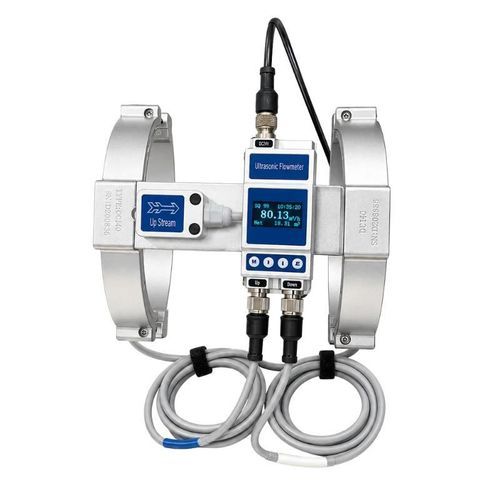

Caudalímetro de ultrasonido de tiempo de tránsito BBUFM-S

volumétricopara aguapara productos químicos

Resumen del producto
El BBUFM-S es un caudalímetro ultrasónico de pinza basado en el principio de tiempo de tránsito, diseñado para diámetros de tubería pequeños y fácil integración en equipos. Los transductores se montan externamente con un soporte a medida: no se precisa corte ni perforación de la tubería ni contacto con el fluido. Disponible en configuraciones compacta, remota y remota alta temperatura, apto para monitorización en línea de agua, agua purificada/ultrapura, bebidas y otros líquidos de proceso limpios en sistemas de limpieza, líneas de producción y HVAC.

Características clave

• Instalación no invasiva por pinza sin modificación de la tubería
• Soporte de montaje a medida para posicionamiento preciso
• Versiones compacta, remota y remota de alta temperatura
• Compatible con tuberías metálicas y plásticas habituales
• Pantalla OLED para caudal instantáneo y acumulado
• Salidas 4–20 mA, RS485/Modbus y salida de alarma OCT opcional
• Sin piezas móviles, pérdida de carga mínima y bajo mantenimiento

Aplicaciones típicas

• Sistemas de limpieza industrial y de vidrio plano
• Líneas de producción de bebidas, alimentarias y farmacéuticas
• Sistemas de agua purificada y ultrapura
• Unidades HVAC, agua de refrigeración y circuitos de enfriamiento
• Transferencia y monitorización de líquidos de proceso
• Medición de caudal en tuberías pequeñas e integración OEM

Líquidos compatibles
Diseñado para líquidos limpios con propiedades acústicas estables y baja presencia de burbujas o cavitación. Medios típicos:

• Agua de red, agua purificada y ultrapura
• Bebidas y líquidos alcoholizados
• Soluciones ácidas, alcalinas y salinas
• Fluidos de limpieza y disolventes químicos seleccionados
• Otros líquidos de proceso compatibles con la transmisión ultrasónica

Especificaciones técnicas
Principio de medida: Tiempo de tránsito ultrasónico
Rango de velocidad: 0,1 a 5,0 m/s
Precisión: ±2,0%
Repetibilidad: 0,8%
Rango de diámetro exterior de tubería: ~9,53 a 220 mm
Salida analógica: 4–20 mA, carga máx. 600 Ω
Salida de alarma: Alarma OCT opcional (límite superior/inferior)
Comunicación: RS485, protocolo Modbus
Alimentación: 24 VDC
Longitud de cable estándar: 2,0 m
Pantalla: OLED 128 × 64
Totalizador: Seis dígitos
Almacenamiento de datos: Registros diarios, mensuales, anuales y acumulados
Temperatura ambiente (compacta): 0 a 50 °C
Humedad: 0–95% HR, sin condensación
Grado de protección: IP54
Material de la carcasa: Aleación de aluminio

Opciones de configuración
Compacta: Transmisor y transductor integrados en una sola unidad; para ODs de tubo ~9,53 a 110 mm
Remota: Transmisor/visualizador y transductor separados; cubre ODs de tubo ~9,53 a 220 mm
Remota alta temperatura: Transmisor y transductor separados con temperatura media ampliada hasta 0 a 110 °C

Rangos de temperatura
Compacta: 0 a 50 °C
Remota estándar: 0 a 80 °C
Remota alta temperatura: 0 a 110 °C

Configuraciones de tubería
9,53 mm — DN6
12,7 mm — DN8
15 mm — DN10
20 mm — DN15
25 mm — DN20
32 mm — DN25
40 mm — DN32
50 mm — DN40
63 mm — DN50
75 mm — DN65
90 mm — DN80
110 mm — DN100
140 mm — DN125
160 mm — DN150
220 mm — DN200

Rangos de caudal de referencia
9,53 mm: 0,02 m³/h — 0,66 m³/h
12,7 mm: 0,04 m³/h — 1,18 m³/h
15 mm: 0,06 m³/h — 1,84 m³/h
20 mm: 0,06 m³/h — 3,18 m³/h
25 mm: 0,11 m³/h — 5,65 m³/h
32 mm: 0,18 m³/h — 8,83 m³/h
40 mm: 0,29 m³/h — 14,47 m³/h
50 mm: 0,45 m³/h — 22,61 m³/h
63 mm: 0,71 m³/h — 35,33 m³/h
75 mm: 1,19 m³/h — 59,70 m³/h
90 mm: 1,81 m³/h — 90,43 m³/h
110 mm: 2,83 m³/h — 141,30 m³/h
140 mm: 4,42 m³/h — 220,78 m³/h
160 mm: 6,36 m³/h — 317,93 m³/h
220 mm: 11,30 m³/h — 565,20 m³/h

Materiales de tubería compatibles

• Acero inoxidable
• Acero al carbono
• Cobre
• PVC / CPVC
• PVDF
• PPR / PPH
• PFA / PU
• HDPE

Mediciones y visualización

• Caudal instantáneo
• Caudal acumulado neto
• Registros acumulados diarios, mensuales y anuales
• Unidades métricas e imperiales
• Alarmas por límite superior e inferior

Información para la selección

• Diámetro exterior real, diámetro interior y espesor de pared
• Material de la tubería
• Tipo de líquido
• Temperatura del medio
• Rango de caudal esperado
• Configuración: compacta, remota o remota alta temperatura
• Salidas e interfaces de comunicación requeridas

Características / Especificaciones técnicas

• Principio de medida: Tiempo de tránsito ultrasónico
• Rango de velocidad: 0,1 a 5,0 m/s
• Precisión: ±2,0%
• Repetibilidad: 0,8%
• Rango OD: ~9,53 a 220 mm
• Salida analógica: 4–20 mA (600 Ω máx.)
• Alarma: OCT opcional límite alto/bajo
• Comunicación: RS485, Modbus
• Alimentación: 24 VDC
• Longitud de cable: 2,0 m (estándar)
• Pantalla: OLED 128 × 64
• Totalizador: Seis dígitos
• Almacenamiento de datos: Diario, mensual, anual, acumulado
• Temperatura ambiente (compacta): 0 a 50 °C
• Protección: IP54
• Carcasa: Aleación de aluminio
