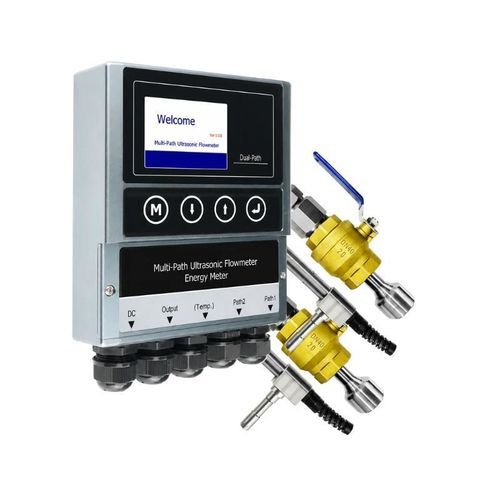

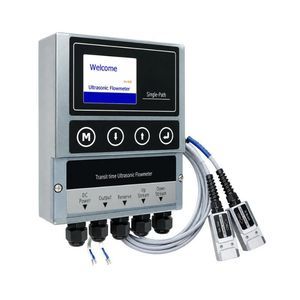

Caudalímetro de ultrasonido de tiempo de tránsito BBUFM-DP

volumétricopara líquidoDN25 - 1"

Descripción del producto
El BBUFM-DP es un caudalímetro ultrasónico fijo por tiempo de tránsito con fijación por abrazadera y doble trayectoria acústica en la misma tubería. Cada trayectoria proporciona caudal, velocidad, totales positivo/negativo/neto e información de diagnóstico. Los transductores se montan externamente sin cortar la tubería, permitiendo mediciones no invasivas en redes existentes.

Características clave

• Doble trayectoria acústica para mayor estabilidad y diagnósticos cruzados
• Caudal, velocidad, totalizador y diagnóstico de errores independientes por trayectoria
• Instalación no invasiva por abrazadera — sin contacto con el líquido
• Funciona en tuberías llenas y líquidos con pequeñas cantidades de burbujas o sólidos en suspensión
• Salidas: 4–20 mA, pulso, relé y RS485 (Modbus)
• Sin partes móviles, baja pérdida de carga y mantenimiento mínimo

Aplicaciones típicas

• Redes críticas de abastecimiento de agua y circuitos de agua industrial
• Plantas de tratamiento de agua y aguas residuales
• Líneas de proceso químico e industrial
• Irrigación y grandes tuberías de transferencia de agua
• Puntos de medición que requieren mayor estabilidad y diagnósticos

Especificaciones técnicas
Principio de medida: Tiempo de tránsito ultrasónico
Trayectorias acústicas: Doble trayectoria
Medio: Líquido en una tubería llena
Rango de velocidad: -12 a +12 m/s
Precisión: ±0,5 % de la lectura; ±0,01 m/s en rango de baja velocidad
Repetibilidad: 0,15 %
Linealidad: ±0,5 %
Tamaño de tubería: DN25 a DN5000
Salida analógica: 4–20 mA, 750 Ω máx.
Salida de pulso: 0–9999 Hz, OCT
Salida de relé: SPST, 1 Hz máx.
Comunicación: RS485, protocolo Modbus
Alimentación: 24–36 VDC
Pantalla: 3.5 in TFT LCD, 480 × 320
Temperatura del transmisor: -40 a +60 °C
Temperatura estándar del transductor: -40 a +80 °C
Humedad: Hasta 95 % HR, sin condensación
Turbidez aplicable: 0–12000 NTU
Rango de pH aplicable: 6–9
Carcasa del transmisor: Aluminio inyectado, IP54
Protección de transductores: IP68
Peso transmisor estándar: aprox. 1,5 kg
Peso juego de transductores estándar: aprox. 1,5 kg
Longitud de cable estándar: 10 m (ampliable hasta 200 m)

Pantalla y diagnósticos

• Caudal y velocidad mostrados para ambas trayectorias
• Totales positivo, negativo y neto
• Estado independiente y diagnósticos por trayectoria
• Códigos de error e información diagnóstica para evaluar la instalación

Transductores e instalación
Estándar: transductores de doble trayectoria con fijación por abrazadera montados externamente en la tubería. Opcional: transductores de inserción cuando proceda. Longitud de cable estándar 10 m, ampliable hasta 200 m en incrementos de 5 m. Métodos de montaje: V, N, Z o W según la tubería y la aplicación. Transmisor montado en pared.

Información para la selección

• Diámetro exterior o diámetro nominal (DN)
• Material de la tubería, revestimiento y espesor de pared
• Tipo de líquido, turbidez y temperatura de operación
• Rango de caudal o velocidad requerido
• Disposición de montaje de los transductores (V/N/Z/W)
• Salidas requeridas, protocolo de comunicación y longitud de cable

Resumen del modelo / Técnico

• Modelo: BBUFM-DP
• Principio de medida: Tiempo de tránsito ultrasónico
• Trayectorias acústicas: Doble trayectoria
• Rango de tubería: DN25 a DN5000
• Rango de velocidad: -12 a +12 m/s
• Precisión: ±0,5 % de la lectura; ±0,01 m/s en baja velocidad
• Salidas: 4–20 mA, pulso, relé, RS485 (Modbus)
• Alimentación: 24–36 VDC
• Pantalla: 3.5 in TFT LCD
• Carcasa: Aluminio inyectado, IP54; Transductores IP68
