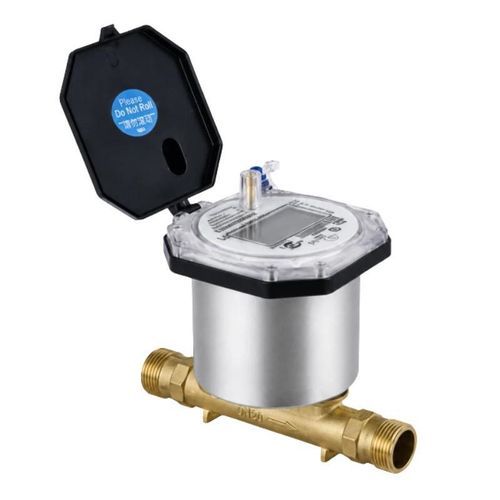

Contador de agua digital BBUWM-R

por ultrasonidosresidencialinteligente

Descripción general del producto El BBUWM-R es un contador de agua ultrasónico destinado a uso residencial, comercial y de servicios públicos. Utiliza la diferencia en el tiempo de tránsito entre las señales ultrasónicas de entrada y salida para medir, mostrar, almacenar y transmitir de forma remota los datos de consumo de agua. Al carecer de elementos mecánicos de medición, el contador es compatible con los protocolos de comunicación NB-IoT/CAT.1, RS485 y M-BUS. Características principales

• Cinco tamaños, desde DN15 hasta DN40
• Medición ultrasónica bidireccional
• Rango de medición seleccionable de R125 a R500
• Instalación horizontal o vertical
• Protección IP68
• Pantalla LCD de 8dígitos en pantalla LCD
• Hasta 750 días de registros locales
• Alarmas opcionales de fugas, rotura de tubería, incrustaciones y uso anómalo

Especificaciones técnicas Parámetro — Especificación Diámetro nominal — DN15, DN20, DN25, DN32, DN40 Resolución de volumen acumulado — 0,000001 m³ Resolución de caudal — 0,000001 m³/h Corriente de funcionamiento estática — ≤30 µA Duración de la batería — >6 años Pantalla — LCD de 8 dígitos Clase de temperatura — T30; T30/T50 indicadas en las configuraciones de caudal Clase de presión — MAP16 Clase de pérdida de presión — Δp25, Δp40 Índice de protección — IP68 Clase de precisión — Clase 2 Entorno electromagnético — E2 Clase de severidad ambiental — Clase 0 Instalación — Horizontal o vertical Sensibilidad al perfil de caudal — U5/D3 o U0/D0 Flujo inverso — Admitido Comunicación — NB-IoT/CAT.1, RS485, M-BUS Configuraciones de caudal Tamaño — Caudal permanente Q3 — Caudal de sobrecarga Q4 — Caudal transitorio Q2 — Caudal mínimo Q1 — Valores R disponibles DN15 — 2,5 m³/h — 1,25 × Q3 — 1,6 × Q1 — Q3/R — 125, 160, 200, 250, 315, 400, 500 DN20 — 4 m³/h — 1,25 × Q3 — 1,6 × Q1 — Q3/R — 125, 160, 200, 250, 315, 400, 500 DN25 — 6,3 m³/h — 1,25 × Q3 — 1,6 × Q1 — Q3/R — 125, 160, 200, 250, 315, 400, 500 DN32 — 10 m³/h — 1,25 × Q3 — 1,6 × Q1 — Q3/R — 125, 160, 200, 250, 315, 400, 500 DN40 — 16 m³/h — 1,25 × Q3 — 1,6 × Q1 — Q3/R — 125, 160, 200, 250, 315, 400, 500 Error máximo admisible

• De Q1 a un valor inferior a Q2: ±5 %
• De Q2 a Q4: ±2 % a temperaturas del agua de hasta 30 °C y ±3 % por encima de 30 °C

Dimensiones y conexiones Tamaño — L — W — H — Peso — Rosca del cuerpo del contador — Rosca de unión DN15 — 165 mm — 103 mm — 155 mm — 1 kg — G3/4B — R1/2 DN20 — 195 mm — 103 mm — 164 mm — 1,2 kg — G1B — R3/4 DN25 — 225 mm — 103 mm — 171 mm — 1,5 kg — G1 1/4B — R1 DN32 — 230 mm — 103 mm — 180 mm — 1,8 kg — G1 1/2B — R1 1/4 DN40 — 300 mm — 103 mm — 189 mm — 2,1 kg — G2B — R1 1/2 Normas aplicables

• GB/T 778.1-3-2017
• JJG 162-2019
• CJ/T 434-2013
• EN 13757-4 M-Bus inalámbrico

Características / especificaciones técnicas

• Modelo: BBUWM-R
• Diámetros nominales: DN15, DN20, DN25, DN32, DN40
• Principio de medición: Diferencia de tiempo de tránsito (ultrasónico)
• Admite medición bidireccional
• Rango de medición: seleccionable entre R125 y R500
• Caudal permanente (Q3) por tamaño: DN15 2,5 m³/h, DN20 4 m³/h, DN25 6,3 m³/h, DN32 10 m³/h, DN40 16 m³/h
• Resolución del volumen acumulado: 0,000001 m³
• Resolución del caudal: 0,000001 m³/h
• Corriente de funcionamiento en reposo: ≤30 µA
• Duración de la batería: >6 años
• Pantalla: LCD de 8 dígitos
• Clase de temperatura: T30 (T30/T50 en configuraciones de caudal)
• Clase de presión: MAP16
• Clase de pérdida de presión: Δp25, Δp40
• Índice de protección: IP68
• Clase de precisión: Clase 2
• Entorno electromagnético: E2
• Clase de severidad ambiental: Clase 0
• Instalación: Horizontal o vertical
• Sensibilidad al perfil de caudal: U5/D3 o U0/D0
• Caudal inverso: Compatible
• Interfaces de comunicación: NB-IoT/CAT.1, RS485, M-BUS
• Almacenamiento local de registros: hasta 750 días
• Alarmas opcionales: fuga, rotura de tubería, incrustaciones, uso anómalo
