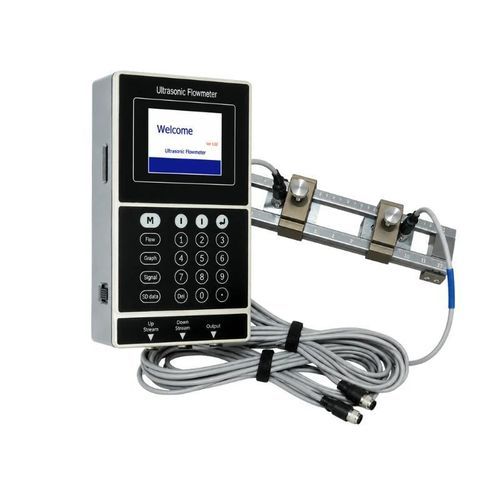

Caudalímetro de ultrasonido de tiempo de tránsito BBUFM-P

volumétricopara aguapara aguas residuales

Descripción del producto
BBUFM-P es un caudalímetro ultrasónico portátil de montaje clamp-on diseñado para pruebas en campo, inspección y verificación temporal de caudal. Emplea el principio de tiempo de tránsito; los transductores clamp-on se montan externamente en un raíl de alineación integrado. No se requiere corte de tubería, parada de proceso ni contacto con el fluido.

Características clave

• Kit portátil para inspección y mediciones temporales
• Instalación no invasiva clamp-on sin pérdida de presión ni riesgo de fugas
• Batería recargable con aproximadamente 16 horas de operación
• Pantalla TFT a color y teclado numérico para configuración rápida
• Raíl de alineación integrado para posicionamiento consistente
• Salida analógica 4–20 mA para integración con sistemas de medición

Aplicaciones típicas

• Inspección de tuberías y verificación de caudal in situ
• Comparación en campo de caudalímetros instalados
• Mediciones temporales en líneas de proceso industriales
• Suministro de agua, aguas residuales y sistemas de riego
• Pruebas de flujo de agua en HVAC y sistemas energéticos

Contenido estándar

• Transmisor de caudalímetro ultrasónico portátil
• Transductores clamp-on montados en raíl
• Cable de transductor
• Cable de salida 4–20 mA
• Adaptador de alimentación
• Accesorios y fijaciones de montaje
• Acoplante acústico
• Cinta métrica
• Maletín de transporte

Instalación
Se pueden utilizar los métodos de montaje V, N, Z o W según el diámetro de la tubería y las condiciones del sitio. Asegúrese de que la sección de tubería seleccionada esté llena y proporcione las longitudes rectas aguas arriba y aguas abajo requeridas para una medida precisa.

Opciones disponibles
Montaje de transductores: raíl de alineación integrado
Longitud de cable estándar: 5 m
Cable extendido: hasta 20 m en incrementos de 5 m
Salida: 4–20 mA

Información para la selección

• Diámetro exterior de la tubería, material y espesor de pared
• Material y espesor del revestimiento (liner)
• Tipo de líquido y temperatura de operación
• Rango de caudal o velocidad esperado
• Ubicación de medición y longitudes rectas disponibles
• Longitud de cable requerida

Especificaciones técnicas

• Principio de medida: tiempo de tránsito ultrasónico
• Medio: líquido en una tubería llena
• Rango de velocidad: -12 a +12 m/s
• Precisión: ±0,5 % de la lectura; ±0,01 m/s en rango de baja velocidad
• Repetibilidad: 0,15 %
• Linealidad: 0,5 %
• Tamaño de tubería: DN25 a DN5000
• Salida analógica: 4–20 mA, carga máxima 750 Ω
• Autonomía de batería: aproximadamente 16 horas
• Pantalla: TFT 3,5 in, 480 × 320
• Temperatura de funcionamiento del transmisor: -40 a +60 °C
• Temperatura estándar de los transductores: -40 a +60 °C
• Humedad: hasta 95 % HR, sin condensación
• Carcasa del transmisor: aleación de aluminio mecanizada CNC
• Peso del transmisor: aproximadamente 0,82 kg
• Peso de transductores y raíl: aproximadamente 1,29 kg
