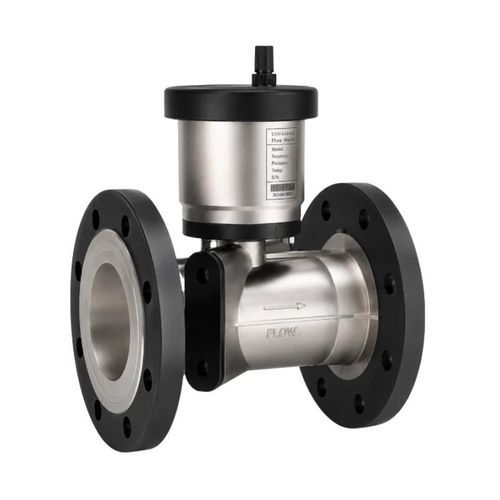

Contador de agua digital BBUWM-I

por ultrasonidosindustrial

Descripción general del producto El BBUWM-I es un contador de agua ultrasónico de múltiples trayectorias con bridas, diseñado para tuberías de gran diámetro y entornos exigentes. Su sistema de medición por tiempo de tránsito no cuenta con ningún elemento de medición mecánico. El contador muestra el caudal acumulado, el caudal instantáneo, la presión, la dirección del flujo y el estado de funcionamiento, y permite la lectura remota de contadores y la gestión de datos. Está disponible en tamaños desde DN50 hasta DN500. El material estándar del cuerpo es el acero inoxidable 304, con opciones de acero inoxidable 316 y 316L. Las interfaces de comunicación incluyen RS485/Modbus, M-Bus, NB-IoT/CAT.1, impulsos, 4–20 mA, GPRS y BACnet. Características principales

• Medición ultrasónica multipath
• Construcción con bridas de DN50 a DN500
• Rango de medición R500
• Medición bidireccional
• Protección IP68
• Baja pérdida de presión
• Clase de precisión 2 con opción de clase 1
• Duración de la batería de hasta 10 años
• Registros de datos de 750 días y 72 meses
• Múltiples opciones de comunicación por cable e inalámbrica

Especificaciones técnicas Parámetro | Especificación Diámetro nominal: de DN50 a DN500 Presión máxima de funcionamiento: 1,6 MPa Clase de temperatura: T30, T50; versiones de alta temperatura T70 y T90 Clase de precisión: Clase 2; Clase 1 opcional Material: acero inoxidable 304 (SS304); opcionalmente acero inoxidable 316 (SS316) o 316L (SS316L) Duración de la batería: 10 años Índice de protección: IP68 Temperatura ambiente: de -40 a +70 °C Humedad ambiente: ≤100 % HR Clase de pérdida de presión: Δp0, Δp16, Δp25 Clase climática y mecánica: Clase C Entorno electromagnético: E2 Sensibilidad del perfil de caudal: U5/D3 o U0/D0 Frecuencia de medición: Adaptativa, 1–4 mediciones/s Conexión: Con brida, GB/T 9119-2010 Pantalla: LCD de dos líneas y 9 dígitos con indicadores de estado Salidas y comunicación

• RS485 / Modbus-RTU
• M-Bus
• NB-IoT/CAT.1
• Salida de impulsos
• 4–20 mA
• GPRS
• BACnet
• Interfaz óptica EN 13757 a 2400 bps

Están disponibles velocidades de transmisión RS485 de 2400, 4800 y 9600 bps; el valor predeterminado es 2400 bps.

Especificaciones de caudal DN | Caudal inicial Qstart | Caudal mínimo Q1 | Caudal transitorio Q2 | Caudal permanente Q3 | Caudal de sobrecarga Q4 | R 50: 13 L/h | 0,08 m³/h | 0,13 m³/h | 40 m³/h | 50 m³/h | 500 65: 23 L/h | 0,126 m³/h | 0,20 m³/h | 63 m³/h | 78,75 m³/h | 500 80: 34 L/h | 0,126 m³/h | 0,20 m³/h | 63 m³/h | 78,75 m³/h | 500 100: 54 L/h | 0,20 m³/h | 0,32 m³/h | 100 m³/h | 125 m³/h | 500 125: 84 L/h | 0,32 m³/h | 0,51 m³/h | 160 m³/h | 200 m³/h | 500 150: 121 L/h | 0,50 m³/h | 0,80 m³/h | 250 m³/h | 312,5 m³/h | 500 200: 215 L/h | 0,80 m³/h | 1,28 m³/h | 400 m³/h | 500 m³/h | 500 250: 336 L/h | 2,00 m³/h | 3,20 m³/h | 1000 m³/h | 1250 m³/h | 500 300: 483 L/h | 2,00 m³/h | 3,20 m³/h | 1000 m³/h | 1250 m³/h | 500 400: 859 L/h | 3,20 m³/h | 5,12 m³/h | 1600 m³/h | 2000 m³/h | 500 500: 1343 L/h | 5,00 m³/h | 8,00 m³/h | 2500 m³/h | 3125 m³/h | 500 Dimensiones y peso DN | L | B | H | Orificios de fijación | K | Presión | Peso en acero inoxidable 50: 200 mm | 165 mm | 257 mm | 18 × 4 | 125 mm | 1,6 MPa | 9,52 kg 65: 200 mm | 177 mm | 277 mm | 18 × 4 | 145 mm | 1,6 MPa | 11,6 kg 80: 225 mm | 200 mm | 297 mm | 18 × 8 | 160 mm | 1,6 MPa | 14,1 kg 100: 250 mm | 220 mm | 314 mm | 18 × 8 | 180 mm | 1,6 MPa | 17,1 kg 150: 300 mm | 285 mm | 373 mm | 22 × 8 | 240 mm | 1,6 MPa | 26,98 kg 200: 350 mm | 340 mm | 431 mm | 22 × 8 | 295 mm | 1,6 MPa | 37,9 kg 250: 450 mm | 395 mm | 500 mm | 22 × 12 | 350 mm | 1,6 MPa | 41,7 kg 300: 500 mm | 445 mm | 552 mm | 22 × 12 | 400 mm | 1,6 MPa | 49,7 kg Almacenamiento de datos

• Últimas 7 × 24 horas
• 750 registros diarios
• 72 registros mensuales
• Retención permanente tras un corte de corriente

Normas aplicables

• GB/T 778-2018
• ISO 4064
• OIML R49
• AWWA C750-10

Características / especificaciones técnicas

• Modelo: BBUWM-I
• Diámetro nominal: DN50–DN500
• Principio de medición: Ultrasonidos de tiempo de tránsito multipath
• Precisión: Clase 2 (Clase 1 opcional)
• Rango de medición: R500
• Presión máxima de funcionamiento: 1,6 MPa
• Material del cuerpo: SS304 de serie; opcionalmente SS316, SS316L
• Protección: IP68
• Duración de la batería: Hasta 10 años
• Clases de temperatura: T30, T50; versiones de alta temperatura T70, T90
• Pantalla: LCD de dos líneas y 9 dígitos con indicadores de estado
• Comunicaciones: RS485/Modbus-RTU, M-Bus, NB-IoT/CAT.1, impulsos, 4–20 mA, GPRS, BACnet, interfaz óptica EN 13757
• Registro de datos: 7×24 h de datos recientes, 750 diarios, 72 mensuales, retención permanente tras un corte de corriente
• Conexión: con brida según GB/T 9119-2010
