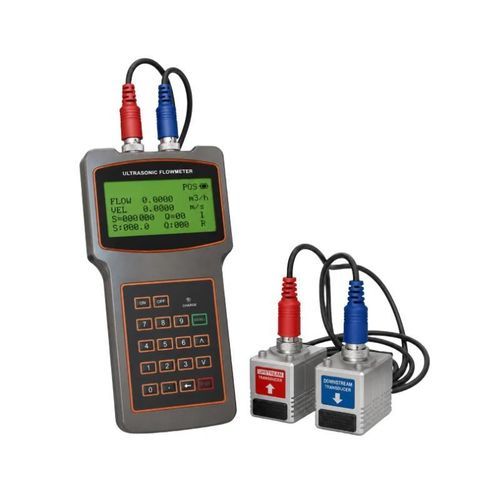

Caudalímetro de ultrasonido de tiempo de tránsito BBUFM-H

volumétricopara aguapara aguas residuales

Descripción del producto
El BBUFM-H es un medidor de caudal de líquidos ultrasónico portátil de montaje por abrazadera diseñado para inspecciones en campo, puesta en marcha y mediciones temporales. Los transductores clamp-on (magnéticos o con soporte) se fijan externamente al tubo para medir el flujo sin interrumpir el proceso ni introducir pérdida de carga.

Características clave

• Diseño portátil para comprobaciones rápidas en campo y puesta en servicio
• Instalación no intrusiva por abrazadera; no se requiere parada de la tubería
• Precisión de medida ±1% y alta repetibilidad
• Rango de diámetros de DN15 a DN6000 según transductor
• Transductores estándar y de alta temperatura disponibles; transductor IP67
• Pantalla retroiluminada 4 × 16 caracteres para lectura in situ
• Registrador de datos integrado (>2.000 registros) y comunicación RS232 aislada
• Funcionamiento con tres pilas Ni‑MH 1,2 V AAA; >12 horas continuas

Especificaciones técnicas
Principio de medida — Tiempo de tránsito ultrasónico
Precisión — ±1%
Linealidad — 0,5%
Repetibilidad — 0,2%
Rango de velocidad — 0 a ±10 m/s
Tamaño de tubería — DN15 a DN6000 (según transductor)
Materiales de tubería — Acero, acero inoxidable, fundición, cobre, cemento, PVC, aluminio, fibra de vidrio, tuberías revestidas
Líquidos medidos — Agua, aguas residuales, agua de mar, aceites, productos químicos, bebidas y otros líquidos homogéneos acústicamente conductores
Temperatura del medio — -30 a +160 °C (según transductor)
Turbidez — ≤10000 ppm con burbujas limitadas
Pantalla — LCD retroiluminada 4 × 16 caracteres
Almacenamiento de datos — >2.000 registros
Comunicación — RS232 aislada
Entorno unidad principal — -20 a +60 °C; ≤85% HR
Protección de transductor — IP67
Pilas — 3 × 1,2 V AAA Ni‑MH
Operación continua — >12 horas
Adaptador — 90 a 260 VAC
Consumo — 1,5 W
Dimensiones unidad principal — 200 × 93 × 32 mm

Opciones de transductor
Clamp-on pequeño — Tubo: DN15 a DN100 — Temperatura: -30 a +90 °C
Clamp-on mediano — Tubo: DN50 a DN700 — Temperatura: -30 a +90 °C
Clamp-on grande — Tubo: DN300 a DN6000 — Temperatura: -30 a +90 °C
Clamp-on alta temperatura — Tubo: DN15 a DN6000 — Temperatura: hasta +160 °C
Clamp-on con soporte — Tubo: DN15 a DN700 — Temperatura: -30 a +90 °C
Soporte alta temperatura — Tubo: DN15 a DN700 — Temperatura: hasta +160 °C

Aplicaciones típicas

• Inspección de suministro y drenaje de agua
• Sistemas HVAC, circuitos de agua fría y caliente
• Verificación de flujo en tuberías industriales
• Industrias petrolera, química y energética
• Puesta en marcha, mediciones temporales y trabajos de campo

Especificaciones rápidas

• Principio: Tiempo de tránsito ultrasónico
• Precisión: ±1%
• Rango de flujo: 0 a ±10 m/s
• Rango de tuberías: DN15–DN6000 (según modelo)
• Temperatura: -30 a +160 °C (según modelo)
• Registrador: >2.000 registros
• Comunicación: RS232 aislada
• Autonomía: >12 horas (3 × AAA Ni‑MH)
• Protección transductor: IP67
