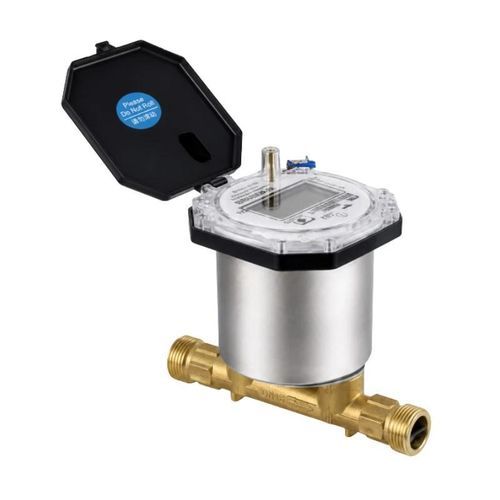

Contador de agua digital BBUWM-V

por ultrasonidoscon control de fugas

Descripción general del producto El BBUWM-V es un contador de agua ultrasónico controlado por válvula que utiliza el principio del tiempo de tránsito para calcular el caudal a partir de la diferencia en el tiempo de propagación entre las señales ultrasónicas aguas arriba y aguas abajo. Mide, muestra y almacena el consumo de agua e incluye una válvula motorizada integrada para el cierre y la reapertura remotos. Las opciones de comunicación NB-IoT/CAT.1, RS485 y M-BUS permiten la integración con sistemas de lectura remota y de gestión del agua. Hay disponibles versiones en DN15, DN20 y DN25. Características principales

• Medición ultrasónica por tiempo de tránsito sin impulsor mecánico
• Válvula motorizada integrada para control remoto
• Comunicación NB-IoT/CAT.1, RS485 y M-BUS
• Rango de medición seleccionable de R125 a R500
• Medición de caudal en sentido directo e inverso
• Protección IP68
• Hasta 750 días de registros locales de consumo de agua
• Alarmas opcionales de fugas, rotura de tuberías, incrustaciones y uso anómalo

Especificaciones técnicas Parámetro — Especificación Diámetro nominal — DN15, DN20, DN25 Resolución del volumen acumulado — 0,000001 m³ Resolución del caudal — 0,000001 m³/h Corriente de funcionamiento estática — ≤30 µA Duración de la batería — >6 años Pantalla — LCD de 8 dígitos Clase de temperatura — T30; T30/T50 indicadas en las configuraciones de caudal Clase de presión — MAP16 Clase de pérdida de presión — Δp25, Δp40 Índice de protección — IP68 Clase de precisión — Clase 2 Entorno electromagnético — E2 Clase de severidad ambiental — Clase 0 Instalación — Horizontal o vertical Sensibilidad al perfil de caudal — U5/D3 o U0/D0 Flujo inverso — Admitido Comunicación — NB-IoT/CAT.1, RS485, M-BUS Configuraciones de caudal Tamaño — Caudal permanente Q3 — Caudal de sobrecarga Q4 — Caudal transitorio Q2 — Caudal mínimo Q1 — Valores R disponibles DN15 — 2,5 m³/h — 1,25 × Q3 — 1,6 × Q1 — Q3/R — 125, 160, 200, 250, 315, 400, 500 DN20 — 4 m³/h — 1,25 × Q3 — 1,6 × Q1 — Q3/R — 125, 160, 200, 250, 315, 400, 500 DN25 — 6,3 m³/h — 1,25 × Q3 — 1,6 × Q1 — Q3/R — 125, 160, 200, 250, 315, 400, 500 Error máximo admisible

• De Q1 a un valor inferior a Q2: ±5 %
• De Q2 a Q4: ±2 % a temperaturas del agua de hasta 30 °C y ±3 % por encima de 30 °C

Dimensiones y conexiones Tamaño — Longitud L — Anchura W — Altura H — Peso — Rosca del cuerpo del contador — Rosca de unión DN15 — 165 mm — 103 mm — 148 mm — 1 kg — G3/4B — R1/2 DN20 — 195 mm — 103 mm — 154 mm — 1,2 kg — G1B — R3/4 DN25 — 225 mm — 103 mm — 160 mm — 1,5 kg — G1 1/4B — R1 Normas aplicables

• GB/T 778.1-3-2017
• JJG 162-2019
• CJ/T 434-2013
• EN 13757-4 M-Bus inalámbrico

Características / especificaciones técnicas

• Modelo: BBUWM-V
• Principio de medición: ultrasónico por tiempo de tránsito (sin impulsor mecánico)
• Diámetros nominales: DN15, DN20, DN25
• Rango de medición (valores R): 125, 160, 200, 250, 315, 400, 500
• Caudal permanente (Q3): DN15 2,5 m³/h; DN20 4 m³/h; DN25 6,3 m³/h
• Resolución del volumen acumulado: 0,000001 m³
• Resolución del caudal instantáneo: 0,000001 m³/h
• Clase de precisión: Clase 2
• Pantalla: LCD de 8 dígitos
• Duración de la batería: >6 años
• Protección: IP68
• Clase de presión: MAP16
• Clase de pérdida de presión: Δp25, Δp40
• Clase de temperatura: T30 (T30/T50 en configuraciones de caudal)
• Instalación: Horizontal o vertical
• Sensibilidad del perfil de caudal: U5/D3 o U0/D0
• Caudal inverso: Admitido
• Comunicaciones: NB-IoT/CAT.1, RS485, M-BUS
• Registro local: Hasta 750 días de registros de consumo de agua
• Alarmas opcionales: fugas, rotura de tubería, incrustaciones, uso anómalo
• Normas aplicables: GB/T 778.1-3-2017; JJG 162-2019; CJ/T 434-2013; EN 13757-4 M-Bus inalámbrico
