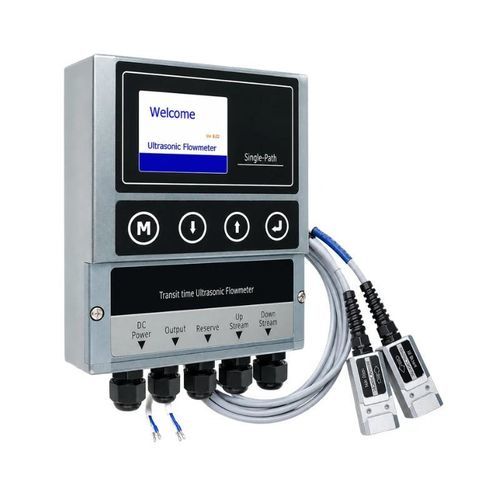

Caudalímetro de ultrasonido de tiempo de tránsito BBUFM-F

volumétricopara aguapara aguas residuales

Descripción general del producto El BBUFM-F es un caudalímetro ultrasónico fijo para líquidos basado en el principio de medición del tiempo de tránsito. Sus transductores de montaje en abrazadera se instalan en el exterior de la tubería, lo que permite su instalación sin necesidad de cortar la tubería ni detener el proceso. Está diseñado para la monitorización continua del caudal en tuberías llenas. El medidor mide el caudal instantáneo, la velocidad, el total de flujo directo, el total de flujo inverso y el total neto. Entre sus aplicaciones típicas se incluyen el suministro de agua, el tratamiento de aguas, el procesamiento químico, el riego, los sistemas de calderas y las tuberías de procesos industriales. Características principales

• Medición no invasiva de tipo «clamp-on» sin contacto con el líquido
• Diseñado para tuberías llenas y tolerante a pequeñas cantidades de burbujas o sólidos en suspensión
• Totalización del caudal directo, inverso y neto
• Salidas analógicas, por impulsos, por relé y digital
• Versiones estándar y ampliadas para diferentes requisitos de precisión y tamaño de tubería
• Sin piezas móviles, baja pérdida de presión y mantenimiento mínimo

Aplicaciones típicas

• Agua de circulación y refrigeración industrial
• Suministro de agua, agua bruta y tratamiento de aguas residuales
• Líquidos de procesos químicos e industriales
• Redes de riego y distribución de agua
• Monitorización del caudal en calderas y sistemas energéticos

Especificaciones técnicas (tabla) Parámetro — Versión estándar / Versión ampliada Principio de medición — Tiempo de tránsito ultrasónico / Tiempo de tránsito ultrasónico Medio — Líquido en tubería llena / Líquido en tubería llena Rango de velocidad — De -12 a +12 m/s / De -12 a +12 m/s Precisión — ±1,0 % de la lectura / ±0,5 % de la lectura Repetibilidad — 0,2 % / 0,2 % Linealidad — ±1,0 % / ±0,5 % Diámetro de la tubería: de DN25 a DN2000 / de DN25 a DN5000 Pantalla: LCD TFT de 2,2 pulgadas, 320 × 240 / LCD TFT de 2,8 pulgadas, 320 × 240 Salida analógica — 4–20 mA, carga máxima de 750 Ω / 4–20 mA, carga máxima de 750 Ω Salida de impulsos — 0–9999 Hz, OCT / 0–9999 Hz, OCT Salida de relé: SPST, 1 Hz como máximo / SPST, 1 Hz como máximo Comunicación: RS485, protocolo Modbus / RS485, protocolo Modbus Alimentación: 24–36 VCC / 24–36 VCC Temperatura del transmisor: de -40 a +60 °C / de -40 a +60 °C Temperatura estándar del transductor: de -40 a +80 °C / de -40 a +80 °C Humedad — Hasta el 95 % de humedad relativa, sin condensación / Hasta el 95 % de humedad relativa, sin condensación Carcasa del transmisor — Plástico técnico / Aluminio fundido a presión Transductores e instalación La configuración estándar utiliza transductores de fijación por abrazadera. Se pueden seleccionar las disposiciones de montaje V, N, Z o W en función del diámetro de la tubería, el material de la misma, el espesor de la pared, las propiedades acústicas del líquido y la longitud de tubería recta disponible. Opciones disponibles (tabla) Elemento — Opciones disponibles Tipo de transductor — De sujeción; tipo de inserción opcional Cable del transductor — 10 m de serie; longitudes prolongadas disponibles Método de montaje — Método V, N, Z o W Comunicación — RS485 / Modbus Transmisión remota — Módulo de comunicación remota opcional Información de selección

• Diámetro exterior de la tubería o diámetro nominal
• Materiales de la tubería y del revestimiento
• Espesores de la pared de la tubería y del revestimiento
• Tipo de líquido y temperatura de funcionamiento
• Rango de caudal o velocidad requerido
• Salidas requeridas, comunicación y longitud del cable
• Método de instalación y requisitos de protección medioambiental

Características / Especificaciones técnicas

• Principio de medición: Tiempo de tránsito ultrasónico
• Medio: Líquido en una tubería llena
• Rango de velocidad: de -12 a +12 m/s
• Precisión: Estándar ±1,0 % de la lectura; Ampliada: ±0,5 % de la lectura
• Repetibilidad: 0,2 %
• Linealidad: Estándar ±1,0 %; Ampliada ±0,5 %
• Diámetro de la tubería: Estándar de DN25 a DN2000; Ampliado de DN25 a DN5000
• Pantalla: LCD TFT de 2,2 pulgadas (320×240) o LCD TFT de 2,8 pulgadas (320×240)
• Salida analógica: 4–20 mA, carga máxima de 750 Ω
• Salida de impulsos: 0–9999 Hz, OCT
• Salida de relé: SPST, 1 Hz como máximo
• Comunicación: RS485, protocolo Modbus
• Alimentación: 24–36 VCC
• Temperatura de funcionamiento (transmisor): de -40 a +60 °C
• Temperatura del transductor: de -40 a +80 °C
• Humedad: Hasta el 95 % de humedad relativa, sin condensación
• Carcasa del transmisor: Plástico técnico (estándar) o aluminio fundido a presión (ampliado)
• Opciones de transductor: De pinza (estándar) o de inserción (opcional); cable de 10 m de serie, longitudes extendidas disponibles; métodos de montaje V/N/Z/W
