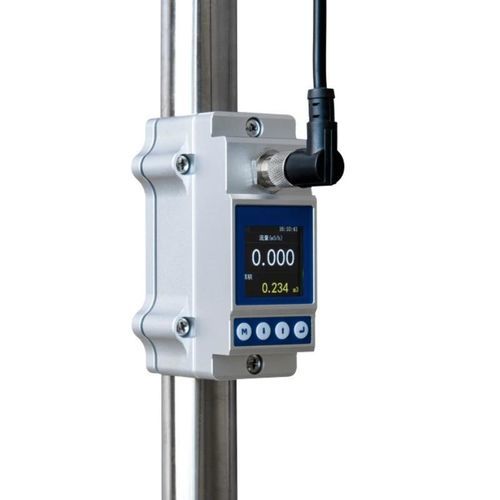

Contador de energía térmica digital BBUEM-S

por ultrasonidos4-20 mAModbus

Descripción general del producto El BBUEM-S es un contador de energía de calefacción y refrigeración por ultrasonidos de montaje en abrazadera para tuberías de agua de pequeño diámetro. El transductor de caudal y los sensores de temperatura correspondientes se fijan al exterior de las tuberías mediante soportes específicos, lo que elimina la necesidad de cortar o modificar las tuberías existentes. El contador mide la velocidad del agua, las temperaturas de ida y vuelta, y la diferencia de temperatura, y calcula la energía acumulada de calefacción o refrigeración. Está diseñado para sistemas centrales de climatización, calefacción, intercambio de calor y gestión energética de edificios. Características principales

• Configuraciones específicas para tuberías de DN15 a DN80
• Transductor de caudal y sensores de temperatura montados externamente
• Sin necesidad de cortar tuberías, interrumpir el proceso ni entrar en contacto con el líquido
• Soportes de montaje específicos para cada tamaño de tubería
• Pantalla OLED para el caudal y la energía acumulada
• Salida de 4–20 mA y comunicación RS485

Pantalla OLED para el caudal y la energía acumulada

Salida de 4–20 mA y comunicación RS485

Aplicaciones típicas

• Sistemas centrales de climatización de agua refrigerada y agua de refrigeración
• Pequeños sistemas de calefacción e intercambio de calor
• Monitorización energética por zonas en edificios
• Agua de refrigeración de equipos industriales
• Totalización de la energía de calefacción y refrigeración

Especificaciones técnicas (tabla) Principio de medición: Tiempo de tránsito ultrasónico Fluido: Agua Rango de velocidad: 0,1 a 5,0 m/s Precisión de caudal: ±2,0 % Repetibilidad: 0,8 % Diámetro nominal de la tubería: DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80 Sensores de temperatura: PT1000 Rango de medición de temperatura: de 2 a 105 °C Temperatura del fluido: de 0 a 50 °C Salida analógica: 4–20 mA, carga máxima de 600 Ω Salida de alarma: alarma opcional de límites superior e inferior OCT Comunicación: RS485 / Modbus; MeterBUS opcional Alimentación: 24 VCC Longitud del cable: 1,8 m Pantalla: OLED de 128 × 64 Almacenamiento de datos: registros diarios, mensuales, anuales y totalizador de caudal Temperatura ambiente: de 0 a 50 °C Humedad: 0–95 % HR, sin condensación Índice de protección: IP54 Material de la carcasa: aleación de aluminio Materiales de las tuberías: acero inoxidable, acero al carbono y PVC Configuraciones de tuberías (referencia) Diámetro nominal / Diámetro exterior de referencia de la tubería / Diámetro interior de referencia de la tubería / Espesor de pared de referencia DN15: 20 mm / 15 mm / 2,5 mm DN20: 25 mm / 19 mm / 3 mm DN25: 32 mm / 26 mm / 3 mm DN32: 40 mm / 33 mm / 3,5 mm DN40: 50 mm / 43 mm / 3,5 mm DN50: 63 mm / 55 mm / 4 mm DN65: 75 mm / 67 mm / 4 mm DN80: 90 mm / 82 mm / 4 mm Mediciones y visualización

• Caudal instantáneo
• Totales de caudal de ida y neto
• Temperaturas de impulsión y retorno
• Diferencia de temperatura
• Energía acumulada de calefacción o refrigeración
• Registros acumulados diarios, mensuales y anuales

Componentes del paquete

• Transmisor ultrasónico del contador de energía
• Transductor de caudal de fijación por abrazadera
• Dos sensores de temperatura PT1000
• Soportes de montaje para los sensores de temperatura
• Soporte de montaje para el transductor de caudal
• Cables de conexión

Información para la selección

• Diámetro nominal de la tubería y diámetro exterior real
• Material de la tubería, diámetro interior y espesor de pared
• Aplicación de calefacción o refrigeración
• Temperaturas del fluido y del ambiente
• Salida requerida e interfaz de comunicación

Características / Especificaciones técnicas

• Principio de medición: tiempo de tránsito ultrasónico
• Fluido: Agua
• Rango de velocidad: de 0,1 a 5,0 m/s
• Precisión de caudal: ±2,0 %
• Repetibilidad: 0,8 %
• Diámetros de tubería compatibles: DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80
• Sensores de temperatura: PT1000
• Rango de medición de temperatura: de 2 a 105 °C
• Rango de temperatura del fluido: de 0 a 50 °C
• Salida analógica: 4–20 mA (carga máxima de 600 Ω)
• Comunicación: RS485 / Modbus (MeterBUS opcional)
• Alimentación: 24 VCC
• Longitud del cable: 1,8 m
• Pantalla: OLED de 128 × 64
• Almacenamiento de datos: Registros diarios, mensuales, anuales y del totalizador de caudal
• Temperatura ambiente: de 0 a 50 °C
• Humedad: 0–95 % HR, sin condensación
• Índice de protección: IP54
• Material de la carcasa: Aleación de aluminio
• Materiales de tubería compatibles: Acero inoxidable, acero al carbono, PVC
