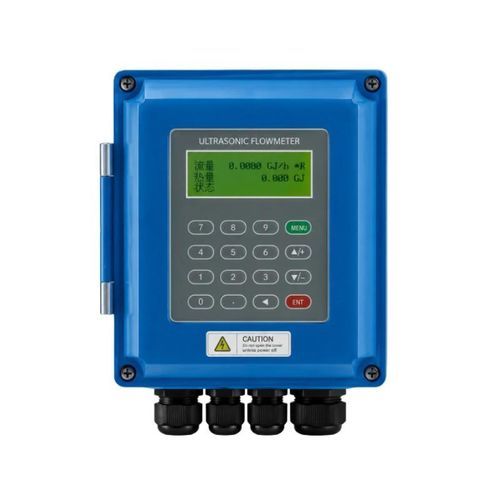

Caudalímetro por ultrasonidos BBUFM-W

volumétricopara aguapara aguas residuales

Resumen del producto
El BBUFM-W es un caudalímetro ultrasónico mural diseñado para monitorización online a largo plazo. Emplea el principio de tiempo de tránsito y es compatible con transductores clamp-on, de inserción o por tramo de tubería para agua, aguas residuales, agua de refrigeración, aceites, productos químicos, bebidas y otros líquidos conductores acústicamente. El convertidor ofrece interfaces analógicas, de impulso, relés y RS485 aislado/Modbus; con sensores de temperatura Pt100 el sistema también puede calcular la energía de calefacción y refrigeración.

Características clave

• Montaje mural para medición continua en línea
• Precisión de medición ±1%
• Apto para tubos DN25 a DN6000
• Transductores clamp-on, de inserción y por tramo
• Medición de flujo y energía de calefacción/refrigeración con Pt100
• Interfaces 4–20 mA, pulso, relé y señales
• RS485 aislado con Modbus
• Convertidor IP67 y transductores IP68
• Opciones de alimentación AC o DC

Especificaciones técnicas
Principio de medida — Tiempo de tránsito ultrasónico
Precisión — ±1%
Pantalla — LCD retroiluminada 2 × 20 caracteres
Tamaño de tubo — DN25 a DN6000
Materiales de tubo — Acero, acero inoxidable, fundición, cobre, cemento, PVC, aluminio, fibra de vidrio, tubos revestidos
Líquidos medidos — Agua, aguas residuales, agua de refrigeración, aceites, productos químicos, bebidas y otros líquidos conductores acústicamente
Temperatura del medio — -30 a +160 °C (según transductor)
Rango de velocidad de flujo — 0 a ±7 m/s
Turbidez — ≤10000 ppm (con burbujas limitadas)
Salida analógica — Una salida 4-20 mA
Salida de pulso — Una salida OCT
Salidas de relé — Cuatro
Entradas de señal — Tres entradas 4-20 mA
Entrada de temperatura — Pt100
Comunicación — RS485 aislado con Modbus
Alimentación — 8 a 36 VDC o 85 a 264 VAC
Consumo — 1,5 W
Temperatura del convertidor — -20 a +60 °C
Protección — Convertidor IP67; transductores IP68
Dimensiones del convertidor — 132 × 150 × 85 mm

Transductores y montaje

• Transductores clamp-on para instalación sin cortar la tubería
• Transductores de inserción para medición fija permanente
• Transductores por tramo para tuberías pequeñas o instalación estable
• Transductores de alta temperatura para medios hasta 160 °C
• Sensores Pt100 para medición de energía

Aplicaciones típicas

• Monitorización de caudal en tuberías fijas
• Abastecimiento de agua, drenaje y tratamiento de aguas residuales
• HVAC y medición de energía
• Refrigeración industrial y sistemas de circulación
• Petróleo, química y control de procesos
