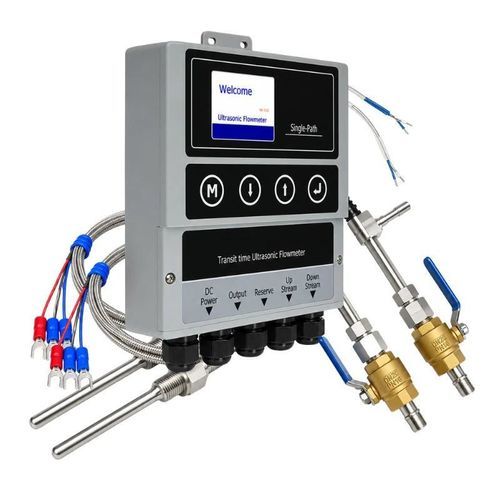

Contador de energía térmica digital BBUEM-F

por ultrasonidos4-20 mAModbus

Descripción del producto
El BBUEM-F es un instrumento ultrasónico fijo para el control de la energía de calefacción y refrigeración en sistemas cerrados de agua. Emplea medición de caudal por tiempo de tránsito ultrasónico combinada con entradas de temperatura emparejadas para calcular la potencia instantánea y la energía acumulada a partir del caudal y la diferencia de temperatura ida–vuelta. Los transductores de flujo de montaje externo evitan cortar la tubería y reducen tiempos de parada, por lo que el equipo es adecuado para HVAC central, redes de calefacción/refrigeración, estaciones de intercambio térmico, calderas, gestión energética y monitorización de circuitos de agua industriales.

Características clave

• Mide caudal, temperaturas de suministro y retorno, ΔT y energía acumulada de calefacción/refrigeración
• Medición con transductores de montaje externo sin cortar la tubería
• Dos entradas de temperatura emparejadas (PT1000)
• Salidas analógica (4–20 mA), pulsos, relé y comunicación RS485 (Modbus)
• Totalización de caudal directo, inverso y neto
• Versiones estándar y extendida para distintos requisitos de exactitud y tamaños de tubería

Aplicaciones típicas

• Sistemas de agua fría y de refrigeración
• Redes de calefacción y refrigeración distrital
• Estaciones de intercambio térmico y sistemas de calderas
• Gestión energética de edificios
• Monitorización de agua de circulación y energía en procesos industriales

Especificaciones técnicas

• Modelo: BBUEM-F (contador de energía ultrasónico fijo)
• Principio de medida del caudal: Tiempo de tránsito ultrasónico
• Medio: Líquido en tubería llena
• Rango de velocidad: -12 a +12 m/s
• Precisión de velocidad: Estándar ±1,0 % de la lectura; Extendida ±0,5 % de la lectura
• Precisión a baja velocidad: ±0,01 m/s
• Clase de precisión del contador de energía: Clase 2
• Tamaño de tubería: Estándar DN25 a DN2000; Extendida DN25 a DN5000
• Pantalla: Estándar 2,2" TFT LCD (320×240); Extendida 2,8" TFT LCD (320×240)
• Salida analógica: 4–20 mA, carga máx. 750 Ω
• Salida de pulso: 0–9999 Hz
• Salida relé: SPST, 1 Hz máx.
• Comunicación: RS485, protocolo Modbus
• Alimentación: 24–36 VDC
• Temperatura de funcionamiento del transmisor: -40 a +60 °C
• Rango de temperatura de los transductores: -40 a +80 °C
• Rango de los sensores de temperatura: -10 a +105 °C
• Humedad: Hasta 95 % HR, sin condensación
• Carcasa del transmisor: Plástico técnico (estándar); aleación de aluminio mecanizada CNC (extendida)

Configuración de sensores

• Transductores de flujo: Montaje externo; tipo de inserción opcional
• Sensores de temperatura: PT1000 emparejados
• Montaje de sensores de temperatura: Externo o por inserción
• Longitud de cable estándar: 10 m
• Métodos de montaje de transductores: V, N, Z o W

Funciones de medida

• Caudal y velocidad instantáneos
• Totalizaciones directo, inverso y neto
• Temperaturas de suministro y retorno
• Diferencia de temperatura (ΔT)
• Potencia de calefacción o refrigeración instantánea
• Energía acumulada de calefacción o refrigeración

Información para la selección

• Indicar aplicación: calefacción o refrigeración
• Proporcionar diámetro exterior de la tubería, material y espesor de pared
• Indicar material y espesor del revestimiento si existe
• Especificar tipo de líquido y rango de temperatura de servicio
• Proporcionar rango de caudal esperado y diferencia de temperatura
• Elegir método de montaje de los sensores de temperatura (externo o por inserción)
• Especificar salidas necesarias, protocolo de comunicación y longitud de cable
