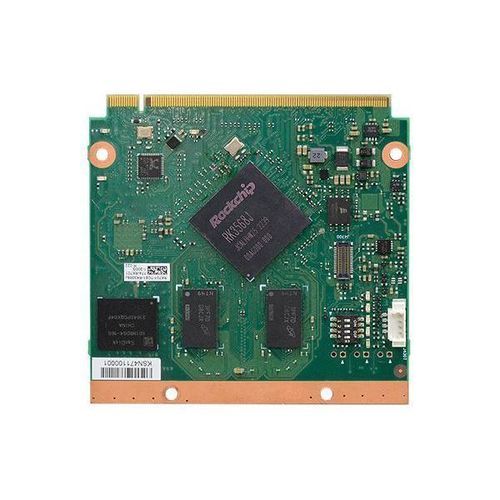

Computer-on-module Qseven® RK701

Rockchip RK3568ARM® Cortex®-A55 Quad-coreHDMI

El RK701 es un System-on-Module en formato Qseven de DFI, impulsado por los procesadores Rockchip RK3568 / RK3568J quad‑core Cortex‑A55. Está diseñado para aplicaciones embebidas y edge que requieren soporte multi‑pantalla, múltiples interfaces de expansión y opciones de memoria DDR4 configurables.

Aspectos destacados

• Opciones de memoria: 2 GB / 4 GB / 8 GB DDR4 (memory down)
• Soporta resoluciones 4K / 2K y configuraciones de doble pantalla (eDP/LVDS + DP/TMDS)
• Expansión: 2 x PCIe 3.0, 1 x PCIe 2.0
• E/S completas: 1 x Realtek GbE, 1 x USB 3.2, 4 x USB 2.0

Documentación y descargas

• Ficha técnica, referencia rápida y manual disponibles en PDF (ver documentos del producto)

Especificaciones técnicas

• Procesador: Rockchip RK3568 quad‑core Cortex‑A55 @ 2,0 GHz; Rockchip RK3568J quad‑core Cortex‑A55 @ 1,8 GHz
• Memoria: 2 GB / 4 GB / 8 GB DDR4 Memory Down, 3200 MHz
• Gráficos: GPU G52 2EE; compatible con OpenGL ES 1.1/2.0/3.0/3.1/3.2, Vulkan 1.1, OpenCL 2.0
• Pantalla: 1 x eDP/LVDS y 1 x DP/TMDS; HDMI hasta 4096 x 2160 @ 30Hz; LVDS hasta 1024 x 600 @ 60Hz; eDP hasta 3840 x 2160 @ 60Hz
• Doble pantalla: eDP/LVDS + DP/TMDS
• Expansión / Interfaces: 2 x PCIe x1 (Gen3), 1 x PCIe x1 (Gen2), 1 x uSD (a pedido), 1 x I2C, 2 x SPI (SPI0 configurado como TPM 2.0), 1 x CAN bus, 2 x UART, 1 x MIPI‑CSI (a pedido)
• Audio: Interfaz HD Audio
• Ethernet: 1 x RTL8211F‑CG (Realtek Gigabit Ethernet)
• USB: 1 x USB 3.2, 4 x USB 2.0
• SATA: 2 x SATA 3.0 (hasta 6 Gb/s; SATA 1 compartido con PCIe Gen2)
• eMMC: Soporta hasta 128 GB eMMC; eMMC 5.1, BGA‑153 Ball 8~128G (modo MLC); por defecto NC
• GPIO: 1 x GPIO de 4 bits
• Seguridad: TPM 2.0
• Alimentación: Tipo: 5V, 5VSB, VCC_RTC; Consumo: TBD
• Sistema operativo: Linux
• Entorno: Rango de temperatura de funcionamiento: 0 a 60°C (estándar), -40 a 85°C (SKUs seleccionados); Humedad de funcionamiento: 5 a 90% HR; Almacenamiento: 5 a 90% HR
• Mecánica: Formato Qseven, dimensiones 70 mm x 70 mm; Conformidad: Qseven specification revision 2.1
• Normas y certificaciones: CE, FCC Class B, RoHS
• Contenido del paquete: 1 x placa RK701; 1 x disipador
• País de origen: Taiwan
