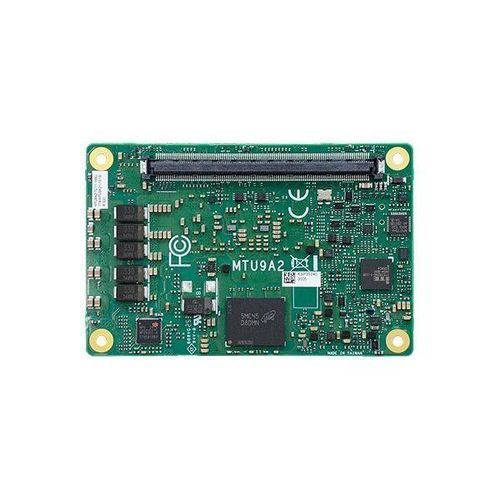

Computer-on-module PICMG MTU9A2

COM Express MiniIntel® Core™ Ultra 7 165UIntel® Core™ Ultra 7 155U

Resumen
El MTU9A2 es un módulo COM Express Mini (Tipo 10) de DFI diseñado para aplicaciones embebidas e industriales. Integra procesadores Intel® Core™ Ultra (serie Meteor Lake U), admite memoria LPDDR5 hasta 32 GB, ofrece salida de doble pantalla y una amplia gama de E/S e interfaces de expansión para despliegues exigentes.

Puntos destacados

• Factor de forma COM Express® Mini (84 x 55 mm) conforme a PICMG COM Express® R3.1, Type 10.
• Opciones de procesador Intel Core Ultra U-series hasta Intel Core Ultra 7 165U (10 núcleos, 15W).
• Memoria LPDDR5 hasta 32 GB; opciones Single/Dual channel; IBECC (In-band ECC) compatible en Ubuntu.
• Amplio rango de temperatura de funcionamiento: -40 a 85 °C; certificaciones industriales: CE, FCC.

Especificaciones técnicas

• Procesador: Intel Core Ultra U-series (Meteor Lake U). SKUs disponibles: Core Ultra 7 165U, Core Ultra 7 155U, Core Ultra 5 125U (características por SKU: P-cores, E-cores, frecuencias, caché, 15W TDP).
• Memoria: LPDDR5 hasta 32 GB; Dual Channel LPDDR5 7467 MHz; opción de 8 GB por proyecto; IBECC compatible en Ubuntu.
• BIOS: AMI SPI 256 Mbit.
• Gráficos: Intel UHD con DirectX 12, OpenGL 4.6, Vulkan 1.2 (Windows) y Mesa/OpenGL/Vulkan en Linux. Decodificación/ codificación por hardware hasta 4K60 (ver ficha para detalles).
• Pantalla: 1 x DDI y 1 x eDP. eDP hasta 4096 x 2160 @ 60Hz; HDMI hasta 4096 x 2160 @ 30Hz; DP++ hasta 4096 x 2160 @ 60Hz.
• Soporte de doble pantalla: DDI + eDP.
• Expansión: 4 x PCIe x1 (Gen3). SSD NVMe onboard opcionales (128/256/512/1024 GB bajo pedido).
• E/S: 1 x I2C, 1 x SMBus, 1 x eSPI, 1 x GSPI, 2 x UART (TX/RX), 2 x USB 3.2 Gen2, 8 x USB 2.0, 2 x SATA 3.0.
• Ethernet: 1 x Intel I226-IT (soporta 1GbE y 2.5GbE).
• DIO: 1 x DIO 8 bits; Audio: HD Audio.
• Seguridad y gestión: TPM 2.0; temporizador watchdog programable 1–255 segundos; UEFI únicamente.
• Alimentación: Modos ATX/AT, entrada 8.5–20 V; 5VSB y VCC_RTC presentes.
• Soporte OS: Windows 10 IoT Enterprise 64-bit, Windows 11, Linux (UEFI).
• Mecánica: COM Express® Mini 84 x 55 mm.
• Conformidad y certificaciones: PICMG COM Express® R3.1 Type 10; CE, FCC.
• Medio ambiente: Temperatura operación/almacenamiento -40 a 85 °C; humedad 5–90% RH. MTBF y consumo: TBD.
• Contenido del paquete: Cooler A71-108310-A00G incluido. País de origen: Taiwán.

Expansión y E/S

• Líneas PCIe y conectores para expansión de periféricos (4 x PCIe x1 Gen3).
• Buses serie y de gestión: I2C, SMBus, eSPI, GSPI y 2 puertos UART.
• Almacenamiento & USB: 2 x SATA 3.0, opciones NVMe integradas, 2 x USB 3.2 Gen2 y múltiples puertos USB 2.0.

Pedido y soporte

• Varias SKUs y opciones NVMe disponibles bajo pedido; contacte con ventas para configuraciones específicas de proyecto.
• Imagen AMI BIOS (256 Mbit) y paquetes OS disponibles; soporte técnico para despliegues industriales y soluciones térmicas.
