Computer-on-module COM Express Mini BT9A3
PICMGx86Intel® Celeron J1900

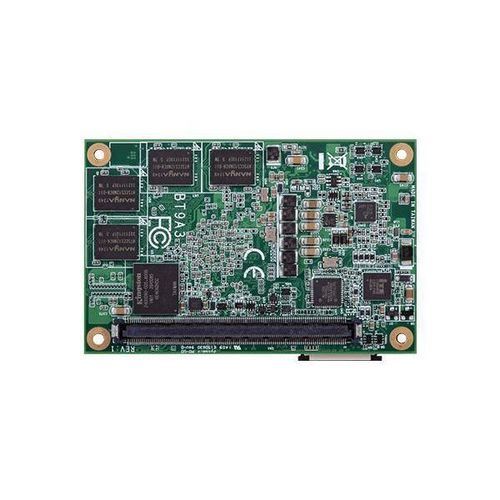

Computer-on-module COM Express Mini - BT9A3 - DFI - PICMG / x86 / Intel® Celeron J1900
Computer-on-module COM Express Mini - BT9A3 - DFI - PICMG / x86 / Intel® Celeron J1900
Computer-on-module COM Express Mini - BT9A3 - DFI - PICMG / x86 / Intel® Celeron J1900 - imagen - 2
Computer-on-module COM Express Mini - BT9A3 - DFI - PICMG / x86 / Intel® Celeron J1900 - imagen - 3
Computer-on-module COM Express Mini - BT9A3 - DFI - PICMG / x86 / Intel® Celeron J1900 - imagen - 4
Añadir a mis favoritos
Añadir al comparador
Más información en la página web de DFI

Características

Configuración
PICMG, COM Express Mini
Procesador
Intel® Celeron J1900, x86
Puertos
HDMI, de LVDS, DisplayPort, DVI, USB 2.0, USB 3.0, I2C, SATA, SPI, DDR3L SDRAM
Sistema operativo
Windows 10, Windows 7, Windows 8.1
Otras características
sin ventilador
Aplicaciones
industrial
Tamaño de la memoria

4 GB

Descripción

Descripción general del producto
  • Procesador Intel Atom® serie E3800
  • Riqueza de E/S: 1 Intel GbE, 1 USB 3.0, 8 USB 2.0
  • Múltiples expansiones: 3 PCIe x1, 2 SATA 2.0
  • 1 LVDS, 1 DDI (HDMI/DVI/DP)
  • Memoria ECC DDR3L 1333MHz de un solo canal hasta 4GB
  • 15 años de soporte del ciclo de vida de la CPU hasta el 4T'28 (basado en la hoja de ruta Intel IOTG)
Características
  • Bajo Consumo
  • Temperatura: -40~85°C
  • Diseño Sin Ventilador
  • Tamaño Compacto
  • Múltiples Ampliaciones
Certificaciones
  • Certificación RoHS
  • Certificación CE
  • Certificación FCC
Especificaciones del sistema
  • Procesador: Procesador Intel Atom® Serie E3800, BGA 1170; Intel Atom® E3845 (Quad Core, 2M Cache, 1.91GHz, 10W); Intel Atom® E3827 (Dual Core, 1M Cache, 1.75GHz, 8W); Intel Atom® E3815 (Single Core, 0.5M Cache, 1.46GHz, 5W); Intel Atom® E3815 (Single Core, 0.5M Cache, 1.46GHz, 5W).46GHz, 5W); Intel® Celeron® J1900 (Quad Core, 2M Cache, 2GHz (2,41GHz), 10W); Intel® Celeron® N2930 (Quad Core, 2M Cache, 1,83GHz (2.16GHz), 7.5W)
  • Memoria: 2GB/4GB DDR3L 1333MHz ECC Memoria en canal único
  • BIOS: AMI SPI 64Mbit
Gráficos
  • Controlador: OpenGL 4.0, DirectX 11, OpenCL 1.2; Decodificación HW: AVC/H.264, MPEG2, VC1, WMV9, JPEG/MJPEG, HEVC/H.264, VP8, VP9, MVC; Codificación HW: AVC/H.264, JPEG/MJPEG, HEVC/H.264, VP8, VP9, MVC
  • Pantalla: 1 x DDI (HDMI/DVI/DP); 1 x LVDS; LVDS: un solo canal de 24 bits, resolución de hasta 1366x768 @ 60Hz; HDMI/DVI: resolución de hasta 1920x1080 @ 60Hz; DP: resolución de hasta 2560x1600 @ 60Hz
Expansión
  • 3 x PCIe x1 (Gen 3)
  • 1 x LPC
  • 1 x I2C
  • 1 x SMBus
  • 2 x Serial (TX/RX)
Audio
  • Audio HD
Ethernet
  • 1 x Intel® I210 (10/100/1000Mbps)
I/O
  • 1 x USB 3.0
  • 8 x USB 2.0
  • 2 x SATA 2.0
  • 1 x 4GB/8GB/16GB/32GB eMMC (disponible bajo pedido)
  • 1 x DIO de 8 bits
Temporizador de vigilancia
  • Reinicio del sistema, programable por software de 1 a 255 segundos
Alimentación
  • Tipo: 4.75V~20V, 5VSB, VCC_RTC (modo ATX); 4,75V~20V, VCC_RTC (modo AT)
  • Consumo: Típico: E3845: 12V @ 0.568A (10.79W); Max.: E3845:12V @ 0.720A (13.68W)
Soporte SO
  • Windows 7 Ultimate x86 y SP1 (32 bits)
  • Windows 7 Ultimate x64 y SP1 (64 bits)
  • Windows 8.1 Enterprise x86 (32 bits)
  • Windows 8.1 Enterprise x64 (64 bits)
  • Windows 10 estará disponible bajo petición
Entorno
  • Temperatura de funcionamiento: 0 a 60°C, -40 a 85°C
  • Temperatura de almacenamiento: -40 a 85°C
  • Humedad de funcionamiento: 5 a 90% HR
  • Humedad de almacenamiento: 5 a 90% HR
  • MTBF: 800.542 horas @ 25°C; 406.343 horas @ 45°C (Telcordia Issue 2, Method I Case 3; Environment: GB, GC - Suelo benigno, controlado)
Mecanismo
  • Dimensiones: COM Express® Mini, 84mm (3.30") x 55mm (2.16")
  • Cumplimiento: PICMG COM Express® R2.1, Tipo 10
Normas y certificaciones
  • CE, FCC Clase B, RoHS
Lista de embalaje
  • 1 placa BT9A3
  • 1 disipador de calor: A71-011055-000G
País de origen
  • Taiwán
Información de pedido
  • BT9A3-T24-E15: Sin ventilador, Intel Atom E3815, 2GB DDR3L ECC Memory Down, 4GB eMMC, -40 a 85°C
  • BT9A3-T40-E45: Sin ventilador, Intel Atom E3845, 4GB DDR3L ECC Memory Down, -40 a 85°C
  • BT9A3-B40-E45: Sin ventilador, Intel Atom E3845, 4GB DDR3L ECC Memory Down, 0 to 60°C
  • BT9A3-B40-J00: Sin ventilador, Intel Celeron J1900, 4GB DDR3L Memory Down, 0 to 60°C
  • BT9A3-B48-E45: Sin ventilador, Intel Atom E3845, 4GB DDR3L ECC Memory Down, 8GB eMMC, 0 to 60°C
Artículos opcionales
  • Distribuidor de calor (A71-011052-000G)
  • Juego de placa base COM100-B (770-COM104-000G)
  • Disipador de calor con ventilador (A71-111020-000G)
Especificaciones técnicas (Resumen)
  • Procesador: Intel Atom® Serie E3800, Celeron® J1900/N2930
  • Memoria: 2GB/4GB DDR3L 1333MHz ECC
  • Gráficos: OpenGL 4.0, DirectX 11, OpenCL 1.2, HDMI/DVI/DP/LVDS
  • Expansión: 3 x PCIe x1, 2 x Serie, 1 x LPC, 1 x I2C, 1 x SMBus
  • Ethernet: 1 x Intel® I210
  • E/S: 1 x USB 3.0, 8 x USB 2.0, 2 x SATA 2.0, 1 x eMMC, 1 x DIO de 8 bits
  • Energía: 4,75V~20V, Típica 10,79W, Máxima 13,68W
  • Temperatura de funcionamiento: 0~60°C, -40~85°C
  • Certificaciones: CE, FCC Clase B, RoHS

---
