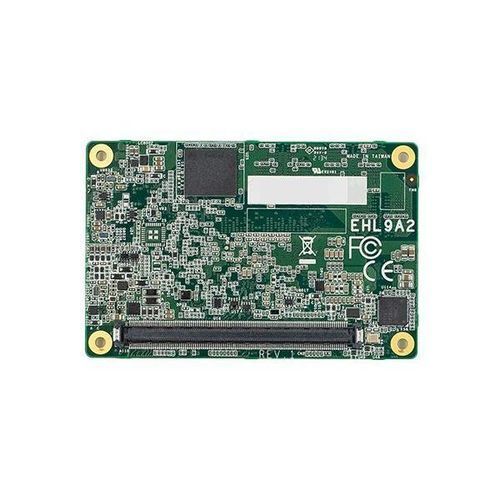

Computer-on-module PICMG EHL9A2COM Express CompactCOM Express MiniIntel® Atom® x6212RE
Añadir a mis favoritos
Añadir al comparador
Características
- Configuración
- PICMG, COM Express Compact, COM Express Mini
- Procesador
- Intel® Atom® x6212RE, Intel® Elkhart lake SoC
- Puertos
- Ethernet, HDMI, de LVDS, eDP, WiFi, USB 3.1, I2C, SATA, SPI, UART, LPDDR4
- Sistema operativo
- Windows 10 IoT Enterprise
- Almacenamiento de datos
- eMMC 64GB
- Otras características
- embarcado, sin ventilador
- Aplicaciones
- industrial, médico
- Tamaño de la memoria
Máx.: 16 GB
Mín.: 0 GB
Descripción
Descripción general del productoServicios de asistencia postventa
Información de pedido Expansión Audio Ethernet I/O Temporizador de vigilancia Seguridad
- Procesador Intel® Atom® Elkhart Lake Series
- Doble canal LPDDR4X 3200MHz/4267MHz hasta 16GB
- 1 LVDS/eDP, 1 DDI (HDMI/DP++); Soporta doble pantalla: DDI + LVDS/eDP
- Múltiples expansiones: 4 PCIe x1
- Ricas E/S: 1 Intel GbE, 2 USB 3.1, 8 USB 2.0
- 15 años de ciclo de vida de la CPU hasta el 1T' 36 (basado en la hoja de ruta de Intel IOTG)
- Temperatura: -40~85°C
- Pantalla 4K2K
- Multiple Expansión
- Certificación RoHS
- Certificación CE
- Certificación FCC
- Certificación UKCA
- Slim Bootloader
- Pantalla 4K2K
- 1G Ethernet
- Windows
- Linux
- DDR4
- Bajo consumo de energía
- Certificación RoHS
- Certificación CE
- Certificación FCC
- Procesadores Intel® Atom® Elkhart Lake X Series
- 2.5G Ethernet
- Certificación UKCA
- Intel® Atom® Elkhart Lake X Series
- 2.5G Ethernet
- Certificación UKCA
- Las soluciones informáticas integradas de nueva generación de la serie EHL de DFI equipadas con los procesadores Intel® Atom™ serie x6000 están diseñadas para mejorar la gestión y la sinergia de los dispositivos IoT. El nuevo SoC ofrece una mejora de 1,7 veces en el rendimiento de un solo subproceso y de hasta 2 veces en el rendimiento gráfico con respecto a la generación anterior. La mejora del rendimiento permite a los dispositivos remotos de control industrial, quioscos, dispositivos de monitorización médica, o AGV/AMR móviles responder rápidamente a los eventos de borde y optimizar la eficiencia de la sincronización y la colaboración entre los dispositivos de borde a través de la gestión inteligente para un sistema de automatización más completo y sin fisuras.
- A medida que las infraestructuras de TI se están moviendo hacia el borde, enfatizan más la capacidad de respuesta en tiempo real, el bajo consumo de energía y la resistencia ambiental de los dispositivos. DFI diseña especialmente la serie EHL de placas base industriales, ordenadores en módulo y sistemas embebidos sin ventilador basados en procesadores Intel® Atom™ x6000. Además de contar con placas en factores de forma que van desde SBC y Mini-ITX, hasta COM Express Compact y COM Express Mini, DFI también proporciona pequeños ordenadores industriales que pueden superar fácilmente las limitaciones ambientales en el despliegue de dispositivos IoT al funcionar eficientemente entre -40 y 85°C. Desde SBC, Mini-ITX, COM Express Compact, COM Express Mini, hasta pequeños PCs, la serie EHL ofrece más opciones en rendimiento de computación que van desde 4,5W a 12W, y asegura operar eficientemente con la temperatura ambiente a -40 ~ 85°C para lograr la gestión de dispositivos IoT y la respuesta en tiempo real en diversos controles industriales, control AGV/robot, monitorización médica remota, visualización médica y gestión de transporte.
- La LAN 2,5G independiente proporciona una experiencia de transferencia sorprendentemente más rápida que la LAN 1G genérica, y puede optimizar simultáneamente la sinergia entre los dispositivos de borde para que sea más en tiempo real y fluida gracias a las funciones de gestión en banda incorporadas, vPro y AMT. Por otro lado, la serie EHL también es compatible con la transmisión inalámbrica de banda ancha 5G y Wifi 6, eliminando los límites que suponen los cables para el despliegue de dispositivos.
- La serie EHL aprovecha la señal PCIe Gen3 de alta velocidad para lograr una optimización significativa en la expansión y la conexión. Además de la memoria DDR4-3200 que soporta hasta 32G, la serie EHL también proporciona ranuras PCIe x4 y PCIe x1, M.2 B y E, ranuras nano SIM y varias E/S como LAN, COM, USB 3.1 Gen2 y SATA que mejoran enormemente la capacidad de respuesta del control de bordes, la expansión y la conectividad.
- La serie EHL puede conectar hasta tres pantallas 4K Ultra HD independientes al mismo tiempo, proporcionando una visualización delicada y rápida de cada detalle para una experiencia visual sin igual en aplicaciones de señalización digital industriales, minoristas y centros comerciales.
- La serie EHL introduce vPro y AMT, que solo se admitían en los modelos de sobremesa y servidor, en la plataforma Atom para supervisar así como gestionar dispositivos remotos y actualizar sus sistemas operativos y software mediante señalización en banda por Wi-Fi o Ethernet por cable. Incluso cuando el sistema operativo está caído, la función de gestión fuera de banda puede recuperar el sistema y la aplicación fácilmente para reducir el tiempo de inactividad.
- Desde el diseño, desarrollo, hasta la producción, las placas base de DFI siguen el principio de producción 100% propia, garantizando la calidad de fabricación y la confidencialidad de la información. Desarrollado sobre la base de estas placas e integrado en chasis duraderos, nuestros sistemas integrados también están garantizados por servicios llave en mano y asistencia post-venta oportuna.
- Soporte de ciclo de vida largo, sin riesgo ocurrido. Con el soporte del ciclo de vida del producto de hasta 15 años, DFI garantiza el rendimiento, la calidad y la reparación y sustitución en el futuro.
- EHL9A2-TC16-6425RE: Intel® Atom® x6425RE, LPDDR4 16GB en placa, eMMC 64GB, LVDS, DIO, TPM 2.0, -40 a 85°C
- Información de pedido
- EHL9A2-TC16-6425RE.0, -40 a 85°C
- EHL9A2-TC16-6414RE: Intel® Atom® x6414RE, LPDDR4 16GB en placa, eMMC 64GB, LVDS, DIO, -40 a 85°C
- EHL9A2-TC86-6212RE: Intel® Atom® x6212RE, LPDDR4 8GB en placa, eMMC 64GB, LVDS, DIO, -40 a 85°C
- EHL9A2-BC86-J6426: Intel® Atom® J6426, LPDDR4 8GB en placa, eMMC 64GB, LVDS, DIO, -5 a 65°C
- EHL9A2-BC86-N6211: Intel® Atom® N6211, LPDDR4 8GB en placa, eMMC 64GB, eDP, SDIO, -5 a 65°C
- EHL9A2-TC86-6425RE: Intel® Atom® x6425RE, LPDDR4 8GB en placa, eMMC 64GB, LVDS, DIO, TPM 2.00, -40 a 85°C
- Distribuidor de calor: Para Atom x6000 Series, Para Pentium & Celeron
- COM100-B Carrier Board Kit
- COM335 Carrier Board Kit
- Sistema
- Procesador: Intel Atom® serie x6000 y procesadores Intel® Celeron® y Pentium® serie N y J
- Memoria: LPDDR4X de hasta 16 GB; doble canal LPDDR4X 3733 MHz/4267 MHz en función del procesador; 8 GB/16 GB admitidos por proyecto; ECC en banda (IBECC) con soporte de chip de memoria normal en SKU de la serie ATOM x6000 seleccionadas; IBECC puede activarse o desactivarse en el menú de configuración de la BIOS
- BIOS: AMI SPI 256Mbit
Gráficos - Controlador: Gráficos Intel® HD
- Característica: OpenGL 5.0, DirectX 12, OpenCL 2.1; Descodificación HW: AVC/H.264, MPEG2, VC1, WMV9, JPEG/MJPEG, HEVC/H.265, VP8, VP9, MVC; Codificación HW: AVC/H.264, JPEG/MJPEG, HEVC/H.265, VP9, MVC
- Pantalla: 1 x DDI, 1 x LVDS/eDP; LVDS: un canal 24 bits, resolución hasta 1920x1200 @ 60Hz; eDP: resolución hasta 4096x2160 @ 60Hz; HDMI: resolución hasta 4096x2160 @ 30Hz; DP++: resolución hasta 4096x2160 @ 60Hz, 3840x2160 @60Hz
- Dual Displays: DDI + LVDS/eDP
- Interfaz: 4 x PCIe x1 (Gen 3), 1 x SD/SDIO (disponible bajo pedido), 1 x I2C, 1 x SMBus, 1 x LPC, 1 x Altavoz, 1 x SD 3.0, 1 x SPI, 2 x UART (TX/RX)
- Interfaz: Audio HD
- Controlador: 1 x Intel® I225-IT / I225-LM (10/100/1000Mbps/2,5Gbps)
- USB: 2 x USB 3.1, 8 x USB 2.0
- SATA: 2 x SATA 3.0 (hasta 6Gb/s).0 (hasta 6Gb/s)
- eMMC: 1 x 8GB/16GB/32GB/64GB/128GB eMMC 5.1 (disponible bajo pedido)
- DIO: 1 x 8-bit DIO
- Salida e intervalo: Reinicio del sistema, programable por software de 1 a 255 segundos
- TPM: dTPM o fTPM (opcional)
- Alimentación
- Tipo: 4.75V~20V, 5VSB, VCC_RTC (modo ATX); 4,75V~20V, VCC_RTC (modo AT)
- Consumo: TBD
- Soporte SO
- Windows: Windows 10 IoT Enterprise 64 bits
- Linux
Entorno - Temperatura: En funcionamiento: -5 a 65°C, -40 a 85°C; Almacenamiento: -40 a 85°C
- Humedad: En funcionamiento: 5 a 90% HR; Almacenamiento: 5 a 90% HR
- MTBF: TBD
- Mecanismo
- Dimensiones: COM Express® Mini 84mm (3.3") x 55mm (2.16")
- Cumplimiento: PICMG COM Express® R3.0, Tipo 10
- Normas y certificaciones
- Certificaciones: CE, FCC, UKCA, RoHS
Lista de Embalaje - Disipador (Para Pentium y Celeron) A71-008170-010G
- Enfriador (Para Atom x6000 Series) A71-108143-000G
- País de Origen
- Taiwán
---
