Computer-on-module Qseven® EHL701
Intel® Celeron®Intel® PentiumIntel® Atom

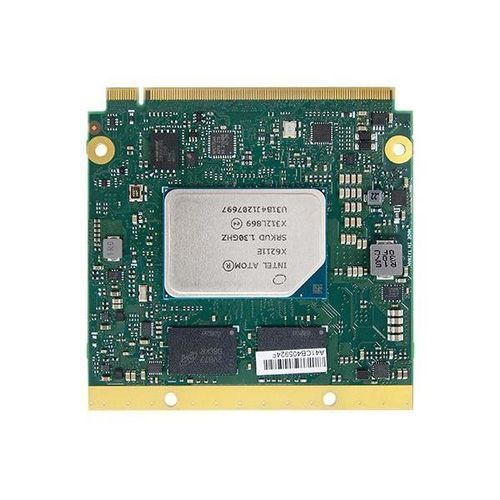

Computer-on-module Qseven® - EHL701 - DFI - Intel® Celeron® / Intel® Pentium / Intel® Atom
Computer-on-module Qseven® - EHL701 - DFI - Intel® Celeron® / Intel® Pentium / Intel® Atom
Computer-on-module Qseven® - EHL701 - DFI - Intel® Celeron® / Intel® Pentium / Intel® Atom - imagen - 2
Computer-on-module Qseven® - EHL701 - DFI - Intel® Celeron® / Intel® Pentium / Intel® Atom - imagen - 3
Añadir a mis favoritos
Añadir al comparador
Más información en la página web de DFI

Características

Configuración
Qseven®
Procesador
Intel® Atom, Intel® Celeron®, Intel® Pentium
Puertos
HDMI, de LVDS, eDP, DVI, USB 2.0, USB 3.1, I2C, SATA III, SPI, UART, LPDDR4
Sistema operativo
Linux, Windows 10 IoT Enterprise
Almacenamiento de datos
eMMC 128GB
Otras características
embarcado
Aplicaciones
industrial
Tamaño de la memoria

4 GB, 8 GB, 16 GB

Descripción

El EHL701 es un módulo Qseven (System-on-Module) de DFI para aplicaciones integradas e industriales, compatible con procesadores Intel® Atom® x6000 y series Intel® N/J en un formato Qseven compacto de 70 × 70 mm.

Características clave
  • Factor de forma: Qseven — 70 mm × 70 mm.
  • Compatibilidad de procesadores: Intel® Atom® x6000; Intel® Pentium® N / J; Intel® Celeron® N / J.
  • Memoria: 4 / 8 / 16 GB LPDDR4 soldada, doble canal LPDDR4 3200 MHz.
  • BIOS: AMI SPI 256 Mbit (soporte de arranque UEFI).
  • Opciones de temperatura de funcionamiento: variantes comerciales y de amplio rango (p.ej. 0–60 °C; -40–85 °C; -5–65 °C).


Pantalla y gráficos
  • Gráficos: Intel® HD Graphics Gen9LP (OpenGL 5.0, DirectX 12, OpenCL 2.1).
  • Codec por hardware: decodificación/ codificación HW para AVC/H.264, HEVC/H.265, VP8/VP9, MPEG2, JPEG/MJPEG, VC1/WMV9, MVC.
  • Salidas: 1 × DDI (HDMI / DVI / DP++), 1 × eDP / LVDS. HDMI hasta 3840×2160@30Hz; DP++ hasta 4096×2160@60Hz; eDP hasta 3840×2160@60Hz.
  • Doble pantalla: eDP/LVDS + DDI.


Expansión y E/S
  • PCIe / expansión: 4 × PCIe x1 (Gen2); SDIO; LPC; I2C; SMBus; SPI; UART (TX/RX).
  • USB / almacenamiento: configuración USB — 1 × USB 3.1 + 8 × USB 2.0 o 2 × USB 3.1 + 6 × USB 2.0. SATA: 2 × SATA 3.0 (6 Gb/s). eMMC: hasta 128 GB (eMMC 5.1, BGA-153, 8–128G).
  • Ethernet / IO: 1 × Intel I211 Gigabit Ethernet; 1 × GPIO de 4 bits; interfaz HD Audio; watchdog programable (1–255 s).


Seguridad, alimentación y compatibilidad de OS
  • Seguridad: dTPM o fTPM opcional.
  • Alimentación: entradas 5V, 5VSB, VCC_RTC. Consumo ejemplo: Típ. (x6212RE) 12V @ 0,98A (11,76 W); Máx 12V @ 1,45A (17,4 W).
  • Sistemas operativos: Windows 10 IoT Enterprise 64-bit; Linux (controlador gráfico Intel disponible).


Normas, pedidos y origen
  • Certificaciones: CE, FCC Class B, RoHS, UKCA.
  • Ejemplos de pedido: EHL701-TC83-6211E (Núm. de pieza 770-EHL7011-000G) — Intel Atom® x6211E, 8GB LPDDR4, LVDS, 1×USB 3.1, 8×USB 2.0, 32GB eMMC, -40–85 °C. EHL701-TC80-6211E (Núm. de pieza 770-EHL7011-100G) — Intel Atom® x6211E, 8GB LPDDR4, LVDS, 1×USB 3.1, 8×USB 2.0, -40–85 °C.
  • Embalaje: números de placa 770-EHL7011-000G / 770-EHL7011-100G; refrigerador A71-112000-030G.
  • País de origen: Taiwán. Datos de MTBF y humedad disponibles en la documentación técnica.
