Computer-on-module Qualcomm® QRB5165 QRB812

HDMIDisplayPortMini PCIe

Resumen

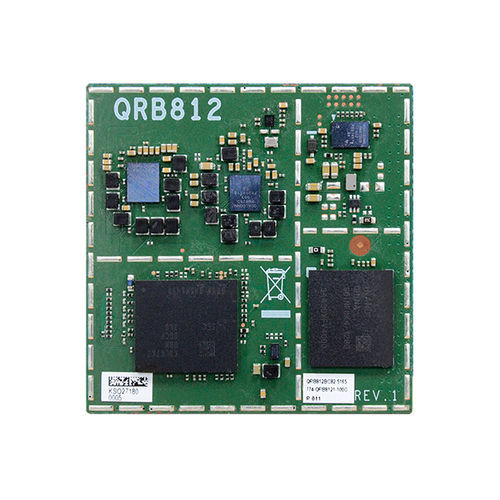

El QRB812 es un módulo System-on-Module de estándar abierto (OSM 1.1) de DFI, basado en el SoC Qualcomm QRB5165. Está concebido para aplicaciones industriales y embebidas compactas como AMR, robótica y drones, que requieren soporte multi-cámara, doble pantalla y múltiples interfaces de expansión de alta velocidad.

Especificaciones técnicas

• Procesador: Qualcomm QRB5165 — clúster Kryo: cuatro núcleos Kryo Gold de alto rendimiento y cuatro Kryo Silver de bajo consumo. Tres núcleos Kryo Gold con 256 KB L2 por núcleo (Fmax 2.419 GHz); un núcleo Kryo Gold prime con 512 KB L2 (Fmax 2.842 GHz); cuatro Kryo Silver con 128 KB L2 por núcleo (Fmax 1.805 GHz).
• Memoria: PoP LPDDR5, 8GB soldados.
• Gráficos: GPU Adreno 650; soporta OpenGL ES 3.2, Vulkan 1.1, DirectX12 FL 12_1, OpenCL 2.0.
• Pantalla: 1 × MIPI-DSI 4-lane (a HDMI en placa portadora); 1 × DP 1.4 vía USB Type-C en placa portadora.
• Almacenamiento: 128GB UFS 3.1.
• E/S e interfaces: 2 × PCIe x2 (Gen3); 1 × PCIe x1 (Gen3); 2 × I2C; 2 × SPI; 4 × PWM; 2 × UART (TX/RX/RTS/CTS); 2 × UART (TX/RX); 1 × UART (consola); 1 × SDIO 4-bit; 6 × MIPI-CSI 4-lane; 2 × USB 3.1 Gen2 (USB0 para descarga o USB Type-C); 16 × GPIO.
• Seguridad: Qualcomm® Trusted Execution Environment (TEE) v5.
• Alimentación: Entrada: 5 V DC; Consumo: TBD.
• Soporte OS: Linux — Ubuntu.

Mecánica & Entorno

• Dimensiones: 45 mm × 45 mm (1,77" × 1,77"); cumplimiento OSM 1.1 (algunos pines pueden diferir — ver manual de usuario).
• Temperatura de funcionamiento: -5°C ~ 65°C.
• Temperatura de almacenamiento: -40°C ~ 85°C.
• Humedad: funcionamiento/almacenamiento: 10% ~ 90% HR.
• MTBF: TBD.

Certificaciones & Embalaje

• Normas: CE, FCC, RoHS.
• Contenido del paquete: 1 × módulo QRB812.
• País de origen: Taiwán.

Aplicaciones & Pedido

• Aplicaciones previstas: automatización, AMR, robótica, drones y otros sistemas embebidos compactos.
• Ejemplo de pedido: Modelo: QRB812BC82-5165 — Qualcomm QRB5165, 8GB, 128GB UFS 3.1, MIPI-DSI + USB-C DP, 5VDC, -5°C~65°C. Para números de pieza y variantes, contactar con DFI.
