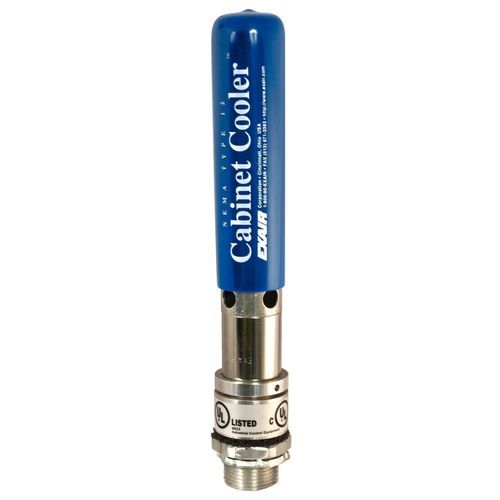

Climatizador para armario eléctrico para montaje lateral 4350

compactoindustrialresistente al polvo

Resumen
Los sistemas NEMA 12 (IP54) Cabinet Cooler de EXAIR proporcionan refrigeración resistente a polvo y aceite para armarios electrónicos industriales donde no hay líquidos ni corrosivos. Las unidades con control por termostato (ajuste de fábrica 95°F / 35°C) reducen el consumo de aire comprimido activando el enfriador sólo cuando la temperatura interna se aproxima al ajuste. El sistema compacto se instala en minutos a través de una perforación estándar y mantiene la clasificación NEMA del recinto. Todas las unidades están listadas por UL y cumplen CE. La refrigeración se genera mediante un tubo vórtice sin piezas móviles.

Aplicaciones

• Controladores programables (PLC) y paneles de control
• Centros de control de motores y paneles de relés
• Armarios NC/CNC y carcasas de láser
• Armarios de ordenadores e instrumentos electrónicos
• Carcasas de cámaras CCTV
• Centros de control modulares y armarios de línea

Ventajas

• Bajo coste de adquisición y operación
• Diseño compacto, instalación rápida
• Rango de refrigeración 275–5.600 Btu/h (80–1.641 W) según modelo
• Mantiene la integridad NEMA 12 (IP54): protección contra polvo y suciedad
• Sin piezas móviles — mantenimiento mínimo
• Sin CFC; funcionamiento silencioso con silenciador opcional
• Elimina ventiladores y filtros internos para manejo de aire del recinto

Características estándar
Los sistemas con termostato incluyen: Cabinet Cooler (basado en tubo vórtice), válvula solenoide, termostato ajustable (ajuste de fábrica 95°F / 35°C), filtro/separador con drenaje automático de 5 micrones y kit de distribución de aire frío (tubería, clips, racores) para dirigir el aire hacia puntos calientes. Disponibles múltiples tensiones y configuraciones de control. Las unidades están listadas UL y cumplen CE.

Modelos (NEMA 12, control por termostato) — Modelo / Btu/h (W)
4304 / 275 (80)
4308 / 550 (162)
4315 / 1.000 (293)
4325 / 1.700 (498)
4330 / 2.000 (586)
4340 / 2.800 (821)
4350 / 3.400 (997)
4360 / 4.000 (1.171)
4370 / 4.800 (1.406)
4380 / 5.600 (1.641)

Resumen de rendimiento
Las capacidades publicadas se refieren a una presión de alimentación de 100 PSIG (6.9 BAR). La refrigeración típica produce aproximadamente una caída de 54°F (30°C) respecto a la temperatura del aire de suministro a 100 PSIG; la temperatura de entrada elevada o una presión inferior reducirán la capacidad. Los niveles de ruido varían según el modelo (aprox. 59–79 dBA; el silenciador opcional reduce el ruido en modelos más pequeños).

Filtración y distribución de aire frío
Incluye un filtro/separador con drenaje automático de 5 micrones para eliminar agua y suciedad. Si existe aceite en el suministro, se recomienda un filtro coalescente para eliminación de aceite. El kit de distribución contiene tubería, clips y racores para dirigir el aire frío a los componentes críticos.

Control electrónico de temperatura (ETC)
Las unidades ETC digitales opcionales ofrecen control preciso de la temperatura con visualización LED y realimentación por termopar; activan la electroválvula incluida cuando se supera el punto de consigna. Los ETC están disponibles para varias tensiones y cumplen RoHS/CE.

Resumen de modelos/opciones
Serie control por termostato: 4304–4380 (varias tensiones y opciones ETC). Serie operación continua: 4204–4280. Opciones adicionales: kits para alta temperatura, NHP, kits duales y de montaje lateral para aplicaciones especializadas.

Especificaciones técnicas

• Serie: sistemas Cabinet Cooler NEMA 12 (variante con control por termostato)
• Punto de ajuste del termostato (fábrica): 95°F (35°C)
• Capacidad de refrigeración: 275–5.600 Btu/h (80–1.641 W) según modelo
• Delta de refrigeración típico: ≈54°F (30°C) a 100 PSIG (6.9 BAR)
• Presión de referencia para capacidades publicadas: 100 PSIG (6.9 BAR)
• Filtro: separador automático 5 micrones incluido
• Alimentación/electroválvula: múltiples tensiones (120 VAC, 240 VAC, 24 VDC, etc.)
• Aprobaciones: UL Listed, conforme CE
• Montaje: se instala mediante perforación estándar (1-1/2 NPS); kits side-mount disponibles
• Materiales: construcción NEMA 12 resistente a la corrosión; opciones NEMA 4/4X e inoxidable en modelos seleccionados
• Mantenimiento: sin piezas móviles — basado en tubo vórtice
• Niveles de ruido: ≈59–79 dBA según modelo y opción de silencioso
• Incluye kit de distribución de aire frío (tubería, clips, racores)
• SKU típico mostrado: P4308; ID de producto ejemplo: 10558
