Climatizador para armario eléctrico para montaje lateral 4730

compactopara sala informáticapara sala de servidores

Resumen
Los sistemas NEMA 4 (IP66) Cabinet Cooler® ofrecen refrigeración estanca al polvo, resistente al aceite y a salpicaduras, adecuados para uso interior y exterior en entornos industriales. Los modelos de operación continua proporcionan refrigeración constante y purga positiva para armarios electrónicos mediante un tubo vórtice alimentado por aire comprimido. Cada sistema incluye un separador agua-suciedad y un kit de distribución de aire frío.

Funcionamiento
El aire comprimido entra en el Cabinet Cooler® con tubo vórtice y se divide en corrientes caliente y fría. El aire frío se dirige al interior del armario mediante el kit de distribución, mientras que el aire caliente se descarga a la atmósfera. El sistema mantiene una ligera presión positiva para evitar la entrada de aire ambiente contaminado.

Aplicaciones

• Controladores programables (PLC)
• Armarios de control de línea
• Centros de control de motores (MCC)
• Paneles de relés
• Sistemas NC/CNC
• Centros de control modulares
• Cámaras CCTV
• Armarios de ordenadores
• Carcasas de láser
• Balanzas electrónicas

Ventajas

• Bajo coste de instalación y mantenimiento mínimo
• Diseño compacto sin piezas móviles
• Capacidades de refrigeración de 275 a 5.600 Btu/h (80–1.641 W)
• Funcionamiento silencioso con silenciador opcional
• Instalación rápida mediante una perforación o entrada eléctrica estándar
• Mantiene la integridad NEMA 4 (IP66) con válvula de alivio de baja presión
• Sin CFCs; refrigeración sin agentes frigoríficos
• Estabiliza temperatura y humedad internas; reduce el riesgo de condensación
• Elimina ventiladores y filtros internos
• Proporciona protección para lavados (washdown)

Modelos / Capacidades (Serie operación continua 4704–4780)
Modelo — Btu/h (Watts)
4704 — 275 (80)
4708 — 550 (162)
4715 — 1.000 (293)
4725 — 1.700 (498)
4730 — 2.000 (586)
4740 — 2.800 (821)
4750 — 3.400 (997)
4760 — 4.000 (1.171)
4770 — 4.800 (1.406)
4780 — 5.600 (1.641)

Rendimiento (datos seleccionados)
Modelo — Btu/h — Watts — Nivel sonoro (dBA)
4704 — 275 — 80 — 59*
4708 — 550 — 162 — 67*
4715 — 1.000 — 293 — 73
4725 — 1.700 — 498 — 80
4730 — 2.000 — 586 — 80
4740 — 2.800 — 821 — 82
4750 — 3.400 — 997 — 84
4760 — 4.000 — 1.171 — 84
4770 — 4.800 — 1.406 — 84
4780 — 5.600 — 1.641 — 85
*Con silenciador frío opcional instalado. Capacidad medida a 100 PSIG (6,9 BAR).

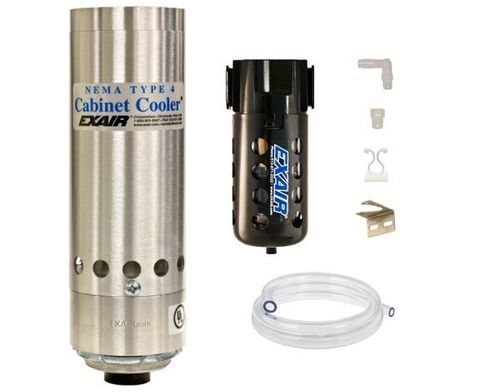

Componentes incluidos y variantes

• Sistemas de operación continua (4704–4780): enfriador, separador agua-suciedad y kit de distribución de aire frío.
• Sistemas con control por termostato (4804–4880): incluyen enfriador, electroválvula y termostato (ajustado en fábrica a 95°F / 35°C).
• Actualización ETC: control electrónico de temperatura con pantalla LED; disponible como opción o instalación en fábrica.
• Modelos de alta temperatura: para ambientes de 125°F–200°F (52°C–93°C).
• Modelos NHP (Non-Hazardous Purge): purga positiva continua para entornos muy polvorientos.
• Sistemas dobles: unidades combinadas para mayor capacidad (modelos ##50–##80).

Filtración, distribución y otros detalles

• Filtro estándar: separador automático agua y suciedad de 5 micrones para evitar la entrada de condensado y partículas al armario.
• Kit de distribución de aire frío: tubos, clips adhesivos y accesorios para dirigir el flujo hacia puntos calientes.
• Humedad: con el armario sellado, el sistema estabiliza la humedad relativa alrededor de ~45 % y evita la condensación interna.
• Caída de temperatura: aprox. 54°F (30°C) desde el aire de alimentación a 100 PSIG; el aire frío del vortex suele estar ~16°F (-9°C) por debajo del aire comprimido ambiente.
• Materiales: construcción en aluminio con tubo vortex en acero inoxidable 303.
• Montaje: instala a través de un orificio perforado o entrada eléctrica estándar (1-1/2 NPS); disponibles kits de montaje lateral para mantener la clasificación NEMA.
• Certificaciones: UL Listed, conforme a CE; CSA según corresponda.

Especificaciones técnicas

• Nombre de la serie: NEMA 4 Cabinet Cooler® Systems
• Rango de refrigeración: 275–5.600 Btu/h (80–1.641 W)
• Modos de operación: Continuo, Termostato, ETC, Alta Temperatura, NHP, Doble
• Filtro: drenaje automático 5 micrones (estándar)
• Distribución de aire frío: kit incluido
• Montaje: entrada eléctrica estándar (1-1/2 NPS) o orificio perforado; opciones de montaje lateral
• Materiales: cuerpo de aluminio; tubo vortex 303 inox
• Caída de temperatura: ~54°F (30°C) a 100 PSIG
• Niveles sonoros: según modelo (~59–85 dBA)
• Presión nominal para capacidad: 100 PSIG (6,9 BAR)
• Aplicaciones típicas: refrigeración de armarios y paneles para electrónica de control (PLC, MCC, CNC, CCTV, etc.)
