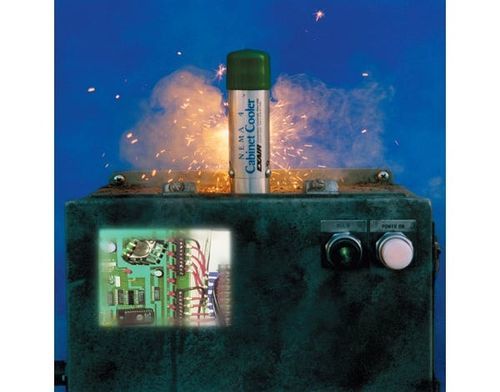

Climatizador para armario eléctrico para montaje lateral NHP4840

compactoindustrialresistente al polvo

Resumen
Los sistemas de Purga No Peligrosa (NHP) NEMA 4 Cabinet Cooler® generan una ligera presión positiva en el interior de los armarios eléctricos para evitar la entrada de contaminantes por pequeñas aberturas. Las unidades con control por termostato activan la refrigeración solo cuando la temperatura interna se acerca al punto de ajuste (fábrica 95°F / 35°C), reduciendo el consumo de aire comprimido. Los Cabinet Cooler utilizan un tubo vortex para producir aire frío a partir de aire comprimido sin piezas móviles y se montan rápidamente en un orificio eléctrico estándar. Los modelos NEMA 4 (IP66) son herméticos al polvo, resistentes al aceite y a salpicaduras para uso interior/exterior.

Aplicaciones

• Controladores programables
• Armarios de control de línea
• Centros de control de motores
• Paneles de relés
• Sistemas NC/CNC
• Centros de control modulares
• Cámaras CCTV
• Armarios de servidores
• Carcasas de láser
• Balanzas electrónicas

Ventajas

• Bajo coste inicial e instalación sencilla
• Compacto, se monta en un orificio eléctrico estándar
• Capacidades de refrigeración de 275 a 5.600 Btu/h (80 a 1.641 W)
• Control por termostato que reduce el consumo de aire
• Funcionamiento silencioso — sin partes rotativas
• Mantiene la integridad NEMA 4 (IP66) del armario
• Estabiliza la temperatura y humedad internas
• Sin CFC; sin piezas móviles — mantenimiento mínimo
• Evita disparos intempestivos y fallos por calor
• Elimina la necesidad de climatización del local, ventiladores y filtros
• Proporciona protección en lavados (washdown)

Modelos (NEMA 4 Purga No Peligrosa, Control por Termostato — 120V)
Modelo — Btu/h (Watts)
NHP4804 — 275 (80)
NHP4808 — 550 (162)
NHP4815 — 1.000 (293)
NHP4825 — 1.700 (498)
NHP4830 — 2.000 (586)
NHP4840 — 2.800 (821)
NHP4850 — 3.400 (997)
NHP4860 — 4.000 (1.171)
NHP4870 — 4.800 (1.406)
NHP4880 — 5.600 (1.641)

Modelos (NEMA 4 Purga No Peligrosa, Control por Termostato — 240V)
Modelo — Btu/h (Watts)
NHP4804-240 — 275 (80)
NHP4808-240 — 550 (162)
NHP4815-240 — 1.000 (293)
NHP4825-240 — 1.700 (498)
NHP4830-240 — 2.000 (586)
NHP4840-240 — 2.800 (821)
NHP4850-240 — 3.400 (997)
NHP4860-240 — 4.000 (1.171)
NHP4870-240 — 4.800 (1.406)
NHP4880-240 — 5.600 (1.641)

Rendimiento (seleccionado)
Rendimiento seleccionado (suministro 100 PSIG / 6,9 BAR):
Modelo — Btu/h — Watts — Nivel sonoro (dBA)
NHP4804 / NHP4804-240 — 275 — 80 — 59*
NHP4808 / NHP4808-240 — 550 — 162 — 67*
NHP4815 / NHP4815-240 — 1.000 — 293 — 73
NHP4825 / NHP4825-240 — 1.700 — 498 — 80
NHP4830 / NHP4830-240 — 2.000 — 586 — 80
NHP4840 / NHP4840-240 — 2.800 — 821 — 82
NHP4850 / NHP4850-240 — 3.400 — 997 — 84
NHP4860 / NHP4860-240 — 4.000 — 1.171 — 84
NHP4870 / NHP4870-240 — 4.800 — 1.406 — 84
NHP4880 / NHP4880-240 — 5.600 — 1.641 — 85
*Con silenciador frío opcional.

Accesorios
Los kits de montaje lateral permiten la instalación en el lateral de un armario cuando el espacio superior es limitado. Los kits NEMA 4 y 4X mantienen la clasificación del armario y se montan en un orificio estándar 1-1/2 NPS. Los kits para NEMA 12 son de aluminio; los kits NEMA 4 y 4X son acero inoxidable tipo 303 o 316.

Cómo funciona
El aire comprimido alimenta un tubo vortex dentro del Cabinet Cooler, separándose en corrientes caliente y fría. El aire frío se dirige al interior del armario mediante un kit de distribución; el aire caliente se atenúa y se evacua. El sistema mantiene una ligera presión positiva para evitar la entrada de aire exterior en el panel de control.

Otras informaciones del producto
Los sistemas con termostato incluyen el enfriador, la válvula solenoide, el termostato (ajustado de fábrica a 95°F / 35°C, ajustable), el separador-filtrado y el kit de distribución de aire frío. Los sistemas de funcionamiento continuo incluyen el enfriador, un separador-filtrado y el kit de distribución. Unidades de Control Electrónico de Temperatura (ETC) están disponibles para un control digital preciso y visualización de la temperatura interna. Los sistemas incluyen un filtro automático de agua y suciedad de 5 micras; se recomienda filtro coalescente si hay aceite en el suministro de aire comprimido.

Especificaciones técnicas

• Serie: NHP (Purgado No Peligroso) — Clasificación NEMA 4 (IP66)
• Capacidades de refrigeración: 275 a 5.600 Btu/h (80 a 1.641 W)
• Termostato: ajustado de fábrica a 95°F (35°C), ajustable
• Caída de temperatura típica: ~54°F (30°C) por debajo del aire de suministro a 100 PSIG (6,9 BAR)
• Niveles sonoros: aproximadamente 59–85 dBA según modelo y opciones
• Construcción: cuerpo en aluminio con tubo vortex en acero inoxidable
• Filtración: filtro automático de agua y suciedad 5 micras incluido; filtro coalescente recomendado si hay aceite
• Controles: válvulas solenoide en múltiples tensiones; controles digitales ETC disponibles
• Montaje: se instala en un orificio eléctrico estándar; kits de montaje lateral disponibles
• Sin partes móviles (tubo vortex) — mantenimiento mínimo
• Certificaciones: UL Listed y conforme CE
• Proporciona purga positiva continua para prevenir la entrada de contaminantes
