Climatizador para armario eléctrico vertical 4730SS

para montaje lateralcompactoindustrial

Descripción general
Los sistemas Cabinet Cooler® refrigeran y purgan armarios de control electrónicos mediante aire comprimido y un tubo vórtex; el tubo vórtex genera aire frío sin piezas móviles. Las unidades NEMA 4X (IP66) son estancas al polvo y al aceite, resistentes a salpicaduras y a la corrosión para uso interior y exterior. Los modelos NEMA 4X incluyen una válvula de alivio de baja presión en el tubo vórtex y en el escape del armario que se cierra cuando el enfriador no funciona para mantener la integridad de la carcasa. Los sistemas de funcionamiento continuo incluyen el Cabinet Cooler, un kit de distribución de aire frío y un filtro automático de 5 µm. Las unidades están listadas por UL y cumplen CE.

Aplicaciones

• Controladores programables
• Armarios de control de línea
• Centros de control de motores
• Paneles de relés
• Sistemas NC/CNC
• Centros de control modulares
• Cámaras CCTV
• Armarios informáticos
• Carcasas de láser
• Balanzas electrónicas

Características clave

• Construcción en acero inoxidable resistente a la corrosión para entornos agresivos o lavado
• Diseño compacto; se monta en un KO eléctrico estándar
• Capacidades de refrigeración de 275 Btu/h (80 W) a 5.600 Btu/h (1.641 W)
• Sin piezas móviles — menor mantenimiento
• Silenciador frío opcional para reducir el nivel de ruido
• Opciones de termostato/solenoide o control electrónico ETC™ para uso controlado del aire comprimido
• Mantiene la integridad de la carcasa NEMA 4X mientras purga
• Incluye filtro automático de 5 µm; se recomienda filtro coalescente si hay aceite en el aire comprimido

Modelos - NEMA 4X (IP66) Cabinet Cooler Systems - Acero inoxidable Tipo 303, funcionamiento continuo
4704SS | 275 Btu/h (80 W)
4708SS | 550 Btu/h (162 W)
4715SS | 1.000 Btu/h (293 W)
4725SS | 1.700 Btu/h (498 W)
4730SS | 2.000 Btu/h (586 W)
4740SS | 2.800 Btu/h (821 W)
4750SS | 3.400 Btu/h (997 W)
4760SS | 4.000 Btu/h (1.171 W)
4770SS | 4.800 Btu/h (1.406 W)
4780SS | 5.600 Btu/h (1.641 W)

Modelos - NEMA 4X (IP66) Cabinet Cooler Systems - Acero inoxidable Tipo 316, funcionamiento continuo
4704SS-316 | 275 Btu/h (80 W)
4708SS-316 | 550 Btu/h (162 W)
4715SS-316 | 1.000 Btu/h (293 W)
4725SS-316 | 1.700 Btu/h (498 W)
4730SS-316 | 2.000 Btu/h (586 W)
4740SS-316 | 2.800 Btu/h (821 W)
4750SS-316 | 3.400 Btu/h (997 W)
4760SS-316 | 4.000 Btu/h (1.171 W)
4770SS-316 | 4.800 Btu/h (1.406 W)
4780SS-316 | 5.600 Btu/h (1.641 W)

Rendimiento (NEMA 4X Tipo 303/316 Acero inoxidable, funcionamiento continuo)
4704SS, 4704SS-316 | 275 Btu/h | 80 W | 59 dBA*
4708SS, 4708SS-316 | 550 Btu/h | 162 W | 67 dBA*
4715SS, 4715SS-316 | 1.000 Btu/h | 293 W | 73 dBA
4725SS, 4725SS-316 | 1.700 Btu/h | 498 W | 80 dBA
4730SS, 4730SS-316 | 2.000 Btu/h | 586 W | 80 dBA
4740SS, 4740SS-316 | 2.800 Btu/h | 821 W | 82 dBA
4750SS, 4750SS-316 | 3.400 Btu/h | 997 W | 84 dBA
4760SS, 4760SS-316 | 4.000 Btu/h | 1.171 W | 84 dBA
4770SS, 4770SS-316 | 4.800 Btu/h | 1.406 W | 84 dBA
4780SS, 4780SS-316 | 5.600 Btu/h | 1.641 W | 85 dBA
*Con silenciador frío opcional. Capacidad de refrigeración medida a 100 PSIG (6.9 BAR).

Otras informaciones técnicas

• Funcionamiento: El aire comprimido entra al tubo vórtex del Cabinet Cooler® y se separa en corrientes calientes y frías. El aire caliente se expulsa por el escape (muffled) y el aire frío se introduce en el armario mediante el kit de distribución, purgando el armario sin permitir la entrada de aire exterior.
• Filtración: Los sistemas incluyen un filtro automático de 5 µm con purga de agua y suciedad. Si hay aceite en el aire comprimido, se recomienda añadir un filtro coalescente.
• Kit de distribución de aire frío: Tubo flexible de vinilo, conectores y clips autoadhesivos para dirigir el aire frío a puntos calientes o para circulación interna.
• Humedad: En funcionamiento continuo, la humedad relativa en el interior de una carcasa sellada se estabiliza alrededor del 45% sin condensación.
• Temperatura de entrada y rendimiento: Aproximadamente 54°F (30°C) de descenso respecto a la temperatura de suministro a 100 PSIG (6.9 BAR). Temperatura de entrada elevada o baja presión reducen la capacidad de refrigeración.
• Montaje: Se monta mediante un orificio perforado o KO eléctrico estándar. Las unidades NEMA 4 y 4X deben montarse en vertical; hay kits de montaje lateral para instalaciones con espacio limitado, manteniendo la clasificación NEMA.
• Controles: Opciones con termostato y solenoide (termóstato ajustado de fábrica a 95°F / 35°C) u Electronic Temperature Control (ETC™) para control preciso y ajuste del punto de consigna.

Especificaciones técnicas

• Clasificación NEMA: NEMA 4X (IP66) — estanco al polvo, estanco al aceite, resistente a salpicaduras, resistente a la corrosión, servicio interior/exterior.
• Materiales: Opciones en acero inoxidable Tipo 303 y Tipo 316.
• Capacidades de refrigeración: 275 Btu/h (80 W) a 5.600 Btu/h (1.641 W) según modelo.
• Fuente de aire frío: Tubo vórtex (sin piezas móviles).
• Diferencial típico: hasta ~16°F (~9°C) producido por el tubo vórtex; caída típica ~54°F (30°C) a 100 PSIG de suministro.

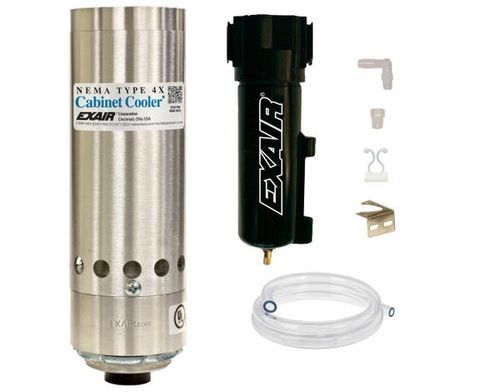

• Incluye (sistemas continuos): Cabinet Cooler®, kit de distribución de aire frío y filtro automático de 5 µm.
• Certificaciones: UL Listed y conformidad CE.
• Ejemplo de SKU mostrado: P4708SS (configurable con opciones como BTU/hr, actualización solenoide/ETC, tensión, material, alta temperatura o NHP, capacidad vortex, entrada de aire y filtro).
