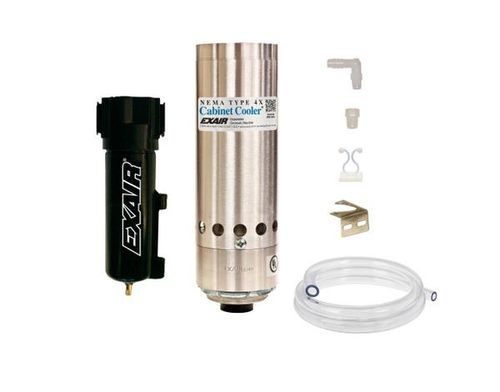

Climatizador para armario eléctrico para montaje lateral HT4730

compactoindustrialresistente a la corrosión

Descripción Los sistemas Cabinet Cooler® EXAIR serie HT47 proporcionan refrigeración y purga NEMA 4 (IP66) para envolventes eléctricas en ambientes de alta temperatura (125°F a 200°F / 52°C a 93°C). Disponibles en varias capacidades, los sistemas HT47 emplean un tubo vortex para generar aire frío a partir de aire comprimido sin partes móviles. Los sistemas de funcionamiento continuo incluyen el Cabinet Cooler, un kit de distribución de aire frío y un filtro automático de 5 micrones; incorporan una válvula de alivio de baja presión para proteger el tubo vortex y el escape y mantener la integridad NEMA 4 cuando están inactivos.

Aplicaciones

• Controladores programables
• Armarios de control de línea
• Centros de control de motores
• Paneles de relés
• Sistemas NC/CNC
• Centros de control modulares
• Cámaras CCTV
• Armarios de ordenadores
• Refrigeración de carcasas de láser
• Básculas electrónicas

Ventajas

• Bajo coste de instalación y tamaño compacto
• Capacidades de refrigeración hasta 5,600 Btu/hr (1,641 Watts)
• Funcionamiento silencioso (73–85 dBA según modelo)
• Instalación rápida mediante prensaestopas eléctrico estándar
• Mantiene la integridad del envolvente NEMA 4 (IP66)
• Estabiliza temperatura y humedad internas
• Sin CFC ni partes móviles — libre de mantenimiento
• Reduce disparos intempestivos y daños por calor
• Elimina la necesidad de ventiladores/filtros de sala y reduce la contaminación

Modelos (NEMA 4 alta temperatura, funcionamiento continuo)
HT4715 | 1,000 Btu/hr (293 Watts)
HT4725 | 1,700 Btu/hr (498 Watts)
HT4730 | 2,000 Btu/hr (586 Watts)
HT4740 | 2,800 Btu/hr (821 Watts)
HT4750 | 3,400 Btu/hr (997 Watts)
HT4760 | 4,000 Btu/hr (1,171 Watts)
HT4770 | 4,800 Btu/hr (1,406 Watts)
HT4780 | 5,600 Btu/hr (1,641 Watts)

Rendimiento (capacidad de refrigeración a 100 PSIG / 6,9 BAR de presión de suministro)
HT4715 | 1,000 Btu/hr | 293 Watts | 73 dBA
HT4725 | 1,700 Btu/hr | 498 Watts | 80 dBA
HT4730 | 2,000 Btu/hr | 586 Watts | 80 dBA
HT4740 | 2,800 Btu/hr | 821 Watts | 82 dBA
HT4750 | 3,400 Btu/hr | 997 Watts | 84 dBA
HT4760 | 4,000 Btu/hr | 1,171 Watts | 84 dBA
HT4770 | 4,800 Btu/hr | 1,406 Watts | 84 dBA
HT4780 | 5,600 Btu/hr | 1,641 Watts | 85 dBA

Filtración Los sistemas incluyen un filtro automático de 5 micrones con drenaje para proteger la electrónica del agua y la suciedad en la línea de aire comprimido. Si hay presencia de aceite en el suministro, se recomienda un filtro coalescente para eliminación de aceite.

Kit de distribución de aire frío El kit incluye tubos flexibles, conectores y clips adhesivos para dirigir el aire frío dentro del armario o hacia puntos calientes específicos.

Temperatura de entrada de aire y caída de temperatura La caída típica de temperatura es de 54°F (30°C) respecto a la temperatura del aire de suministro a 100 PSIG (6,9 BAR). Temperaturas de entrada elevadas o presión reducida disminuyen la capacidad de refrigeración.

Montaje El Cabinet Cooler se monta mediante un orificio perforado o una prensaestopas eléctrica estándar. Los sistemas NEMA 4 y 4X pueden montarse en la parte superior o lateral con un Kit de montaje lateral manteniendo la clasificación del envolvente.

Válvula solenoide, termostato y ETC (Control electrónico de temperatura) Los sistemas continuos incluyen cooler, kit de distribución y filtro. Las versiones con termostato añaden una válvula solenoide y termostato para limitar el uso de aire comprimido; están aprobadas UL/CSA y disponibles en múltiples tensiones. El controlador digital ETC ofrece control preciso, visualización interna y activa la válvula solenoide cuando se excede el punto de consigna (se vende en sistemas o por separado).

¿Qué es un sistema EXAIR Cabinet Cooler®? Los Cabinet Coolers EXAIR convierten el aire comprimido en aire limpio y frío mediante un tubo vortex sin piezas móviles, proporcionando refrigeración y purga fiables y sin mantenimiento para envolventes eléctricas.

Características / Especificaciones técnicas

• Rango de temperatura ambiente: 125°F a 200°F (52°C a 93°C)
• Capacidades de refrigeración: 1,000 a 5,600 Btu/hr (293 a 1,641 Watts)
• Clasificación NEMA: NEMA 4 (IP66) hermético al polvo, resistente al aceite, resistente a salpicaduras, apto interior/exterior
• Capacidad especificada a 100 PSIG (6,9 BAR)
• Caída típica de temperatura: 54°F (30°C) desde la alimentación a 100 PSIG
• Niveles de sonido por modelo: 73–85 dBA
• Incluye filtro automático de 5 micrones (los sistemas incluyen filtro y kit de distribución)
• Kit de distribución: tubería, clips adhesivos y accesorios incluidos
• Construcción: cuerpo de aluminio con componentes del tubo vortex en acero inoxidable para sistemas NEMA 4
• Sin piezas móviles — libre de mantenimiento
• Montaje: se instala mediante prensaestopas eléctrico estándar; kits de montaje lateral disponibles
• Certificaciones: UL Listed y CE compliant
• Tipos disponibles: funcionamiento continuo (serie 4700), control por termostato (serie 4800), opciones ETC y variantes NHP
