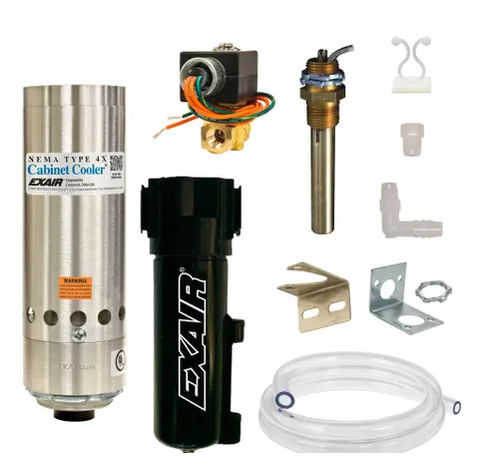

Climatizador para armario eléctrico para montaje lateral NHP4840SS

compactoindustrialresistente a la corrosión

Descripción general
El sistema NEMA 4X Non‑Hazardous Purge Cabinet Cooler® mantiene una ligera presión positiva en el interior de los armarios para impedir la entrada de suciedad y polvo por pequeñas aberturas. El control por termostato activa la refrigeración solo cuando la temperatura interna se aproxima al umbral (ajuste de fábrica 95°F / 35°C), reduciendo el consumo de aire comprimido. Los Cabinet Coolers EXAIR emplean un tubo vortex para generar aire frío a partir de aire comprimido sin piezas móviles y se instalan en minutos a través de una entrada eléctrica estándar. Las unidades NEMA 4X (IP66) son estancas al polvo y al aceite, resistentes a salpicaduras y a la corrosión, aptas para uso interior/exterior. Todas las unidades están certificadas UL y cumplen CE.

Aplicaciones

• Controladores programables (PLC) y gabinetes CNC
• Gabinetes de control de línea y centros de control de motores (MCC)
• Paneles de relés
• Centros de control modulares
• Carcasas para CCTV e instrumentación electrónica
• Carcasas de láser y armarios informáticos
• Básculas electrónicas y controles de proceso sensibles

Ventajas

• Bajo coste e instalación compacta mediante hueco eléctrico estándar
• Construcción en acero inoxidable resistente a la corrosión para entornos exigentes
• Control por termostato que minimiza el uso de aire comprimido
• Capacidades de refrigeración de 275 a 5.600 Btu/h (80–1.641 W)
• Funcionamiento silencioso; silenciador frío opcional
• Sin piezas móviles — mantenimiento mínimo
• Mantiene la integridad NEMA 4X (IP66) y proporciona purga positiva
• Elimina ventiladores y filtros; evita disparos indeseados y deriva de circuitos

Modelos - NEMA 4X (IP66) Non Hazardous Purge Cabinet Cooler Systems - Acero inoxidable Tipo 303 120V, Control por termostato
Model | Btu/hr (Watts)
NHP4804SS | 275 (80)
NHP4808SS | 550 (162)
NHP4815SS | 1,000 (293)
NHP4825SS | 1,700 (498)
NHP4830SS | 2,000 (586)
NHP4840SS | 2,800 (821)
NHP4850SS | 3,400 (997)
NHP4860SS | 4,000 (1,171)
NHP4870SS | 4,800 (1,406)
NHP4880SS | 5,600 (1,641)

Modelos - NEMA 4X (IP66) Non Hazardous Purge Cabinet Cooler Systems - Acero inoxidable Tipo 316 120V, Control por termostato
Model | Btu/hr (Watts)
NHP4804SS-316 | 275 (80)
NHP4808SS-316 | 550 (162)
NHP4815SS-316 | 1,000 (293)
NHP4825SS-316 | 1,700 (498)
NHP4830SS-316 | 2,000 (586)
NHP4840SS-316 | 2,800 (821)
NHP4850SS-316 | 3,400 (997)
NHP4860SS-316 | 4,000 (1,171)
NHP4870SS-316 | 4,800 (1,406)
NHP4880SS-316 | 5,600 (1,641)

Modelos - NEMA 4X (IP66) Non Hazardous Purge Cabinet Cooler Systems - Acero inoxidable Tipo 303 240V, Control por termostato
Model | Btu/hr (Watts)
NHP4804SS-240 | 275 (80)
NHP4808SS-240 | 550 (162)
NHP4815SS-240 | 1,000 (283)
NHP4825SS-240 | 1,700 (498)
NHP4830SS-240 | 2,000 (586)
NHP4840SS-240 | 2,800 (821)
NHP4850SS-240 | 3,400 (997)
NHP4860SS-240 | 4,000 (1,171)
NHP4870SS-240 | 4,800 (1,406)
NHP4880SS-240 | 5,600 (1,641)

Modelos - NEMA 4X (IP66) Non Hazardous Purge Cabinet Cooler Systems - Acero inoxidable Tipo 316 240V, Control por termostato
Model | Btu/hr (Watts)
NHP4804SS-316-240 | 275 (80)
NHP4808SS-316-240 | 550 (162)
NHP4815SS-316-240 | 1,000 (293)
NHP4825SS-316-240 | 1,700 (498)
NHP4830SS-316-240 | 2,000 (586)
NHP4840SS-316-240 | 2,800 (821)
NHP4850SS-316-240 | 3,400 (997)
NHP4860SS-316-240 | 4,000 (1,171)
NHP4870SS-316-240 | 4,800 (1,406)
NHP4880SS-316-240 | 5,600 (1,641)

Rendimiento (seleccionado - Tipo 303 / Tipo 316 con Control por Termostato)
Model | Btu/hr | Watts | Nivel sonoro dBA
NHP4804SS / NHP4804SS-240 | 275 | 80 | 59*
NHP4808SS / NHP4808SS-240 | 550 | 162 | 67*
NHP4815SS / NHP4815SS-240 | 1,000 | 293 | 73
NHP4825SS / NHP4825SS-240 | 1,700 | 498 | 80
NHP4830SS / NHP4830SS-240 | 2,000 | 586 | 80
NHP4840SS / NHP4840SS-240 | 2,800 | 821 | 82
NHP4850SS / NHP4850SS-240 | 3,400 | 997 | 84
NHP4860SS / NHP4860SS-240 | 4,000 | 1,171 | 84
NHP4870SS / NHP4870SS-240 | 4,800 | 1,406 | 84
NHP4880SS / NHP4880SS-240 | 5,600 | 1,641 | 85
*Con silencioso frío opcional instalado. Capacidad medida a 100 PSIG (6.9 BAR).

Cómo funciona
El aire comprimido alimenta el tubo vortex dentro del Cabinet Cooler y se divide en dos corrientes, una caliente y otra fría. El aire caliente se expulsa y atenúa a la atmósfera; el aire frío se descarga en el armario mediante el kit de distribución de aire frío. La ligera presión positiva interna evita la entrada de aire exterior y contaminantes en el panel de control.

Accesorios y opciones

• Kit de distribución de aire frío (tubos, clips, racores) para dirigir el aire hacia puntos calientes
• Kits de montaje lateral para instalaciones con espacio superior/lateral limitado (mantiene la clasificación NEMA)
• Control electrónico de temperatura (ETC) opcional para ajuste en tiempo real y visualización de la temperatura interna
• Silenciador frío opcional para reducción de ruido
• Separador/filtrado (5 µm con drenaje automático) incluido; se recomienda filtro coalescente si hay aceite en el aire comprimido

Especificaciones

• Marca: EXAIR
• Tipo: NEMA 4X (IP66) Non‑Hazardous Purge Cabinet Cooler® System
• Series/Modelos: Serie NHP (NHP48xxSS y variantes; acero inoxidable 303 / 316; 120VAC y 240VAC)
• Referencia ejemplo: PNHP4808SS
• Capacidad de refrigeración: 275 a 5.600 Btu/h (80 a 1.641 W) según modelo
• Materiales: Construcción en acero inoxidable Tipo 303 o Tipo 316
• Control: Termostato (ajuste fábrica 95°F / 35°C); ETC opcional
• Función: Refrigeración y ligera purga positiva para evitar la entrada de contaminantes
• Filtración: Separador 5 µm con drenaje automático incluido; filtro coalescente recomendado si hay aceite presente
• Montaje: Se instala a través de una entrada eléctrica estándar; kits lateral disponibles
• Aprobaciones: UL Listed y CE compliant
• Sin piezas móviles — mantenimiento mínimo
• Niveles sonoros típicos: 59–85 dBA según modelo (valores indicados arriba)
