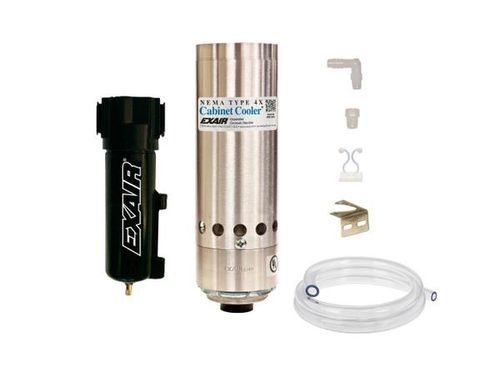

Climatizador para armario eléctrico para montaje lateral HT4730SS-316

compactoindustrialpara altas temperaturas

Descripción
Los sistemas NEMA 4X (IP66) Cabinet Cooler® de alta temperatura de EXAIR proporcionan refrigeración de armarios para temperaturas ambiente de 125°F a 200°F (52°C a 93°C). Construidos en acero inoxidable Tipo 303 o Tipo 316 para entornos alimentarios y corrosivos, estos sistemas de operación continua incluyen un Cabinet Cooler, un kit de distribución de aire frío y un filtro auto‑drenante de 5 micras. Todos los equipos cuentan con certificación UL y cumplen CE. El Cabinet Cooler utiliza un tubo vórtice para generar aire frío a partir de aire comprimido sin piezas móviles y se instala en minutos a través de un orificio eléctrico estándar. Se recomiendan los sistemas continuos NEMA 4X cuando se necesita refrigeración constante y purga positiva.

Aplicaciones

• Controladores programables
• Armarios de control de línea
• Centros de control de motores
• Paneles de relés
• Sistemas NC/CNC
• Centros de control modulares
• Cámaras CCTV
• Armarios informáticos
• Carcasas de láser
• Básculas electrónicas

Ventajas

• Bajo costo operativo
• Compacto y de fácil instalación
• Capacidades de enfriamiento hasta 5,600 Btu/h (1,641 W)
• Funcionamiento silencioso (dependiendo del modelo)
• Mantiene la integridad NEMA 4 (IP66)
• Estabiliza temperatura y humedad del armario
• Sin CFCs, sin piezas móviles — bajo mantenimiento
• Se monta en un orificio eléctrico estándar
• Evita disparos indeseados, daños por calor y deriva de circuitos
• Elimina ventiladores y filtros de aire de sala

Modelos (resumen)
NEMA 4X (IP66) Sistemas Cabinet Cooler de alta temperatura - Acero inoxidable Tipo 303
Model | Btu/hr. (Watts)
HT4715SS | 1,000 (293)
HT4725SS | 1,700 (498)
HT4730SS | 2,000 (586)
HT4740SS | 2,800 (821)
HT4750SS | 3,400 (997)
HT4760SS | 4,000 (1,171)
HT4770SS | 4,800 (1,406)
HT4780SS | 5,600 (1,641)

NEMA 4X (IP66) Sistemas Cabinet Cooler de alta temperatura - Acero inoxidable Tipo 316
Model | Btu/hr. (Watts)
HT4715SS-316 | 1,000 (293)
HT4725SS-316 | 1,700 (498)
HT4730SS-316 | 2,000 (586)
HT4740SS-316 | 2,800 (821)
HT4750SS-316 | 3,400 (997)
HT4760SS-316 | 4,000 (1,171)
HT4770SS-316 | 4,800 (1,406)
HT4780SS-316 | 5,600 (1,641)

Resumen de prestaciones
Las capacidades de refrigeración se valoran a 100 PSIG (6.9 BAR) de presión de suministro. Los niveles de ruido varían según el modelo (ej.: HT4715SS ≈ 73 dBA; HT4725SS ≈ 80 dBA; HT4780SS ≈ 85 dBA). Los sistemas continuos incluyen el enfriador, el separador de filtro y el kit de distribución de aire frío. Los sistemas con control por termostato incorporan termostato, válvula solenoide y, si se especifica, Control Electrónico de Temperatura (ETC™).

Accesorios y opciones
Kits de montaje lateral para instalaciones con espacio superior/lateral limitado; kit de distribución de aire frío (tubos, abrazaderas, racores); filtro auto‑drenante de 5 micras incluido; filtro coalescente opcional recomendado si hay presencia de aceite; válvulas solenoides y ETC™ disponibles como mejoras.

Cómo funciona
El aire comprimido entra al Cabinet Cooler equipado con un tubo vórtice y se separa en corrientes calientes y frías. El aire frío se descarga en el armario mediante el kit de distribución de aire frío; el aire caliente se expulsa. El sistema enfría y proporciona una ligera purga positiva para evitar la entrada de aire exterior.

Especificaciones técnicas

• Serie: NEMA 4X Cabinet Cooler® Systems (Alta Temperatura, operación continua)
• Brand: EXAIR
• Rango operativo ambiente: 125°F a 200°F (52°C a 93°C) para modelos de alta temperatura
• Materiales: Acero inoxidable Tipo 303 o Tipo 316 (construcción resistente a la corrosión NEMA 4X)
• Capacidades de enfriamiento: 1,000 a 5,600 Btu/h (293 a 1,641 W) según el modelo
• Capacidad valorada a 100 PSIG (6.9 BAR)
• Descenso típico de temperatura del aire frío: ≈54°F (30°C) por debajo del aire de suministro a 100 PSIG
• Niveles sonoros: dependientes del modelo (≈73–85 dBA)
• Filtración: filtro auto‑drenante 5 micras incluido; se recomienda filtro coalescente si hay aceite
• Opciones de control: operación continua o control por termostato (ETC™ disponible)
• Ajuste típico de termostato (sistemas termostáticos): 95°F (35°C)
• Montaje: se instala mediante perno pasante estándar; kits de montaje lateral disponibles (mantienen la clasificación NEMA)
• Normas: UL Listed y conforme CE
• Garantía: garantía de cinco años del fabricante (según fabricante)
• Componentes típicos (continuo): Cabinet Cooler, kit de distribución de aire frío, separador de filtro
