Climatizador para armario eléctrico para montaje lateral 4840

compactopara sala informáticaindustrial

Descripción Los sistemas de control por termostato NEMA 4 (IP66) activan los Cabinet Cooler® solo cuando la temperatura interna se acerca a los niveles críticos, ofreciendo refrigeración y purga eficiente de la carcasa. Estos sistemas incorporan un tubo vórtice que genera aire frío a partir de aire comprimido sin piezas móviles, incluyen un separador filtro de agua/suciedad con drenaje automático de 5 micras y un kit de distribución de aire frío para dirigir el caudal a la circulación general o a puntos calientes. Unidades certificadas UL y conformes con CE.

Aplicaciones

• Controladores programables
• Armarios de control de línea
• Centros de control de motores
• Paneles de relés
• Sistemas NC/CNC
• Centros de control modulares
• Cámaras CCTV
• Armarios informáticos
• Carcasas de láseres refrigerados
• Básculas electrónicas

Ventajas

• Bajo coste
• Diseño compacto
• Capacidades de refrigeración hasta 5,600 Btu/h (1,641 W)
• Funcionamiento silencioso
• Instalación rápida (montaje a través de knockout eléctrico estándar)
• Mantiene la integridad NEMA 4 (IP66)
• Sin CFC, sin piezas móviles (sin mantenimiento)
• Estabiliza la temperatura y humedad del interior de la carcasa
• Elimina ventiladores y filtros que aspiran aire contaminado

Modelos (Control por termostato) - NEMA 4 (IP66)
Model | Btu/hr. (Watts)
4804 | 275 (80)
4808 | 550 (162)
4815 | 1,000 (293)
4825 | 1,700 (498)
4830 | 2,000 (586)
4840 | 2,800 (821)
4850 | 3,400 (997)
4860 | 4,000 (1,171)
4870 | 4,800 (1,406)
4880 | 5,600 (1,641)

Modelos (Control por termostato) - variantes 240V
4804-240 | 275 (80)
4808-240 | 550 (162)
4815-240 | 1,000 (293)
4825-240 | 1,700 (498)
4830-240 | 2,000 (586)
4840-240 | 2,800 (821)
4850-240 | 3,400 (997)
4860-240 | 4,000 (1,171)
4870-240 | 4,800 (1,406)
4880-240 | 5,600 (1,641)

Modelos (Control por termostato) - variantes 24VDC
4804-24VDC | 275 (80)
4808-24VDC | 550 (162)
4815-24VDC | 1,000 (293)
4825-24VDC | 1,700 (498)
4830-24VDC | 2,000 (586)
4840-24VDC | 2,800 (821)
4850-24VDC | 3,400 (997)
4860-24VDC | 4,000 (1,171)
4870-24VDC | 4,800 (1,406)
4880-24VDC | 5,600 (1,641)

Rendimiento (resumen)
Grupo de modelos | Btu/hr. | Watts | Nivel sonoro (dBA)
4804 (y variantes) | 275 | 80 | 59*
4808 (y variantes) | 550 | 162 | 67*
4815 (y variantes) | 1,000 | 293 | 73
4825 (y variantes) | 1,700 | 498 | 80
4830 (y variantes) | 2,000 | 586 | 80
4840 (y variantes) | 2,800 | 821 | 82
4850 (y variantes) | 3,400 | 997 | 84
4860 (y variantes) | 4,000 | 1,171 | 84
4870 (y variantes) | 4,800 | 1,406 | 84
4880 (y variantes) | 5,600 | 1,641 | 85
*Con silenciador frío opcional. Capacidad medida a 100 PSIG (6,9 BAR) de presión de suministro.

Cómo funciona El aire comprimido entra en el Cabinet Cooler® accionado por tubo vórtice y se separa en corrientes fría y caliente. El aire caliente se amortigua y se descarga a la atmósfera; el aire frío se dirige al interior del armario mediante el kit de distribución de aire frío. El aire caliente desplazado se evacúa a través de una salida de aire del armario, proporcionando refrigeración y purga sin introducir aire exterior en el panel.

Otros detalles

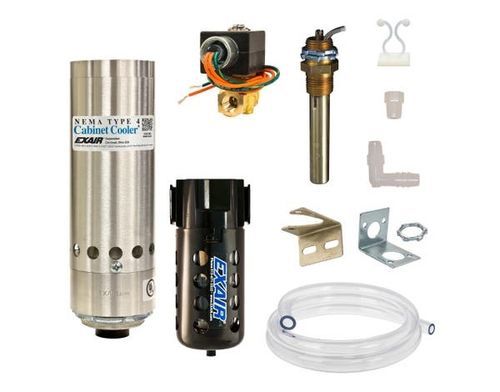

• Incluye: enfriador, válvula solenoide y termostato (para sistemas con control por termostato), separador filtro/ drenaje automático de 5 micras y kit de distribución de aire frío.
• Termostato: ajuste de fábrica a 95°F (35°C), mantiene típicamente ±2°F (1°C) dentro del armario.
• Materiales: construcción en aluminio con tubo vórtice en acero inoxidable 303 (unidades NEMA 4). Variantes NEMA 4X en acero inoxidable para ambientes corrosivos.
• Montaje: se monta mediante orificio perforado o knockout eléctrico estándar; kits de montaje lateral disponibles para mantener la clasificación NEMA cuando se requiera.
• Rendimiento de refrigeración: proporciona aproximadamente una caída de temperatura de 54°F (30°C) respecto al aire de suministro a 80 PSIG (5,5 BAR); temperaturas de entrada elevadas o presión de entrada más baja reducen la capacidad.
• Filtración: separador de agua y suciedad 5 micras con drenaje automático estándar; si hay aceite presente en el aire comprimido, añadir un filtro coalescente (eliminación de aceite).
• Kit de distribución de aire frío: tubo de vinilo, clips y accesorios para dirigir el aire frío a la circulación o a puntos calientes.
• ETC (Control electrónico de temperatura): ETC digital opcional proporciona control preciso, lectura LED de la temperatura interna y activa la electroválvula cuando se excede el punto de consigna. Las unidades ETC son conformes RoHS y CE.

Características / Especificaciones técnicas

• Nombre de la serie: NEMA 4 Cabinet Cooler® Systems (Control por termostato)
• Fabricante / Marca: EXAIR
• Ejemplos de familias de modelos: 4804, 4808, 4815, 4825, 4830, 4840, 4850, 4860, 4870, 4880 (y variantes -240, -24VDC, -ETC)
• Rango de capacidad de refrigeración: 275 a 5,600 Btu/hr (80 a 1,641 W)
• Niveles sonoros típicos: 59–85 dBA según modelo y opciones (el silenciador frío reduce el ruido)
• Punto de ajuste del termostato en fábrica: 95°F (35°C); precisión típica ±2°F (1°C)
• Referencia de presión para la capacidad publicada: 100 PSIG (6,9 BAR); caída de temperatura típica ~54°F (30°C) a 80 PSIG (5,5 BAR)
• Filtración estándar: separador de agua y suciedad de 5 micras con drenaje automático
• Materiales: cuerpo en aluminio; tubo vórtice en acero inoxidable 303; variantes 4X en acero inoxidable aptas para ambientes corrosivos
• Aprobaciones / Conformidad: UL Listed y CE compliant
• Incluye kit de distribución de aire frío (tubo, clips, accesorios)
• Montaje: knockout eléctrico estándar o orificio perforado; kits de montaje lateral disponibles para mantener la clasificación NEMA
• Opciones ETC: ETC digital con termopar interno, visualización LED y ajuste por botones; variantes ETC disponibles para retrofit o incluidas
