Climatizador para armario eléctrico para montaje lateral HT4840SS

compactoindustrialresistente a la corrosión

Descripción
Los sistemas Cabinet Cooler® HT de alta temperatura proporcionan refrigeración y purga de armarios para temperaturas ambientales de 125°F a 200°F (52°C a 93°C). Las unidades con control por termostato incluyen un termostato ajustable, preajustado en fábrica a 95°F (35°C). La construcción en acero inoxidable NEMA 4X (IP66) protege equipos en entornos de servicio alimentario y corrosivos. Una válvula de alivio de baja presión mantiene la integridad NEMA 4X al cerrar el escape cuando el enfriador está parado. El tubo vórtex produce aire frío a partir de aire comprimido sin piezas móviles y se monta a través de una perforación eléctrica estándar. Todos los Cabinet Cooler® están listados por UL y cumplen CE.

Aplicaciones

• Controladores programables
• Armarios de control de línea
• Centros de control de motores
• Paneles de relés
• Sistemas NC/CNC
• Centros de control modulares
• Cámaras CCTV
• Armarios para equipos informáticos
• Refrigeración de carcasa de láser
• Básculas electrónicas

Ventajas

• Solución de bajo coste
• Resistente a la corrosión en ambientes agresivos
• Compacto, montaje rápido en perforación estándar
• Capacidades de refrigeración hasta 5.600 Btu/h (1.641 W)
• Funcionamiento silencioso (niveles sonoros típicos por modelo)
• Mantiene la integridad del armario NEMA 4X (IP66)
• Estabiliza temperatura y humedad internas
• Sin CFC
• Sin piezas móviles — prácticamente sin mantenimiento
• Elimina ventiladores y filtros
• Proporciona protección para lavado (washdown)

Modelos (selección mostrada en la página)
Sistemas Cabinet Cooler® HT alta temperatura NEMA 4X - Acero inoxidable Tipo 303, control por termostato
Modelo — Btu/h (Watts)
HT4815SS — 1,000 (293)
HT4825SS — 1,700 (498)
HT4830SS — 2,000 (586)
HT4840SS — 2,800 (821)
HT4850SS — 3,400 (997)
HT4860SS — 4,000 (1,171)
HT4870SS — 4,800 (1,406)
HT4880SS — 5,600 (1,641)

Sistemas Cabinet Cooler® HT alta temperatura NEMA 4X - Acero inoxidable Tipo 316, control por termostato
Modelo — Btu/h (Watts)
HT4815SS-316 — 1,000 (293)
HT4825SS-316 — 1,700 (498)
HT4830SS-316 — 2,000 (586)
HT4840SS-316 — 2,800 (821)
HT4850SS-316 — 3,400 (997)
HT4860SS-316 — 4,000 (1,171)
HT4870SS-316 — 4,800 (1,406)
HT4880SS-316 — 5,600 (1,641)

Rendimiento (ejemplos)
La capacidad de refrigeración se mide a 100 PSIG (6,9 BAR) de presión de suministro. Niveles sonoros (dBA): HT4815SS — 73 dBA; HT4825SS — 80 dBA; HT4830SS — 80 dBA; HT4840SS — 82 dBA; HT4850SS — 84 dBA; HT4880SS — 85 dBA.

Accesorios y opciones

• Kits de montaje lateral para instalaciones cuando no es posible montar en la parte superior (Tipo 303 o 316 acero inoxidable)
• Kit de distribución de aire frío (tubería, clips, accesorios) para dirigir aire frío dentro del armario
• Filtro/separador (drenaje automático 5 µm) incluido; se recomienda filtro coalescente si hay aceite en el aire comprimido
• Los sistemas con control por termostato incluyen válvula solenoide, termostato (ajustado en fábrica a 95°F / 35°C) y filtro; disponibles en 110 VAC, 240 VAC y 24 VDC
• Control electrónico de temperatura (ETC™) disponible para un control preciso y visualización interna

Cómo funciona (resumen)
El aire comprimido entra en el Cabinet Cooler® accionado por tubo vórtex y se separa en una corriente fría y una caliente. El aire frío se descarga dentro del armario mediante el kit de distribución; el aire caliente se evacua por el tubo vórtex. La unidad enfría y purga el recinto con aire frío limpio sin permitir la entrada de aire exterior.

Características / especificaciones técnicas

• Serie: HT (High Temperature) — Sistemas Cabinet Cooler® NEMA 4X
• Rango de temperatura ambiente: 125°F a 200°F (52°C a 93°C)
• Materiales: Tipo 303 o Tipo 316 acero inoxidable (NEMA 4X / IP66)
• Control por termostato: ajustable, preajustado en fábrica a 95°F (35°C); opción ETC con visualización digital y retroalimentación interna
• Capacidades de refrigeración (ejemplos): 1,000 a 5,600 Btu/h (293 a 1,641 W) según modelo
• Capacidad medida a 100 PSIG (6,9 BAR)
• Niveles de ruido: aproximadamente 73–85 dBA según modelo y configuración
• Filtración: filtro 5 µm con drenaje automático incluido; se recomienda filtro coalescente si hay aceite
• Montaje: se instala en un agujero eléctrico estándar; kits de montaje lateral disponibles para conservar la clasificación NEMA
• Certificaciones: UL Listed y conforme CE
• Sin piezas móviles (basado en tubo vórtex), libre de mantenimiento

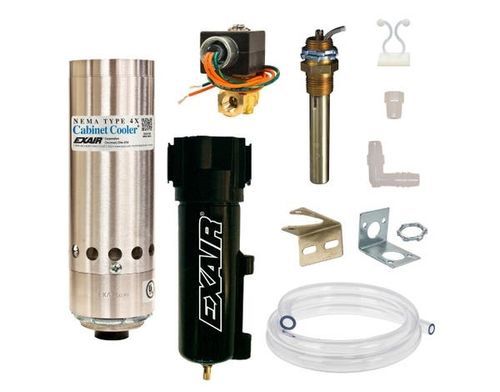

• Componentes típicos incluidos (sistemas con termostato): enfriador, válvula solenoide, termostato, filtro/separador, kit de distribución de aire frío
• Producto / SKU mostrado en la página (referencia configurable): PHT4808SS
