Climatizador para armario eléctrico para montaje lateral HT4350

verticalcompactoindustrial

Descripción general
Sistemas Cabinet Cooler® NEMA 12 de alta temperatura con control por termostato para condiciones ambientales de 125°F a 200°F (52°C a 93°C). Los sistemas con termostato incluyen un termostato ajustable con ajuste de fábrica a 95°F (35°C) que activa la refrigeración solo cuando la temperatura interna se aproxima al punto de consigna. Las unidades EXAIR Cabinet Cooler® emplean un tubo vórtice para generar aire frío a partir de aire comprimido sin piezas móviles. Diseño compacto para instalación mediante una perforación eléctrica estándar. Todos los equipos están listados UL y cumplen CE.

Aplicaciones

• Controladores programables
• Armarios de control de línea
• Centros de control de motores
• Paneles de relés
• Sistemas NC/CNC
• Centros de control modulares
• Cámaras CCTV
• Armarios informáticos
• Carcasas de láser refrigeradas
• Básculas electrónicas

Ventajas

• Funciona en ambientes hasta 200°F
• Solución de bajo costo
• Diseño compacto
• Capacidades de refrigeración hasta 5.600 Btu/hr (1.641 Watts)
• Funcionamiento silencioso (silenciador frío opcional)
• Instalación en minutos mediante perforación eléctrica estándar
• Mantiene la integridad NEMA 12 (IP54)
• Estabiliza temperatura y humedad del gabinete
• Sin CFC
• Sin piezas móviles — libre de mantenimiento
• Evita la entrada de aire ambiente — elimina ventiladores y filtros externos
• Previene disparos intempestivos y daños por calor
• Reduce pérdidas de producción y deriva de circuitos
• Protege la electrónica contra polvo y suciedad

Modelos — NEMA 12 (IP54) Sistemas Cabinet Cooler® alta temperatura, control por termostato

• HT4315 | 1,000 Btu/hr (293 Watts)
• HT4325 | 1,700 Btu/hr (498 Watts)
• HT4330 | 2,000 Btu/hr (586 Watts)
• HT4340 | 2,800 Btu/hr (821 Watts)
• HT4350 | 3,400 Btu/hr (997 Watts)
• HT4360 | 4,000 Btu/hr (1,171 Watts)
• HT4370 | 4,800 Btu/hr (1,406 Watts)
• HT4380 | 5,600 Btu/hr (1,641 Watts)

Modelos — NEMA 4 (IP66) Sistemas Cabinet Cooler® alta temperatura, control por termostato (240V)

• HT4315-240 | 1,000 Btu/hr (293 Watts)
• HT4325-240 | 1,700 Btu/hr (498 Watts)
• HT4330-240 | 2,000 Btu/hr (586 Watts)
• HT4340-240 | 2,800 Btu/hr (821 Watts)
• HT4350-240 | 3,400 Btu/hr (997 Watts)
• HT4360-240 | 4,000 Btu/hr (1,171 Watts)
• HT4370-240 | 4,800 Btu/hr (1,406 Watts)
• HT4380-240 | 5,600 Btu/hr (1,641 Watts)

Modelos — NEMA 4 (IP66) Sistemas Cabinet Cooler® alta temperatura, control por termostato (24VDC)

• HT4315-24VDC | 1,000 Btu/hr (293 Watts)
• HT4325-24VDC | 1,700 Btu/hr (498 Watts)
• HT4330-24VDC | 2,000 Btu/hr (586 Watts)
• HT4340-24VDC | 2,800 Btu/hr (821 Watts)
• HT4350-24VDC | 3,400 Btu/hr (997 Watts)
• HT4360-24VDC | 4,000 Btu/hr (1,171 Watts)
• HT4370-24VDC | 4,800 Btu/hr (1,406 Watts)
• HT4380-24VDC | 5,600 Btu/hr (1,641 Watts)

Rendimiento (NEMA 12 HT Cabinet Cooler con termostato)

• HT4315, HT4315-240, HT4315-24VDC | 1,000 Btu/hr | 293 Watts | 73 dBA*
• HT4325, HT4325-240, HT4325-24VDC | 1,700 Btu/hr | 498 Watts | 74 dBA*
• HT4330, HT4330-240, HT4330-24VDC | 2,000 Btu/hr | 586 Watts | 74 dBA*
• HT4340, HT4340-240, HT4340-24VDC | 2,800 Btu/hr | 821 Watts | 78 dBA*
• HT4350, HT4350-240, HT4350-24VDC | 3,400 Btu/hr | 997 Watts | 75 dBA*
• HT4360, HT4360-240, HT4360-24VDC | 4,000 Btu/hr | 1,171 Watts | 77 dBA*
• HT4370, HT4370-240, HT4370-24VDC | 4,800 Btu/hr | 1,406 Watts | 77 dBA*
• HT4380, HT4380-240, HT4380-24VDC | 5,600 Btu/hr | 1,641 Watts | 79 dBA*

Cómo funciona
El aire comprimido entra en el Cabinet Cooler® impulsado por un tubo vórtice y se divide en dos corrientes: una caliente (evacuada por una salida muflada) y una fría (dirigida al interior del armario mediante el kit de distribución de aire frío). El aire caliente desplazado se expulsa del recinto, generando una ligera sobrepresión que permite refrigerar y purgar sin permitir la entrada de aire ambiente en el panel de control.

Otras consideraciones

• Filtración: Incluye filtro automático de agua y partículas de 5 micrones con drenaje automático; si hay aceite presente, se recomienda filtro coalescente.
• Kit de distribución de aire frío: Tubo flexible de vinilo, conectores y clips adhesivos para dirigir el aire frío a puntos calientes.
• Humedad: En unidades de funcionamiento continuo correctamente selladas, la humedad relativa interna se estabiliza alrededor del 45 %; no hay condensación interna si la instalación es correcta.
• Temperatura del aire de entrada: Aproximadamente 54°F (30°C) de descenso respecto al aire de suministro a 100 PSIG (6.9 BAR); mayor temperatura de entrada o menor presión reduce la capacidad.
• Montaje: Se monta a través de una perforación eléctrica estándar (1-1/2 NPS). Las unidades NEMA 12 pueden montarse en parte superior o lateral; las NEMA 4/4X deben montarse verticalmente a menos que se utilice un Side Mount Kit aprobado.
• Válvula solenoide y termostato: Los sistemas con termostato incluyen válvula solenoide y termostato ajustado en fábrica a 95°F (35°C), control típico ±2°F (1°C); opciones de solenoide en varias tensiones, homologadas UL/CSA.
• Control electrónico de temperatura (ETC): ETC digital opcional con pantalla LED y realimentación por termopar para monitorización precisa de la temperatura interna.

Características / especificaciones técnicas

• Nombre de la serie: NEMA 12 HT Cabinet Cooler® Systems (control por termostato)
• Clasificación NEMA: NEMA 12 (IP54) — hermético frente a polvo y aceite (variantes NEMA 4 / 4X disponibles)
• Rango de temperatura ambiente: 125°F a 200°F (52°C a 93°C)
• Termostato: Ajustable, ajustado en fábrica a 95°F (35°C), control típico ±2°F (1°C)
• Capacidades de refrigeración: 1,000 a 5,600 Btu/hr (293 a 1,641 Watts)
• Descenso de temperatura del aire frío: ≈54°F (30°C) por debajo del aire de suministro a 100 PSIG (6.9 BAR)
• Niveles sonoros (con silenciador frío opcional): ~73–79 dBA según modelo
• Filtración: Filtro 5 micrones con drenaje automático incluido; se recomienda filtro coalescente si hay aceite
• Construcción: Basado en tubo vórtice, sin piezas móviles — sin mantenimiento
• Certificaciones: UL Listed y conforme CE

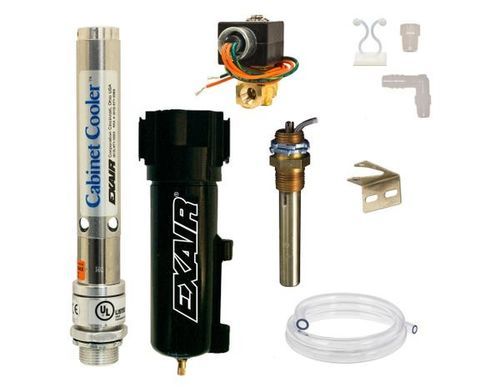

• Incluye: Enfriador, termostato, válvula solenoide, separador de filtro y kit de distribución de aire frío (para sistemas con termostato)
