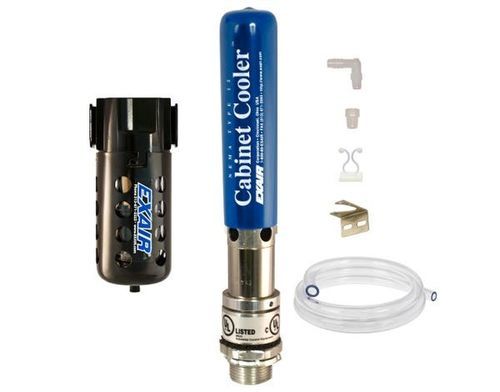

Climatizador para armario eléctrico para montaje lateral 4215

compactoindustrialresistente al polvo

Visión general
Los sistemas Cabinet Cooler® NEMA 12 (IP54) de funcionamiento continuo ofrecen refrigeración resistente al polvo y al aceite y purga positiva para paneles de control electrónicos. Diseñados para entornos industriales, estos sistemas emplean un tubo vórtice para generar aire frío a partir de aire comprimido sin piezas móviles. Los sistemas continuos incluyen un Cabinet Cooler, kit de distribución de aire frío y filtro automático de 5 μm. Todos los Cabinet Coolers están UL Listed y cumplen CE.

Aplicaciones

• Controladores programables
• Armarios de control de línea
• Centros de control de motores
• Paneles de relés
• Sistemas NC/CNC
• Centros de control modulares
• Cámaras CCTV
• Armarios de informática
• Carcasas de láser
• Básculas electrónicas

Ventajas

• Solución compacta y de bajo coste
• Capacidades de refrigeración hasta 5.600 Btu/h (1.641 W)
• Funcionamiento silencioso
• Instalación rápida mediante un taladro eléctrico estándar
• Mantiene la integridad NEMA 12 (IP54) del armario
• Estabiliza temperatura y humedad internas
• Sin CFC, sin piezas móviles
• Reduce disparos intempestivos y daños por calor
• Elimina ventiladores y filtros externos

Sistemas incluidos
Los sistemas de funcionamiento continuo incluyen: Cabinet Cooler, kit de distribución de aire frío y filtro automático de 5 μm. Los sistemas controlados por termostato añaden válvula solenoide, termostato y separador de filtro. Los sistemas ETC (Electronic Temperature Control) añaden control digital, pantalla LED y retroalimentación de temperatura interna.

Cómo funciona
El aire comprimido entra en el Cabinet Cooler alimentado por tubo vórtice y se separa en corrientes fría y caliente. El aire caliente se descarga por el tubo vórtice; el aire frío se introduce en el armario mediante el kit de distribución. La ligera presión positiva interna impide la entrada de aire exterior y contaminantes.

Filtrado y distribución de aire frío
Los sistemas incluyen un filtro automático de 5 μm con drenaje para proteger la electrónica del agua y la suciedad. Si hay presencia de aceite en el suministro de aire, se recomienda un filtro coalescente (retirada de aceite). El kit de distribución incluye tubos flexibles, clips adhesivos y conexiones para dirigir el flujo hacia la circulación o puntos calientes.

ETC, válvula solenoide y termostato
ETC (Electronic Temperature Control) proporciona control preciso de la temperatura con pantalla LED y detección por termopar. Los sistemas con termostato usan una válvula solenoide y un termostato (ajustado de fábrica a 95°F / 35°C) para limitar el consumo de aire comprimido. Disponibilidad de varias tensiones de solenoide. Las unidades ETC cumplen RoHS y CE.

Entorno y montaje
Los sistemas NEMA 12 (IP54) son aptos para entornos industriales generales donde no haya líquidos ni corrosivos. Los Cabinet Coolers pueden montarse en la parte superior o lateral del panel; hay kits para montaje lateral cuando el espacio es limitado. (Las unidades NEMA 4 y 4X requieren consideraciones de montaje específicas.)

Modelos / Capacidades de refrigeración
Modelo | Btu/h (Watts)
4204 | 275 (80)
4208 | 550 (162)
4215 | 1.000 (293)
4225 | 1.700 (498)
4230 | 2.000 (586)
4240 | 2.800 (821)
4250 | 3.400 (997)
4260 | 4.000 (1.171)
4270 | 4.800 (1.406)
4280 | 5.600 (1.641)

Rendimiento (seleccionado)
Modelo | Btu/h | Watts | Nivel sonoro dBA
4204 | 275 | 80 | 59*
4208 | 550 | 162 | 67*
4215 | 1.000 | 293 | 73*
4225 | 1.700 | 498 | 74*
4230 | 2.000 | 586 | 74*
4240 | 2.800 | 821 | 78*
4250 | 3.400 | 997 | 75*
4260 | 4.000 | 1.171 | 77*
4270 | 4.800 | 1.406 | 77*
4280 | 5.600 | 1.641 | 79*
*Con silenciador frío opcional instalado. Capacidades medidas a 100 PSIG (6,9 BAR).

Otras consideraciones

• Humedad: las unidades en funcionamiento continuo estabilizan la humedad relativa interna alrededor del 45% con el armario sellado
• Temperatura de entrada: caída típica ≈54°F (30°C) a 100 PSIG (6,9 BAR); temperaturas de admisión elevadas o menor presión reducen la capacidad
• Filtrado: filtro automático 5 μm incluido; se recomienda filtro coalescente si hay aceite

Características técnicas / Especificaciones

• Marca: EXAIR
• Serie: NEMA 12 Cabinet Cooler® Systems
• SKU de ejemplo: P4208
• ID de producto en la página: 12583
• Calificación NEMA: NEMA 12 (IP54) - resistente a polvo y aceite
• Tipo de operación: funcionamiento continuo (modelos 4204–4280)
• Rango de capacidad: 275 a 5.600 Btu/h (80 a 1.641 W)
• Delta térmico típico: ≈54°F (30°C) a 100 PSIG (6,9 BAR)
• Incluido con sistemas continuos: Cabinet Cooler, kit de distribución de aire frío, filtro automático 5 μm
• ETC: control digital, pantalla LED, opciones de termopar Tipo J
• Filtrado: 5 μm automático; filtro coalescente recomendado si hay aceite
• Montaje: instalación mediante entrada eléctrica estándar (1-1/2 NPS); kits de montaje lateral disponibles (aluminio para NEMA 12)
• Aprobaciones: UL Listed y CE compliant
• Materiales: componentes en aluminio para NEMA 12; acero inoxidable para NEMA 4/4X cuando se especifique
• Presión de suministro para capacidades publicadas: 100 PSIG (6,9 BAR)
