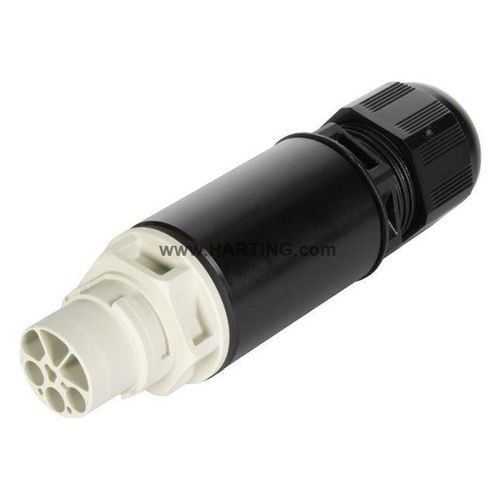

Tapa de conector eléctrica S15_CC_STR_DC_CRT_M_6P_6-13

IP67IP65estanca

Resumen

• Conector de cable, Tamaño 15
• Versión macho con terminación por crimpado
• Contactos: 6 (3 contactos de señal, 2 contactos de potencia, 1 contacto PE)
• Sección del conductor: 0,14 ... 2,5 mm² (AWG 26 ... AWG 14)
• Cierre tipo palanca
• Grado de protección: IP65 / IP67
• Rango de sujeción: 6 ... 13 mm
• Materiales carcasa/insertos: Poliamida (PA)

Identificación
Categoría: Conectores
Serie: Conectores circulares Tamaño 15
Elemento: Conector de cable
Ref. artículo: 97 00 000 1410

Versión
Método de terminación: Crimpado
Género: Macho
Apantallamiento: Sin apantallar
Número de contactos: 6
Número de contactos de señal: 3
Número de contactos de potencia: 2
Número de contactos especiales: 1x contacto PE
Especificación de contactos especiales: contacto PE
Tipo de bloqueo: Cierre tipo palanca

Características técnicas
Sección conductor (mm²): 0,14 ... 2,5 mm²
Sección conductor (AWG): AWG 26 ... AWG 14
Grado de contaminación: 3
Corriente nominal (señal): 4 A
Tensión nominal (señal): 48 V AC/DC
Tensión de impulso nominal (señal): 1,5 kV
Grado de contaminación (señal): 3
Corriente nominal (potencia): 20 A
Tensión nominal (potencia): 48 V AC
Tensión de impulso nominal (potencia): 0,8 kV
Grado de contaminación (potencia): 3
Temperatura límite: -30 ... +90 °C
Ciclos de acoplamiento: ≥ 100
Grado de protección (IEC 60529): IP65 / IP67
Rango de sujeción: 6 ... 13 mm
Grupo de aislamiento: I (600 ≤ CTI)

Propiedades del material
Material (insertos): Poliamida (PA)
Color (insertos): Gris
Color (capucha/carcasa): Negro
Clase de inflamabilidad (UL 94): HB
RoHS: conforme
Estado ELV: conforme
China RoHS: e
Sustancias REACH Anexo XVII: No contenidas
Sustancias REACH ANEXO XIV: No contenidas
Sustancias REACH SVHC: No contenidas
Sustancias California Proposition 65: No contenidas

Especificaciones y aprobaciones
IEC 61076-2-116
IEC 60228
IEC 61984

Datos comerciales
Tamaño del embalaje: 1
País de origen: Rumanía
Número tarifario europeo: 85366990
eCl@ss: 27440115 Circular connector (set)

Características / especificaciones técnicas

• Tipo de producto: Conector de cable
• Género: Macho
• Terminación: Crimpado
• Contactos totales: 6 (3 señal / 2 potencia / 1 PE)
• Sección del conductor: 0,14 ... 2,5 mm² (AWG 26 ... AWG 14)
• Corrientes nominales: señal 4 A, potencia 20 A
• Tensiones nominales: señal 48 V AC/DC, potencia 48 V AC
• Grado de protección: IP65 / IP67
• Rango de sujeción: 6 ... 13 mm
• Material: Poliamida (PA); insertos gris, carcasa negra
• Rango de temperatura: -30 ... +90 °C
• Ciclos de acoplamiento: ≥ 100
