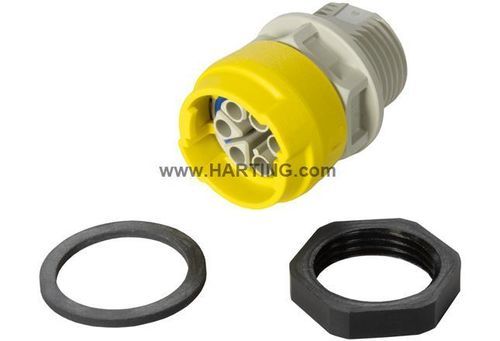

Tapa de conector eléctrica S15_PFT_STR-FM_DC_F_CRT_w/o-contacts

montada en panelIP65IP67

Tipo de producto
Pasacable de panel para montaje frontal

Identificación
Categoría: Conectores
Serie: Conectores circulares tamaño 15
Elemento: Pasacable de panel
Especificación: Montaje frontal

Versión
Polaridad: Hembra
Apantallamiento: No apantallado
Número de contactos: 5 (3 señal / 2 potencia)
Contacto PE: Sí
Tipo de bloqueo: Bloqueo basculante
Detalles: Pedir contactos de crimpado por separado.
Contenido del paquete: Incluye tuerca de bloqueo

Propiedades del material
Material (inserto): Poliamida (PA)
Material (capucha/carcasa): Poliamida (PA)
Clase de inflamabilidad (UL 94): V-0

Especificaciones y aprobaciones
IEC 61076-2-116
IEC 61984

Datos comerciales
Tamaño de embalaje: 25
País de origen: Rumanía
Número arancelario europeo: 85366990
eCl@ss: 27440103 Chasis de conector sensor-actuador (tecnología sensor/actuador)
UNSPSC 24.0: 39121413

Notas
Imagen solo con fines ilustrativos. Consulte la descripción del producto.

Especificaciones técnicas

• Sección del conductor (mm²): 0.14 ... 2.5 mm²
• Sección del conductor (AWG): AWG 26 ... AWG 14
• Grado de contaminación: 3
• Corriente nominal (señal): 4 A
• Tensión nominal (señal): 48 V AC/DC
• Tensión de impulso nominal (señal): 0.8 kV
• Grado de contaminación (señal): 3
• Corriente nominal (potencia): 20 A
• Tensión nominal (potencia): 48 V AC/DC
• Tensión nominal conductor-conductor (potencia): 48 V
• Tensión de impulso nominal (potencia): 0.8 kV
• Grado de contaminación (potencia): 3
• Par de apriete (tuerca de bloqueo): 2 Nm
• Rango de temperatura: -30 ... +90 °C
• Ciclos de acoplamiento: ≥ 100
• Grado de protección (IEC 60529): IP65 / IP67
• Grupo de aislamiento: I (CTI ≥ 600)
• Espesor del panel: 1 ... 10 mm
