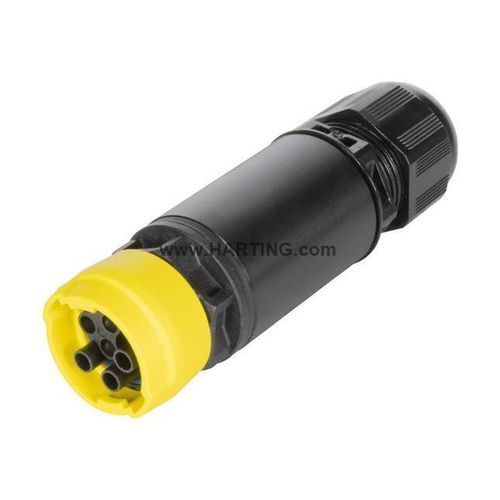

Conector de datos S15_CC_STR_AC_CRT_F_6P_6-13

de alimentación eléctricade cable a cablecircular

Visión general del producto

• Conector para cable, hembra, terminación por crimpado
• Inserto de poliamida (PA), carcasa/capucha negra
• 6 contactos: 2 señal, 3 potencia, 1 contacto PE
• Sección de conductor: 0,14–2,5 mm² (AWG 26–14)
• Rango de sujeción: 6–13 mm
• Grado de protección: IP65 / IP67

Identificación
Categoría: Conectores
Serie: Conectores circulares tamaño 15
Elemento: Conector para cable
N.º de artículo: 97 00 000 1411

Versión
Método de terminación: Crimpado
Género: Hembra
Apantallamiento: Sin apantallar
Número de contactos: 6 (señal: 2; potencia: 3; especial: 1x PE)

Características técnicas
Sección de conductor: 0,14–2,5 mm²
Sección conductor (AWG): AWG 26–14
Corriente nominal (señal): 10 A
Tensión nominal (señal): 63 V AC/DC
Tensión de impulso nominal (señal): 1,5 kV
Grado de contaminación (señal): 3
Corriente nominal (potencia): 16 A
Tensión nominal (potencia): 600 V AC
Tensión de impulso nominal (potencia): 6 kV
Grado de contaminación (potencia): 3
Temperatura límite: -30 … +90 °C
Ciclos de acoplamiento: ≥ 100
Grado de protección según IEC 60529: IP65 / IP67
Rango de sujeción: 6–13 mm
Grupo de aislamiento: I (CTI ≥ 600)

Propiedades del material
Material insert: Poliamida (PA), negro
Color capucha/carcasa: Negro
Clase de inflamabilidad (UL 94): HB
RoHS: conforme
ELV: conforme
China RoHS: e
REACH Anexo XVII/Anexo XIV/SVHC: No contenido
California Proposition 65: No contenido

Especificaciones y aprobaciones
Normas: IEC 61076-2-116; IEC 60228; IEC 61984

Datos comerciales
Unidad de embalaje: 1
País de origen: Rumanía
Código TARIC CE: 85366990
eCl@ss: 27440115 Conector circular (conjunto)

Resumen técnico

• Tipo: Conector cable, hembra, terminación por crimpado
• Contactos totales: 6 (2 señal, 3 potencia, 1 PE)
• Sección conductor: 0,14–2,5 mm² (AWG 26–14)
• Corrientes nominales: señal 10 A, potencia 16 A
• Tensiones nominales: señal 63 V AC/DC, potencia 600 V AC
• Tensiones de impulso: señal 1,5 kV, potencia 6 kV
• Grado de protección: IP65 / IP67
• Rango de sujeción: 6–13 mm
• Temperatura de funcionamiento: -30 … +90 °C
• Material insert: Poliamida (PA), negro
• Normas: IEC 61076-2-116; IEC 60228; IEC 61984
