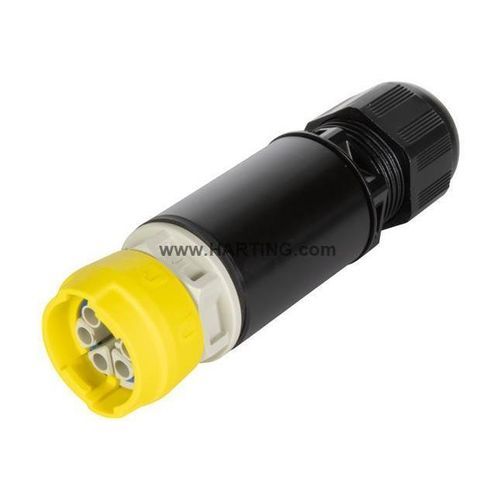

Conector combinado S15_PFT_STR-FM_AC_M_CRT_w/o-contacts

de cable a cablecircularde engaste

Identificación
Categoría: Conectores
Serie: Conectores circulares tamaño 15
Elemento: Conector para cable
Número de artículo: 97 00 000 1412

Características clave

• Conector para cable, hembra
• Terminación por crimpado
• Inserto de poliamida (PA), color gris
• Tapa/carcasa negra
• 6 contactos (3 señal, 2 potencia, 1 PE)
• Sección conductor: 0,14 ... 2,5 mm² (AWG 26 ... AWG 14)
• Rango de sujeción: 6 ... 13 mm
• Grado de protección: IP65 / IP67
• Cierre basculante

Contactos y disposición
Número de contactos: 6
Número de contactos de señal: 3
Número de contactos de potencia: 2
Número de contactos de protección: 1 (contacto PE)
Tipo de cierre: Cierre basculante

Datos técnicos
Sección conductor (mm²): 0,14 ... 2,5 mm²
Sección conductor (AWG): AWG 26 ... AWG 14
Corriente nominal (señal): 4 A
Tensión nominal (señal): 48 V AC/DC
Tensión de impulso nominal (señal): 1,5 kV
Grado de contaminación (señal): 3
Corriente nominal (potencia): 20 A
Tensión nominal (potencia): 48 V AC
Tensión de impulso nominal (potencia): 0,8 kV
Grado de contaminación (potencia): 3
Temperatura límite: -30 ... +90 °C
Ciclos de acoplamiento: ≥ 100
Grado de protección (IEC 60529): IP65 / IP67
Rango de sujeción: 6 ... 13 mm
Grupo de aislamiento: I (CTI ≥ 600)

Materiales y conformidad
Material del inserto: Poliamida (PA)
Color del inserto: Gris
Color de tapa/carcasa: Negro
Clase de inflamabilidad (UL 94): HB
RoHS: conforme
ELV: conforme
China RoHS: e
REACH Anexo XVII / XIV / SVHC: No contenido
California Proposition 65: No contenido

Especificaciones / aprobaciones
IEC 61076-2-116
IEC 60228
IEC 61984

Datos comerciales
Tamaño de embalaje: 1
País de origen: Rumanía
Código arancelario europeo: 85366990
eCl@ss: 27440115 Circular connector (set)

Especificaciones técnicas

• Categoría: Conectores
• Serie: Conectores circulares tamaño 15
• Elemento: Conector para cable, hembra
• Método de terminación: Crimpado
• Apantallamiento: Sin apantallar
• Total de contactos: 6 (3 señal, 2 potencia, 1x PE)
• Sección conductor: 0,14 ... 2,5 mm² (AWG 26 ... AWG 14)
• Corriente nominal (señal): 4 A; (potencia): 20 A
• Tensión nominal (señal): 48 V AC/DC; (potencia): 48 V AC
• Tensiones de impulso nominales: señal 1,5 kV; potencia 0,8 kV
• Grado de contaminación: 3
• Grado de protección: IP65 / IP67
• Rango de sujeción: 6 ... 13 mm
• Temperatura límite: -30 ... +90 °C
• Ciclos de acoplamiento: ≥ 100
• Material/ color inserto: Poliamida (PA), gris; tapa/carcasa negra
• Inflamabilidad UL94: HB
• Normas: IEC 61076-2-116, IEC 60228, IEC 61984
• Tamaño de embalaje: 1
• País de origen: Rumanía
