Pasamuros para paneles S15_PFT_STR-FM_AC_F_CRT_w/o-contactspara panel frontalde múltiples pasadasIP65
Añadir a mis favoritos
Añadir al comparador
Características
- Aplicaciones del producto
- para paneles, para panel frontal
- Estructura
- de múltiples pasadas
- Nivel de protección
- IP67, IP65
Descripción
Descripción del producto

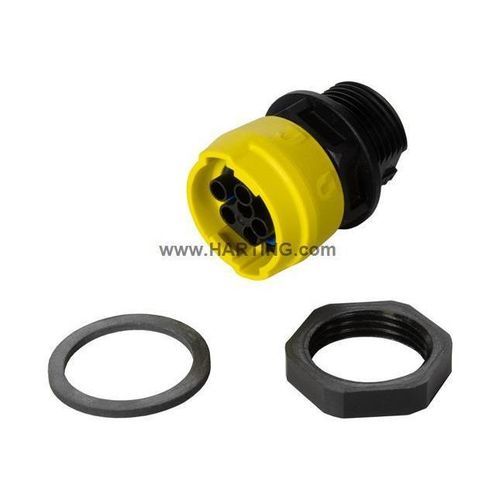

Conector pasante para panel con montaje frontal. La imagen es solo ilustrativa. Consulte la descripción del producto.
Identificación
Versión
Características técnicas
Propiedades del material
Especificaciones y aprobaciones
Datos comerciales
Características
Conector pasante para panel con montaje frontal. La imagen es solo ilustrativa. Consulte la descripción del producto.
Identificación
- Categoría: Conectores
- Serie: Conectores circulares Tamaño 15
- Elemento: Pasante para panel
- Especificación: para montaje frontal
Versión
- Polaridad: Hembra
- Apantallamiento: No apantallado
- Número de contactos: 5 (2 señal, 3 potencia)
- Contacto PE: Sí
- Tipo de bloqueo: Bloqueo basculante
- Contenido del paquete: incl. tuerca de bloqueo
- Detalles: Los contactos crimp deben pedirse por separado. Espesor de la pared del panel: máx. 5 mm con tuerca de bloqueo; >5 mm solo con carcasa metálica conectada a tierra o carcasa de plástico.
Características técnicas
- Sección del conductor: 0.14 ... 2.5 mm² (AWG 26 ... AWG 14)
- Corriente nominal (señal): 10 A; Tensión nominal (señal): 63 V AC/DC; Tensión de impulso (señal): 1,5 kV; Grado de contaminación (señal): 3
- Corriente nominal (potencia): 16 A; Tensión conductor-tierra (potencia): 450 V AC / 600 V DC; Tensión conductor-conductor (potencia): 630 V AC/DC; Tensión de impulso (potencia): 6 kV; Grado de contaminación (potencia): 3
- Par de apriete (tuerca): 2 Nm
- Temperatura límite: -30 ... +90 °C
- Ciclos de acoplamiento: ≥ 100
- Grado de protección (IEC 60529): IP65 / IP67
- Grupo de aislamiento: I (CTI ≥ 600)
- Espesor del panel: 1 ... 10 mm
Propiedades del material
- Material del inserto: Poliamida (PA), color: negro
- Material de la cubierta/carcasa: Poliamida (PA)
- Inflamabilidad (UL 94): V-0
- RoHS: conforme; ELV: conforme; China RoHS: e
- REACH / SVHC / Anexo XIV / Anexo XVII: No contenido
- California Proposition 65: No contenido
Especificaciones y aprobaciones
- IEC 61076-2-116
- IEC 61984
Datos comerciales
- Tamaño del embalaje: 25
- País de origen: Rumanía
- Número de arancel UE: 85366990
- eCl@ss: 27440103 (Conector sensor-actuador chasis)
- UNSPSC 24.0: 39121413
Características
- Tipo: Pasante para panel, montaje frontal
- Contactos: 5 (2 señal, 3 potencia) con contacto PE
- Bloqueo: Bloqueo basculante; incl. tuerca de bloqueo
- Valores eléctricos (señal): 10 A / 63 V AC/DC; impulso 1,5 kV
- Valores eléctricos (potencia): 16 A; 450 V AC (conductor-tierra), 600 V DC (conductor-tierra), 630 V AC/DC (conductor-conductor); impulso 6 kV
- Protección: IP65 / IP67
- Temperatura de funcionamiento: -30 ... +90 °C
- Rango de conductores: 0.14 ... 2.5 mm² (AWG 26 ... 14)
- Material: Poliamida (PA), inserto negro, UL94 V-0
- Conformidad: RoHS, ELV, REACH/California Prop 65 – no contenido
