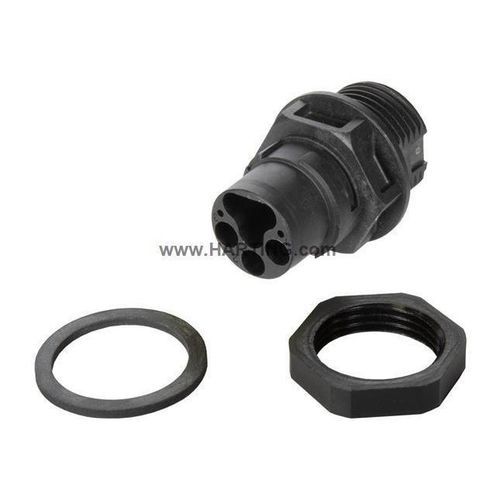

Tapa de conector montada en panel S15_PFT_STR-FM_AC_M_CRT_w/o-contactsIP67IP65circular
Añadir a mis favoritos
Añadir al comparador
Características
- Montaje
- montada en panel
- Nivel de protección
- IP67, IP65
- Otras características
- circular, de plástico
Descripción
Overview
Identification
Version
Material properties
Specifications and approvals
Technical specifications
- Tipo de producto: Paso de panel para montaje frontal (espesor de panel 1 ... 10 mm)
- N.º de artículo: 97 00 000 4419
- Configuración: Conector circular tamaño 15, macho, sin apantallar, sin contactos (pedir terminales crimp por separado)
Identification
- Categoría: Conectores
- Serie: Conectores circulares Tamaño 15
- Elemento: Paso de panel (montaje frontal)
- Normas: IEC 61076-2-116, IEC 61984
Version
- Género: Macho
- Apantallamiento: Sin apantallar
- Número de contactos: 5 (2 señal, 3 potencia)
- Contacto PE: Sí
- Tipo de bloqueo: Bloqueo basculante
- Carcasa/tuerca: Incluye tuerca de bloqueo; espesor de pared de carcasa máx. 5 mm con tuerca, >5 mm solo con carcasa metálica conectada a tierra o carcasa plástica
- Contenido del paquete: Incluye tuerca de bloqueo
Material properties
- Material del inserto: Poliamida (PA), negro
- Material de la caperuza/carcasa: Poliamida (PA)
- Clase de inflamabilidad (UL 94): V-0
- Conformidad: RoHS, ELV, China RoHS (e), REACH Anexo XVII/XIV: no contiene; REACH SVHC: no contiene; California Proposition 65: no contiene
Specifications and approvals
- IEC 61076-2-116
- IEC 61984
Technical specifications
- Sección del conductor: 0,14 ... 2,5 mm² (AWG 26 ... AWG 14)
- Corriente nominal (señal): 10 A
- Tensión nominal (señal): 63 V AC/DC
- Tensión de impulso nominal (señal): 1,5 kV
- Corriente nominal (potencia): 16 A
- Tensión nominal conductor-tierra (potencia): 450 V AC / 600 V DC
- Tensión nominal conductor-conductor (potencia): 630 V AC/DC
- Tensión de impulso nominal (potencia): 6 kV
- Grado de contaminación: 3 (señal y potencia)
- Par de apriete (tuerca): 2 Nm
- Rango de temperatura de funcionamiento: -30 ... +90 °C
- Ciclos de acoplamiento: ≥ 100
- Grado de protección (IEC 60529): IP65 / IP67
- Grupo de aislamiento: I (CTI ≥ 600)
- Tamaño de embalaje: 25
- País de origen: Rumanía
- Código arancelario UE: 85366990
- eCl@ss: 27440103
- UNSPSC: 39121413
