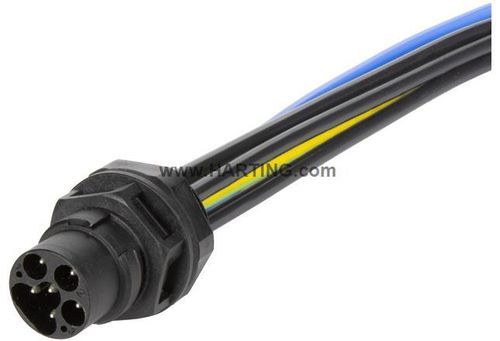

Tapa de conector eléctrica S15_PFT_STR-FM_AC_M_6P

montada en panelIP65IP67

Descripción del producto

• N.º de artículo: 21 15 510 0025
• Tipo de producto: Pasamuros para panel para montaje frontal con conductores
• Longitud de los conductores: 25 cm (0,25 m)
• Contactos: 5 (2 señal, 3 potencia) con contacto PE

Identificación
Categoría: Conectores
Serie: Conectores circulares S15 (tamaño 15)
Elemento: Pasamuros para panel
Especificación: Con conductores; montaje frontal

Versión
Género: Macho
Apantallamiento: Sin apantallar
Número de contactos: 5 (2 señal, 3 potencia)
Contacto PE: Sí
Tipo de cierre: Cierre basculante
Espesor del panel: 1 ... 10 mm (espesor de pared de carcasa máx. 5 mm con tuerca de bloqueo; >5 mm solo con carcasa metálica conectada a tierra o carcasa de plástico)
Contenido del embalaje: Incluye tuerca de bloqueo

Características técnicas
Sección del conductor: 2,5 mm² (AWG 14)
Corriente nominal (señal): 10 A
Tensión nominal (señal): 63 V AC/DC
Tensión de impulso nominal (señal): 1,5 kV
Corriente nominal (potencia): 16 A
Tensión conductor-tierra (potencia): 450 V AC / 600 V DC
Tensión conductor-conductor (potencia): 630 V AC/DC
Tensión de impulso nominal (potencia): 6 kV
Par de apriete (tuerca): 2 Nm
Rango de temperatura: -30 … +90 °C
Ciclos de acoplamiento: ≥ 100
Grado de protección (IEC 60529): IP65 / IP67
Grupo de aislamiento: I (CTI ≥ 600)

Propiedades del material
Material del inserto: Poliamida (PA), color del inserto: Negro
Material de los contactos: Aleación de cobre, contactos plateados
Material de caperuza/carcasa: Poliamida (PA)
Inflamabilidad (UL 94): V-0
RoHS: conforme con exención (6(c): aleación de cobre con hasta 4 % de plomo en peso)
REACH SVHC: Contiene plomo (ver notas de material)
ECHA SCIP: 0d7d3693-d625-47ab-934a-d241bf72c86e
California Prop 65: Contiene plomo

Normas y aprobaciones
IEC 61076-2-116
IEC 60228
IEC 61984
VDE 0482-332-1-2
IEC 60332-1-2 (resistencia a la llama)
UL 2556 Sec. 9.4 (VW-1); UL 2556 Sec. 9.3 (FT1)

Datos comerciales
Tamaño del embalaje: 1
Peso neto: 59,1 g
País de origen: Rumanía
Partida arancelaria UE: 85366990
eCl@ss: 27440103 (chasis de conector sensor-actuador)
UNSPSC: 39121413

Características técnicas

• Pasamuros serie S15 con conductores preinstalados para montaje frontal
• N.º de artículo: 21 15 510 0025
• Sección del conductor: 2,5 mm² (AWG 14); longitud: 25 cm
• Contactos: aleación de cobre, chapado en plata; 5 contactos (2 señal, 3 potencia) con PE
• Corrientes/tensiones: Señal 10 A / 63 V AC/DC; Potencia 16 A / hasta 630 V AC/DC
• Protección: IP65 / IP67; Ciclos de acoplamiento ≥ 100
• Temperatura de servicio: -30 … +90 °C
• Incluye tuerca de bloqueo; par de apriete 2 Nm
