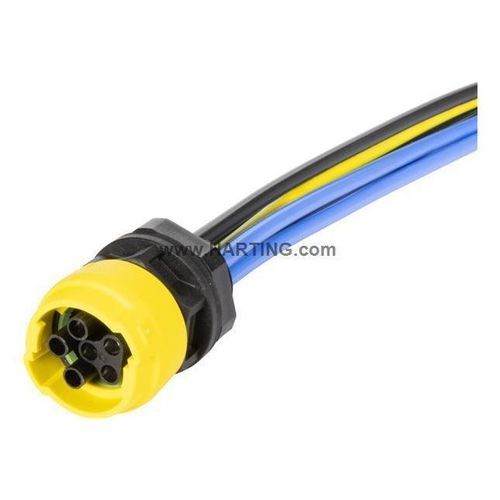

Tapa de conector montada en panel S15_PFT_STR-FM_AC_F_6P

IP67IP65de plástico

Detalles del producto
Identificación:
Categoría: Conectores
Serie: Conectores circulares Tamaño 15
Elemento: Paso de panel
Especificación: Con conductores; para montaje frontal

Versión
Sexo: Hembra
Apantallamiento: No apantallado
Número de contactos: 5
Número de contactos de señal: 2
Número de contactos de potencia: 3
Contacto PE: Sí
Tipo de bloqueo: Bloqueo por palanca
Contenido del paquete: incl. tuerca de fijación

Características técnicas
Sección del conductor (mm²): 2,5 mm²
Sección del conductor (AWG): AWG 14
Grado de contaminación: 3
Corriente nominal (señal): 10 A
Tensión nominal (señal): 63 V AC/DC
Tensión de impulso nominal (señal): 1,5 kV
Grado de contaminación (señal): 3
Corriente nominal (potencia): 16 A
Tensión nominal conductor-tierra (potencia): 450 V AC / 600 V DC
Tensión nominal conductor-conductor (potencia): 630 V AC/DC
Tensión de impulso nominal (potencia): 6 kV
Grado de contaminación (potencia): 3
Par de apriete: 2 Nm (tuerca de fijación)
Temperatura límite: -30 ... +90 °C
Ciclos de acoplamiento: ≥ 100
Grado de protección según IEC 60529: IP65 / IP67
Grupo de aislamiento: I (600 ≤ CTI)
Espesor del panel: 1 ... 10 mm
Longitud del conductor: 25 cm

Propiedades del material
Material (insert): Poliamida (PA)
Color (insert): Negro
Material (contactos): Aleación de cobre
Superficie (contactos): Baño de plata
Material (capuchón/carcasa): Poliamida (PA)
Clase de inflamabilidad según UL 94: V-0
RoHS: conforme con exención (6(c): Aleación de cobre con hasta 4 % de plomo en peso)
Sustancias REACH Anexo XVII: No contenidas
Sustancias REACH ANEXO XIV: No contenidas
Sustancias REACH SVHC: Sí (Plomo listado)
Número ECHA SCIP: 0d7d3693-d625-47ab-934a-d241bf72c86e
Sustancias California Proposition 65: Sí (Plomo)

Especificaciones y aprobaciones
Normas / aprobaciones: IEC 61076-2-116; IEC 60228; IEC 61984; VDE 0482-332-1-2; IEC 60332-1-2 resistencia al fuego; UL 2556 Sec. 9.4 (VW-1); UL 2556 Sec. 9.3 (FT1)

Datos comerciales
Tamaño del paquete: 1
Peso neto: 60,4 g
País de origen: Rumanía
Número arancelario europeo: 85366990
eCl@ss: 27440103 Carcasa de conector sensor-actuador (sensor technology acturator)
UNSPSC 24.0: 39121413

Características técnicas

• Serie de modelo: S15_PFT (Paso de panel Tamaño 15)
• Número de contactos: 5 (3 potencia + 2 señal) con contacto PE
• Sección del conductor: 2,5 mm² (AWG 14)
• Corrientes nominales: Potencia 16 A; Señal 10 A
• Tensiones nominales: Potencia hasta 630 V AC/DC conductor-conductor; conductor-tierra 450 V AC / 600 V DC; Señal 63 V AC/DC
• Tensiones de impulso nominales: Señal 1,5 kV; Potencia 6 kV
• Grado de protección: IP65 / IP67
• Rango de temperatura: -30 °C a +90 °C
• Par de apriete (tuerca de fijación): 2 Nm
• Ciclos de acoplamiento: ≥ 100
• Material carcasa/insert: Poliamida (PA); Contactos: Aleación de cobre, bañados en plata
• Contenido del paquete: incluyendo tuerca de fijación
• Longitud del conductor: 25 cm (con conductores, para montaje frontal)
