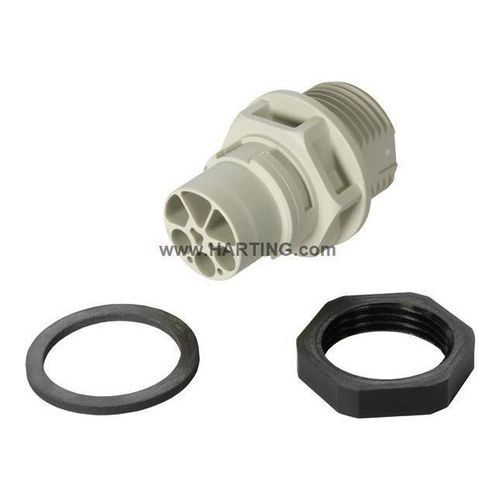

Tapa de conector montada en panel S15_PFT_STR-FM_DC_M_CRT_w/o-contacts

IP67IP65circular

Descripción corta
Conector paso-panel para montaje frontal. Nº de artículo: 97 00 000 4423. Producto nuevo.

Identificación
Categoría: Conectores
Serie: Conectores circulares tamaño 15
Elemento: Paso de panel
Especificación: para montaje frontal

Versión

• Género: Macho
• Apantallamiento: Sin blindaje
• Número de contactos: 5
• Número de contactos de señal: 3
• Número de contactos de potencia: 2
• Contacto PE: Sí
• Tipo de cierre: Cierre basculante
• Contenido del paquete: incl. tuerca de bloqueo
• Detalles: Pedir contactos de crimpar por separado.

Características técnicas
Sección del conductor (mm²): 0,14 ... 2,5 mm²
Sección del conductor (AWG): AWG 26 ... AWG 14
Grado de contaminación: 3
Corriente nominal (señal): 4 A
Tensión nominal (señal): 48 V AC/DC
Tensión de impulso nominal (señal): 0,8 kV
Grado de contaminación (señal): 3
Corriente nominal (potencia): 20 A
Tensión nominal (potencia): 48 V AC/DC
Tensión nominal conductor-conductor (potencia): 48 V
Tensión de impulso nominal (potencia): 0,8 kV
Grado de contaminación (potencia): 3
Par de apriete: 2 Nm (tuerca de bloqueo)
Temperatura límite: -30 ... +90 °C
Ciclos de acoplamiento: ≥ 100
Grado de protección según IEC 60529: IP65 / IP67
Grupo de aislamiento: I (CTI ≥ 600)
Espesor del panel: 1 ... 10 mm

Propiedades de los materiales
Material (insert): Poliamida (PA)
Material (capucha/carcasa): Poliamida (PA)
Clase de inflamabilidad según UL 94: V-0

Especificaciones y aprobaciones
IEC 61076-2-116
IEC 61984

Datos comerciales
Tamaño del embalaje: 25
País de origen: Rumanía
Número arancelario europeo: 85366990
eCl@ss: 27440103 Sensor-actuator connector chassis (sensor technology acturator)
UNSPSC 24.0: 39121413
