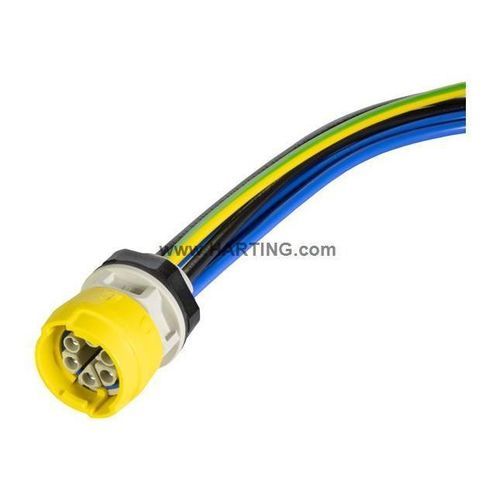

Pasamuros para paneles S15_PFT_STR-FM_DC_F_6P

para panel frontalde múltiples pasadasIP65

Nombre del producto
S15_PFT_STR-FM_DC_F_6P_2.5mm²_0.25m

Número de artículo
97 00 000 1408

Etiquetas
New

Resumen

• Conector pasante de panel con conductores
• Montaje frontal
• Longitud del conductor: 0,25 m (25 cm)
• 5 contactos: 3 señal + 2 potencia

Identificación / Clasificación
Categoría: Conectores
Serie: Conectores circulares tamaño 15
Elemento: Pasante de panel
Especificación: Con conductores; para montaje frontal

Versión
Género: Hembra
Apantallamiento: Sin blindaje
Número de contactos: 5 (3 contactos de señal, 2 contactos de potencia)
Contacto PE: Sí
Tipo de cierre: Cierre tipo palanca
Contenido del paquete: incl. tuerca de bloqueo

Características técnicas

• Sección del conductor: 2,5 mm² (AWG 14)
• Corriente nominal (señal): 4 A
• Tensión nominal (señal): 48 V AC/DC
• Tensión de impulso nominal (señal): 0,8 kV
• Corriente nominal (potencia): 20 A
• Tensión nominal (potencia): 48 V AC/DC
• Tensión nominal conductor-conductor (potencia): 48 V
• Grado de contaminación: 3
• Par de apriete (tuerca): 2 Nm
• Temperatura límite: -30 … +90 °C
• Ciclos de acoplamiento: ≥ 100
• Grado de protección (IEC 60529): IP65 / IP67
• Grupo de aislamiento: I (CTI ≥ 600)
• Espesor del panel: 1 … 10 mm

Material / Superficie
Inserto: Poliamida (PA)
Contactos: Aleación de cobre, bañado en plata
Capuchón / carcasa: Poliamida (PA)
Clase de inflamabilidad (UL 94): V-0

Conformidad / Medioambiental
RoHS: conforme con exención
Exenciones RoHS: 6(c) aleación de cobre con hasta 4 % de plomo en peso
Estado ELV: conforme con exención
China RoHS: 50
REACH Anexo XVII: No contenido
REACH Anexo XIV: No contenido
REACH SVHC: Contiene plomo
California Proposition 65: Contiene plomo

Especificaciones y aprobaciones
IEC 61076-2-116
IEC 60228
IEC 61984
VDE 0482-332-1-2
IEC 60332-1-2 (resistencia a la llama)
UL 2556 Sec. 9.4 (VW-1)
UL 2556 Sec. 9.3 (FT1)

Datos comerciales
Tamaño del embalaje: 1
País de origen: Rumanía
Número TARIC UE: 85366990
eCl@ss: 27440103 Conector sensor-actuador chasis (tecnología sensor/actuador)
UNSPSC 24.0: 39121413

Especificaciones clave

• Categoría: Conectores — Conectores circulares tamaño 15
• Elemento: Pasante de panel, montaje frontal, con conductores
• Contactos: 5 (3 señal, 2 potencia) con contacto PE
• Señal: 4 A / 48 V AC/DC / impulso 0,8 kV
• Potencia: 20 A / 48 V AC/DC / impulso 0,8 kV
• Sección del conductor: 2,5 mm² (AWG 14), longitud 0,25 m
• Grado de protección: IP65 / IP67
• Rango de temperatura: -30 … +90 °C
• Materiales: carcasa en poliamida, contactos en aleación de cobre plateados
• Conformidad: ver sección de conformidad
