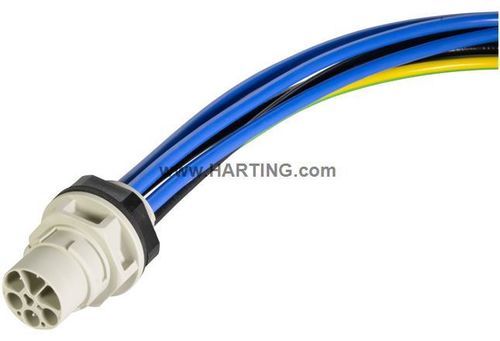

Pasamuros para panel frontal S15_PFT_STR-FM_DC_M_6Ppara panelesde múltiples pasadasIP67
Añadir a mis favoritos
Añadir al comparador
Características
- Aplicaciones del producto
- para panel frontal, para paneles
- Estructura
- de múltiples pasadas
- Nivel de protección
- IP67, antipropagación de fuego, IP65
- Sector
- para trabajos eléctricos, para armario de distribución
- Otras características
- de corriente fuerte
Descripción
Nota del producto
La imagen es solo ilustrativa. Consulte la descripción del producto y los datos técnicos para el pedido.
Resumen de propiedades
Identificación
Categoría: Conectores
Serie: Conectores circulares Tamaño 15
Elemento: Paso por panel
Especificación: Con conductores; montaje frontal
Versión
Sexo: Macho
Apantallamiento: No apantallado
Número de contactos: 5 (configuración 6P incluye disposición señal/potencia)
Número de contactos de señal: 3
Número de contactos de potencia: 2
Contacto PE: Sí
Tipo de bloqueo: Cierre basculante
Contenido del paquete: Incluye tuerca de bloqueo
Características técnicas
Sección del conductor: 2,5 mm² (AWG 14)
Grado de contaminación: 3
Corriente nominal (señal): 4 A
Tensión nominal (señal): 48 V AC/DC
Tensión de impulso nominal (señal): 0,8 kV
Corriente nominal (potencia): 20 A
Tensión nominal (potencia): 48 V AC/DC
Tensión conductor-conductor (potencia): 48 V
Tensión de impulso (potencia): 0,8 kV
Par de apriete (tuerca de bloqueo): 2 Nm
Temperatura límite: -30 ... +90 °C
Ciclos de acoplamiento: ≥ 100
Grado de protección (IEC 60529): IP65 / IP67
Grupo de aislamiento: I (CTI ≥ 600)
Espesor del panel: 1 ... 10 mm
Longitud de los conductores: 25 cm
Propiedades de material
Material del inserto: Poliamida (PA)
Material de los contactos: Aleación de cobre
Superficie de contactos: Baño de plata
Material de carcasa/capucha: Poliamida (PA)
Clase de inflamabilidad (UL 94): V-0
RoHS: conforme con exención (aleación de cobre hasta 4 % de plomo)
Estado ELV: conforme con exención
REACH SVHC: Contiene plomo
California Proposition 65: Contiene plomo
Especificaciones y aprobaciones
Datos comerciales
Tamaño del embalaje: 1
País de origen: Rumanía
Código arancelario europeo: 85366990
eCl@ss: 27440103 Sensor-actuator connector chassis (sensor technology actuator)
UNSPSC 24.0: 39121413
La imagen es solo ilustrativa. Consulte la descripción del producto y los datos técnicos para el pedido.
Resumen de propiedades
- Conector de paso por panel
- Suministrado con conductores
- Montaje frontal
- Longitud de los conductores: 25 cm
Identificación
Categoría: Conectores
Serie: Conectores circulares Tamaño 15
Elemento: Paso por panel
Especificación: Con conductores; montaje frontal
Versión
Sexo: Macho
Apantallamiento: No apantallado
Número de contactos: 5 (configuración 6P incluye disposición señal/potencia)
Número de contactos de señal: 3
Número de contactos de potencia: 2
Contacto PE: Sí
Tipo de bloqueo: Cierre basculante
Contenido del paquete: Incluye tuerca de bloqueo
Características técnicas
Sección del conductor: 2,5 mm² (AWG 14)
Grado de contaminación: 3
Corriente nominal (señal): 4 A
Tensión nominal (señal): 48 V AC/DC
Tensión de impulso nominal (señal): 0,8 kV
Corriente nominal (potencia): 20 A
Tensión nominal (potencia): 48 V AC/DC
Tensión conductor-conductor (potencia): 48 V
Tensión de impulso (potencia): 0,8 kV
Par de apriete (tuerca de bloqueo): 2 Nm
Temperatura límite: -30 ... +90 °C
Ciclos de acoplamiento: ≥ 100
Grado de protección (IEC 60529): IP65 / IP67
Grupo de aislamiento: I (CTI ≥ 600)
Espesor del panel: 1 ... 10 mm
Longitud de los conductores: 25 cm
Propiedades de material
Material del inserto: Poliamida (PA)
Material de los contactos: Aleación de cobre
Superficie de contactos: Baño de plata
Material de carcasa/capucha: Poliamida (PA)
Clase de inflamabilidad (UL 94): V-0
RoHS: conforme con exención (aleación de cobre hasta 4 % de plomo)
Estado ELV: conforme con exención
REACH SVHC: Contiene plomo
California Proposition 65: Contiene plomo
Especificaciones y aprobaciones
- IEC 61076-2-116
- IEC 60228
- IEC 61984
- VDE 0482-332-1-2
- IEC 60332-1-2 (resistencia al fuego)
- UL 2556 Sec. 9.4 (VW-1)
- UL 2556 Sec. 9.3 (FT1)
Datos comerciales
Tamaño del embalaje: 1
País de origen: Rumanía
Código arancelario europeo: 85366990
eCl@ss: 27440103 Sensor-actuator connector chassis (sensor technology actuator)
UNSPSC 24.0: 39121413
