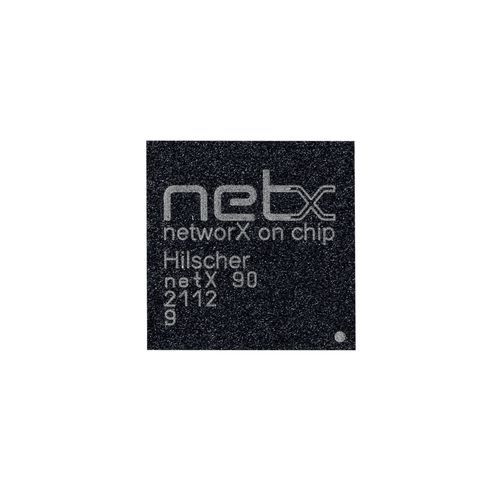

System-on-chip SoC netX 90

sistema programable monochip

Resumen
El netX 90 es un SoC multiprotocolo compacto de Hilscher diseñado para comunicaciones industriales y aplicaciones IIoT. Integra un procesador de aplicación Cortex‑M4 y un núcleo de comunicación xPIC, proporcionando una arquitectura dual para pilas de red en tiempo real y aplicaciones host.

Aspectos destacados

• SoC multiprotocolo más pequeño con procesador de aplicación Cortex‑M4
• Funciones de seguridad integradas para conectividad en campo y en la nube
• Soporta Industrial Ethernet, fieldbus y estándares IIoT mediante firmware cargable (LFW)
• Diseño eficiente en energía adecuado para factores de forma reducidos

Protocolos compatibles

• CC‑Link IE Field Basic Slave
• OPC UA Server
• MQTT Client
• VARAN Client
• Sercos Slave
• PROFINET IO‑Device
• PROFIBUS DP Slave
• POWERLINK Controlled Node
• Open Modbus/TCP Server
• Open Modbus/TCP Client
• IO‑Link Master
• EtherNet/IP Adapter
• EtherCAT Slave
• DeviceNet Slave
• CC‑Link Slave
• CANopen Slave

Especificaciones técnicas (clave)

• CPU: Cortex‑M4 100 MHz (MPU, FPU) + Hilscher xPIC 32‑bit 100 MHz (2×8 KB TCM)
• Memoria: SRAM (ECC) 576 KB; Flash (ECC) 1024 KB; Mask ROM 96 KB
• Red: Subsistema xC 2 canales; IEEE 1588 SysTime; MAC Ethernet 10/100 Mbps (MII); PHY Fast Ethernet dual‑port
• Periféricos: UART, SPI/QSPI, I2C, CAN, controlador IO‑Link V1.1, PWM, ADC SAR
• Interfaces host: DPM paralelo 8/16‑bit; SPM serie 2× SPI/QSPI; MAC (MII)
• Seguridad: Crypto core (acelerador SSL/TLS) RSA‑4096, ECC‑512, AES‑256, SHA‑512; Secure Boot; AHB firewall
• Alimentación y temperatura: 3.3 V; -40 °C a +85 °C
• Encapsulado: BGA 144 pines, 10×10 mm, paso 0,8 mm
