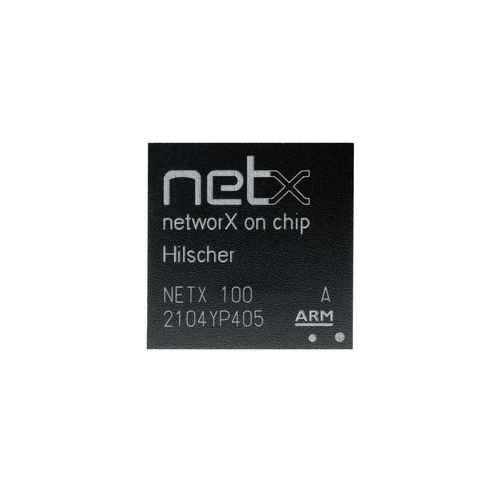

Controlador de red multifunción netX 100

multiprotocoloesclavoLinux

Descripción del producto
El NETX 100 de Hilscher es un controlador de red altamente integrado, diseñado para aplicaciones industriales con alta demanda de comunicación y ancho de banda. Integra una CPU ARM 926EJ-S de 32 bits (200 MHz) con MMU, cachés, DSP y extensiones Java, además de 144 KByte de RAM interna y 32 KByte de ROM (boot loader). Soporta memoria externa (SDRAM, SRAM, FLASH) para Windows CE y Linux. La conexión al host se realiza mediante una interfaz Dual-Port Memory que puede configurarse como un bus de extensión de 16 bits para aplicaciones autónomas.

Aspectos destacados

• Controlador de red high-end flexible o solución single-chip altamente integrada para aplicación y comunicación
• Tres canales de comunicación configurables como interfaces Real-Time Ethernet o interfaces de bus de campo
• CPU 32-bit / 200 MHz ARM 926 (~200 MIPs) para estándares de controladores y equipos
• Conmutador de datos central con cinco rutas de datos que permiten transferencias paralelas
• Memoria dual-port por canal y convertidor AD integrado
• Interfaces: Dual-Port Memory (host), UART, USB, SPI, I²C

Arquitectura de protocolos y controladores de comunicación
Cada uno de los tres canales de comunicación incluye un controlador dedicado con ALUs y unidades lógicas especiales que implementan la funcionalidad de los protocolos mediante microcódigo. Dos canales incorporan un PHY Ethernet integrado. El xMAC (Medium Access Controller) gestiona el acceso al bus y el codificado/decodificado a nivel de byte, mientras que el xPEC (Protocol Execution Controller) empaqueta los datos y controla el tráfico de telegramas. El intercambio de datos con la memoria ARM se realiza por DMA bloque a bloque; alternativamente, los canales pueden usar una memoria dual-port para información de estado o datos de proceso locales. Las ALUs de comunicación permiten implementar y sincronizar varios protocolos de forma independiente al tiempo de reacción de la CPU.

Protocolos compatibles

• Sercos Master
• PROFINET IO-Controller
• EtherNet/IP Scanner
• EtherCAT Master
• DeviceNet Master
• CANopen Master
• PROFIBUS DP Master
• CC-Link IE Field Basic Slave
• VARAN Client
• Sercos Slave
• PROFINET IO-Device
• PROFIBUS DP Slave
• POWERLINK Controlled Node
• Open Modbus/TCP Server
• Open Modbus/TCP Client
• EtherNet/IP Adapter
• EtherCAT Slave
• DeviceNet Slave
• CC-Link Slave
• CANopen Slave

Información de pedido
Product name | Part number | Brief description
NETX 100 | 2220.000 | Controlador de red para bus de campo y Ethernet en tiempo real (maestro y esclavo)

Características / especificaciones técnicas

• CPU: ARM 926EJ-S 32-bit, 200 MHz (aprox. 200 MIPs)
• Memoria interna: 144 KByte RAM, 32 KByte ROM (boot loader)
• Soporte de memoria externa: SDRAM, SRAM, FLASH (para Windows CE / Linux)
• Conmutador de datos central conectando CPU, controladores de comunicación y host vía cinco rutas de datos
• Tres canales configurables; dos canales con PHY Ethernet integrado
• Controladores de comunicación: ALUs dedicadas y unidades lógicas especiales programadas vía microcódigo
• xMAC (Medium Access Controller) y xPEC (Protocol Execution Controller)
• Intercambio de datos por DMA bloque a bloque con la memoria ARM
• Memoria dual-port por canal para estado o datos de proceso locales
• ADC integrado
• Interfaces: Dual-Port Memory (host), UART, USB, SPI, I²C
