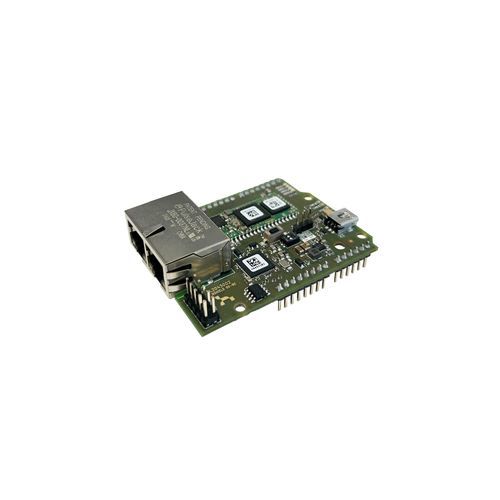

Tarjeta de evaluación NSHIELD 90-RE

Descripción general
NSHIELD 90-RE es una placa de evaluación basada en SoC netX 90 (sucesora de NSHIELD 52-RE) diseñada para el desarrollo y la evaluación de comunicaciones Real-Time Ethernet multiprotocolo. Se implementa como coprocesador de comunicación para microcontroladores STM32 y es compatible con las placas de desarrollo STM32 Nucleo-64 y Nucleo-144 mediante conectores de interfaz host compatibles con Arduino Uno.

Puntos clave

• Una única plataforma hardware para sistemas industriales Real-Time Ethernet
• Firmware de la pila de protocolos netX 90 disponible para descarga gratuita para evaluación
• Compatible con STM-NUCLEO-64 y STM-NUCLEO-144
• Guía de inicio rápido para una fácil configuración del hardware y el software

Funcionamiento
Permite que aplicaciones basadas en microcontrolador se conecten a múltiples redes industriales Real-Time Ethernet mientras la pila de protocolos se ejecuta de forma independiente en el SoC netX 90, reduciendo el uso de CPU y memoria del host. El netX 90 actúa como coprocesador de comunicación con soporte multiprotocolo y comunicaciones cíclicas de baja latencia.

Protocolos compatibles

• CC-Link IE Field Basic (Slave)
• Sercos (Slave)
• PROFINET IO-Device
• EtherNet/IP (Adapter)
• EtherCAT (Slave)
• DeviceNet (Slave)
• CANopen (Slave)
• Open Modbus/TCP
• POWERLINK (Controlled Node)
• PROFIBUS DP (Slave)

Especificaciones técnicas

• Nombre del producto: NSHIELD 90-RE
• Número de pieza: 7836.000
• Función: placa de expansión / evaluación Real-Time Ethernet para dispositivos host STM32 Nucleo
• Controlador de comunicación: netX 90
• RAM: 8 MByte SDRAM
• Flash: 8 MByte memoria Flash serie
• Interfaz host: interfaz de memoria serie de doble puerto vía SPI
• Sistemas host compatibles: STM32 Nucleo-64 y Nucleo-144
• Conectores: cabeceras compatibles ARDUINO® Uno V3 (1 x 6 pines, 2 x 8 pines, 1 x 10 pines)
• Ethernet: 100 MBit/s (soporta 10 MBit/s), 100BASE-TX, 10BASE-T
• Aislamiento galvánico Ethernet: aislado; tensión de aislamiento: 1000 VDC
• Conectores Ethernet: 2 × RJ45 con switch Real-Time Ethernet para topologías línea y anillo
• Ensamblaje fieldbus: NXHX-DP, NXHX-CO, NXHX-DN (conector para módulos adaptadores NXHX)
• Interfaz de diagnóstico: descarga de firmware USB-a-UART vía Mini-B USB a bordo (puerto COM virtual); depuración USB-a-JTAG
• Punto de acceso de prueba / desarrollo: adaptadores de aguja JTAG TAP
• Elementos de visualización (LED): SYS (estado sistema amarillo/verde); COM0/COM1 (estado comunicación rojo/verde); ACT0/ACT1 (actividad Ethernet amarillo); LINK0/LINK1 (enlace Ethernet verde); MMIO0..MMIO7 LED configurables por el usuario (conectividad MMIO vía conector host X6)
• Alimentación: 5 V DC; consumo: 300 mA a 5 V (típico); entrada de alimentación vía Mini-B USB o conector de interfaz host Arduino X5
• Temperatura de funcionamiento (condiciones de laboratorio): 0 °C … +30 °C
• Dimensiones (L × W × H): 70.2 mm × 53.4 mm × 23.6 mm
• Montaje / instalación: módulo enchufable, montaje mediante cabeceras Arduino
• Elementos de control: botón de reset; selección de modo de arranque; selección de la fuente de alimentación
• Configuración / desarrollo: aplicación mediante API, Communication Studio
