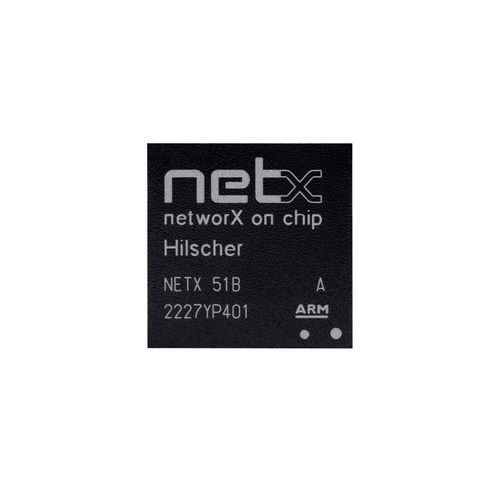

Controlador de red multifunción netX 51

multiprotocolocompactoservidor OPC UA

Descripción del producto
El netX 51 es un controlador de red para esclavos de bus de campo y esclavos Real‑Time Ethernet con controlador de memoria integrado. Proporciona dos canales de comunicación Ethernet en tiempo real (PHY o bus de campo), una interfaz host SPI rápida y una CPU RISC secundaria (xPIC) para el procesamiento de E/S críticos en tiempo. Admite funciones de comunicación avanzadas como PROFINET V2.3 Dynamic Frame Packing e IO‑Link V1.1.

Puntos destacados

• Controlador de red de gama alta flexible con interfaz host o solución independiente para E/S digitales
• Dos canales de comunicación para Ethernet en tiempo real con PHY o bus de campo
• Soporte de funciones de comunicación avanzadas (p. ej. PROFINET V2.3 - Dynamic Frame Packing; IO‑Link V1.1)
• Segunda CPU RISC (xPIC) para tareas E/S críticas en tiempo que reduce la carga en la ARM
• Interfaz host SPI rápida con capacidad de lectura/escritura

Descripción detallada
La familia netX 51/52 se basa en la arquitectura de comunicación netX 50 evolucionada, que ofrece un almacenamiento interno significativamente mayor y unidades funcionales adicionales. El hardware es compatible con netX 50. El netX 52 utiliza el mismo silicio pero sin bus de memoria externo, proporcionando un paquete más pequeño y optimizado en costes para esclavos modulares o compactos o como controlador Real‑Time Ethernet para una CPU de alto rendimiento. Los nuevos PHY de Renesas mejoran el rendimiento y las capacidades de diagnóstico.

Con un pequeño QSPI Flash, la memoria interna de más de 670 KByte permite soluciones muy compactas y duplica el rendimiento en comparación con netX 50. Para el procesamiento de E/S rápidas, una segunda CPU RISC (xPIC) trabaja en paralelo con la ARM para reducir la carga de software en la ARM en ciclos de bus cortos. Aplicaciones típicas: pasarelas IO‑Link Master donde el xPIC gestiona la transferencia de datos IO‑Link y la ARM gestiona el protocolo hacia el maestro. Se implementa una tercera interfaz Ethernet para conexión a PC para diagnóstico/configuración o para conectar a una CPU host (MII, netX puede actuar como PHY). Está disponible un controlador CAN dedicado opcional para integración de CAN legacy.

Protocolos compatibles

• CC‑Link IE Field Basic Slave
• OPC UA Server
• SmartWire‑DT Master
• MQTT Client
• Sercos Slave
• PROFINET IO‑Device
• PROFIBUS DP Slave
• POWERLINK Controlled Node
• Open Modbus/TCP Server
• Open Modbus/TCP Client
• IO‑Link Master
• EtherNet/IP Adapter
• EtherCAT Slave
• DeviceNet Slave
• CC‑Link Slave
• CANopen Slave

Información de pedido
NETX 51 | 2231.001 | Controlador de red para esclavo fieldbus y esclavo Real‑Time Ethernet con controlador de memoria

Descargas (disponibles)

• Ficha técnica netX 51 (English)
• Ficha técnica netX 51 (Deutsch)
• Folleto netX (English)
• Folleto netX (Deutsch)

Especificaciones técnicas

• Arquitectura: arquitectura netX 50 evolucionada; hardware compatible con netX 50
• Memoria interna: >670 KByte (con pequeño QSPI Flash para soluciones compactas)
• Segunda CPU RISC (xPIC) para procesamiento E/S críticos en tiempo, opera en paralelo con ARM
• Tres interfaces Ethernet: dos canales principales Real‑Time Ethernet + tercera interfaz para PC/diagnóstico o CPU host (MII, netX puede actuar como PHY)
• Dos canales de comunicación para Ethernet en tiempo real o bus de campo
• Interfaz host SPI rápida con capacidad de lectura/escritura
• Soporte de funciones de comunicación extendidas (p. ej. PROFINET V2.3 Dynamic Frame Packing; IO‑Link V1.1)
• PHY Renesas para mejor rendimiento y diagnóstico
• Variante netX 52: mismo silicio sin bus de memoria externo para paquete más pequeño y optimización de costes
• Controlador CAN dedicado opcional para integración CAN legacy
• Aplicaciones típicas: pasarelas IO‑Link Master, esclavos modulares/compactos, controladores Real‑Time Ethernet
