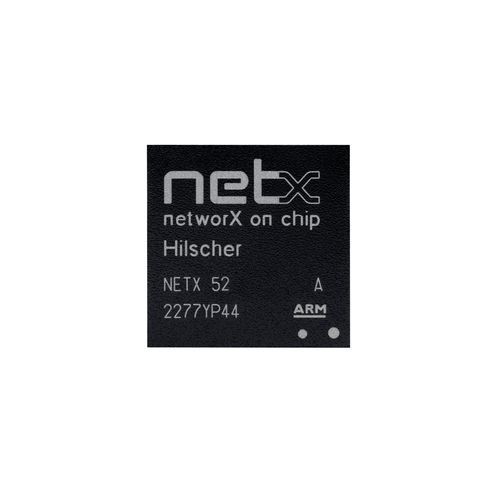

Controlador de red multiprotocolo netX 52

compactoservidor OPC UA2 puertos

Visión general
El netX 52 es un controlador de red compacto y optimizado en coste, diseñado para aplicaciones esclavas Real-Time Ethernet y de bus de campo. Basado en la arquitectura netX 50 mejorada, proporciona mayor memoria interna y unidades funcionales adicionales, usando el mismo silicio que netX 51 pero sin bus de memoria externo.

Descripción funcional
Con más de 670 KByte de memoria interna (ampliable con un pequeño QSPI Flash), el netX 52 permite soluciones muy compactas y un rendimiento superior al netX 50. Una segunda CPU RISC (xPIC) opera en paralelo con el ARM para gestionar E/S críticas en tiempo real, reduciendo la carga sobre el ARM. Dispone de dos canales de comunicación para Real-Time Ethernet con PHY o bus de campo y una tercera interfaz Ethernet (MII) para diagnóstico/configuración por PC o conexión a una CPU host; el netX puede actuar como PHY en esta interfaz. Existe soporte opcional para controlador CAN para integración con redes CAN.

Puntos destacados

• Controlador de red compacto para diseños esclavos de bus de campo y Real-Time Ethernet
• Dos canales de comunicación Real-Time Ethernet con opciones PHY o bus de campo
• Soporte ampliado de protocolos, incluyendo PROFINET V2.3 (Dynamic Frame Packing) e IO-Link V1.1
• Segunda CPU RISC para tareas de E/S críticas
• Interfaz host SPI rápida con funciones de lectura/escritura

Protocolos soportados

• CC-Link IE Field Basic Slave
• OPC UA Server
• SmartWire-DT Master
• MQTT Client
• Sercos Slave
• PROFINET IO-Device
• PROFIBUS DP Slave
• POWERLINK Controlled Node
• Open Modbus/TCP Server
• Open Modbus/TCP Client
• IO-Link Master
• EtherNet/IP Adapter
• EtherCAT Slave
• DeviceNet Slave
• CC-Link Slave
• CANopen Slave

Información de pedido
Nombre del producto | Número de pieza | Breve descripción
NETX 52 | 2232.001 | Controlador de red para esclavo de bus de campo y esclavo Real-Time Ethernet

Especificaciones técnicas

• Arquitectura: derivada de la arquitectura de comunicación netX 50; hardware compatible con netX 50 y netX 51
• Silicio: mismo silicio que netX 51; sin bus de memoria externo para carcasa más pequeña y optimizada en coste
• Memoria interna: >670 KByte (con pequeño QSPI Flash para soluciones compactas)
• Rendimiento: memoria interna y arquitectura que permiten mayor rendimiento frente a netX 50
• CPUs: núcleo ARM más CPU RISC secundaria (xPIC) para tareas críticas
• Interfaces: dos canales Real-Time Ethernet con PHY o bus de campo; tercera interfaz Ethernet (MII) para diagnóstico/conexión host
• Interfaz host: SPI rápida con funciones de lectura/escritura
• Soporte de protocolos: PROFINET V2.3 (Dynamic Frame Packing), IO-Link V1.1 y muchos otros protocolos
• PHYs: PHYs modernos para menor latencia y diagnósticos ampliados
• Aplicaciones típicas: pasarelas IO-Link Master, esclavos modulares/compactos, controladores Real-Time Ethernet para CPUs de alto rendimiento
• Número de pieza: 2232.001
