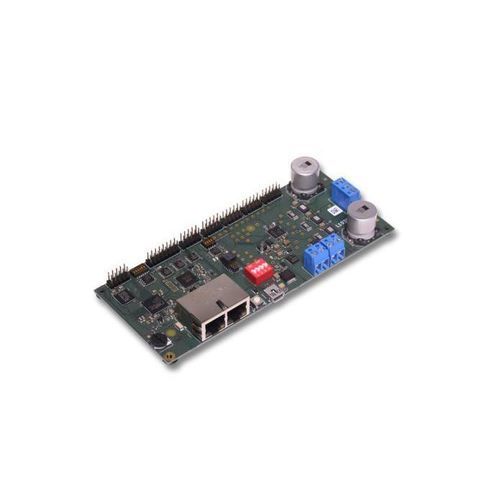

Tarjeta de evaluación de drivers NXHX 90-MC

para codificador

Descripción del producto
El Hilscher NXHX 90-MC es una placa de evaluación y desarrollo para aplicaciones de control de movimiento e interfaz de red. Integra el procesador netX 90 y funciona como diseño de referencia para evaluar protocolos de comunicación e integración de controladores de motor. La placa está pensada para desarrollo, prototipado y evaluación de firmware en entornos de automatización industrial.

Características principales

• Procesador: netX 90
• Memoria: 4 MByte SQI Flash (a bordo)
• Alimentación: 12 V – 43 V
• Conectividad: 2 × RJ45; interfaz host externa (Dual-Port-Memory)
• USB: Mini-B (FTDI) para depuración, UART y descarga de firmware
• LEDs y controles: SYS, PWR, COM0/COM1, LEDs de usuario, ACT, LINK; botón reset y conmutadores de configuración
• Dimensiones: 155 mm × 65 mm × 22,2 mm; Temperatura de trabajo: 0–55 °C

Firmware y software
El firmware estándar cabe en la memoria Flash integrada y proporciona la pila de protocolos de comunicación y un servidor web integrado para actualizaciones. Con memoria externa opcional se dispone de un firmware ampliado que añade conectividad IoT, soporte (D)TLS y un servidor web dinámico. Las pilas de comunicación se suministran como firmware cargable (LFW) para protocolos como PROFINET IO-Device, EtherCAT Slave y EtherNet/IP Adapter.

Herramientas de desarrollo y ejemplos
La placa es compatible con netX Studio CDT (IDE basado en Eclipse) para configuración, desarrollo y depuración. Los proyectos de ejemplo entregados y los ejemplos cifX-API muestran la conexión a un controlador mediante la red e incluyen fuentes de referencia para control de motores (por ejemplo control orientado al flujo para PMSM con sensores Hall y codificadores opcionales).

Aplicaciones y pedido
El NXHX 90-MC es adecuado como placa de evaluación, diseño de referencia de interfaz de red y para el desarrollo de aplicaciones de control de motores. Número de artículo: 7833.100.
